CCP230D

CCP230M

R911295322  HMD01

4535V60A35-86AA-22R

ACS01

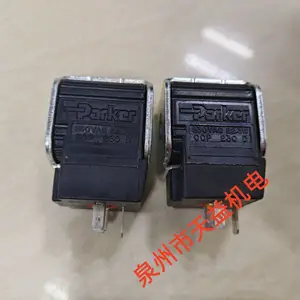

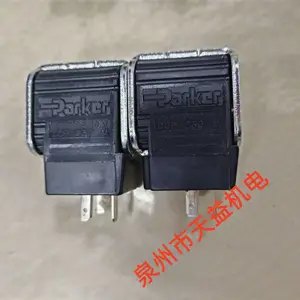

一、CCP230D / CCP230M（PARKER 派克 AST/OPC 电磁阀线圈，火电汽轮机 ETS 系统专用）

CCP230系列线圈

1、CCP230D（AC 交流线圈）

技术参数

• 额定电压：AC230V（国标适配 AC220V）

• 额定功率：22.3W

• 冷态直流电阻：≈1200Ω

• 吸合电流≤45mA，失电释放响应≤12ms

• 结构：插装式线圈，适配 AST/OPC 插装电磁阀，拆装仅需拆卸锁紧螺母

• 防护等级：IP54，耐高温（适应 EH 抗燃油高温油槽环境）

2、CCP230M（直流型 / 电厂专用端子款线圈）

技术参数

• 额定：DC220V（火电标配直流供电），功率 21.8W

• 动作响应时间：≤15ms，电磁阀失电瞬间泄油

• 接线：前插双层接线端子，适配 0.5~2.5mm? 电缆，IEC60947-5-1 标准

• 阀体安装：G1/2" 内螺纹阀口，阀座粗糙度 Ra≤0.8μm，兼容东汽 / 哈电 / 上汽 300MW/600MW 机组原装阀座

应用场合

火力发电厂汽轮机组 ETS 危急遮断系统：

1. AST 电磁阀（CCP230D/M 驱动）：正常线圈带电、阀门封死泄油口，EH 抗燃油保压；机组超速、低油压、低真空故障→线圈失电→阀门打开泄油，主汽门、调门全关，汽轮机紧急停机（机组最后安全保护）

2. OPC 超速保护阀：机组转速超 103% 额定转速，线圈断电，关闭调节汽门、甩负荷不降转速，只减功率不停机

• 配套机组：300MW/600MW/1000MW 火电、热电联产汽轮机、工业拖动汽轮机（高炉鼓风机、大型压缩机汽轮机）

控制逻辑：带电闭锁、失电跳闸（故障安全型），4 阀两两串并联冗余，***拒动 / 误跳机

二、R911295322（HMD01.1N-W0020-A-07-NNNN，博世力士乐 IndraDrive M 双轴伺服驱动器）

HMD01力士乐伺服驱动器

核心参数

1. 供电：直流母线 DC254~750V（公共直流母线驱动架构）

2. 输出规格：双轴独立驱动（一台驱动器带 2 台伺服电机）

• 单轴连续输出电流：10A，峰值电流 24.5A

• 输出三相 AC0~530V，输出频率 0~800Hz

3. 编码器支持：EnDat、Hiperface、Resolver 旋变、SSI 多类编码器，可选***编码器接口

4. 通讯：SERCOS、Profinet、Profibus、模拟量 ±10V 指令；支持 SIL 安全功能（可选安全模块）

5. 防护 IP20，风冷，紧凑型 50mm 宽度模块化安装，可同规格驱动器并排母线拼接

应用场景

1. 数控机床（加工中心、磨床、龙门铣床）：X/Y/Z+B 四轴联动，双轴同步（龙门双驱）

2. 自动化产线：锂电池设备、包装机械、多轴装配机械手、印刷设备

3. 橡塑 / 锻压设备：注塑机伺服、冲压生产线伺服进给

4. 高端非标自动化、冶金小型辊压设备

三、4535V60A35-86AA-22R（伊顿威格士 VICKERS 4535V 双联子母叶片泵，高压液压泵）

型号释义

45 = 前泵体规格、35 = 后泵体规格；60 = 前泵排量 60mL/r，35 = 后泵排量 35mL/r；22R = 轴端顺时针旋转（从轴伸端看）

关键技术参数

• 结构：双联定量子母叶片泵（双泵独立出油，双油路分别供油）

• 前泵排量：60cc/rev；后泵排量：35cc/rev

• 额定工作压力：17.5MPa（175bar 连续运行）；瞬时峰值压力 21MPa（210bar 短时）

• 转速范围：600~1800r/min，推荐 1500r/min（4 极电机配套）

• 介质：抗磨液压油，油液 NAS7 级以上，工作油温 - 10~70℃

• 特点：12 叶片 + 子母叶片结构，低噪音、流量脉动小、液压平衡轴承、泵芯可单独拆换维修，进出油口 4 方向可调安装

应用场合

1. 注塑机械、压铸机、橡胶硫化机：前泵大流量快速合模，后泵高压锁模 / 保压，双泵按需卸荷节能

2. 机床液压系统：磨床、锻压机床、油压机、液压夹具动力源

3. 工程机械辅泵、船舶甲板液压、冶金小型液压站、木工压机、造纸设备液压系统

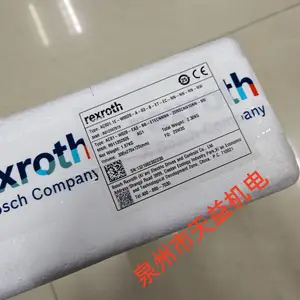

四、ACS01（博世力士乐 AMdrives 经济型紧凑型伺服驱动器，IndraDrive Cs 系列）

ACS01伺服驱动器选型图

技术参数

1. 功率覆盖：0.75kW~7.5kW，适配 MSC 系列同步伺服电机（电机 0.4~7.5kW）

2. 供电：单相 / 三相 AC220V、三相 AC380V 两种规格

3. 编码器：标配支持23 位单 / 多圈值编码器，兼容第三方伺服电机

4. 总线：多协议以太网（EtherCAT/Profinet/IP 自由切换），脉冲 + 方向、模拟量控制双模式

5. 内置制动电阻、紧凑型无缝并排安装，Easy startup 一键自动辨识电机电子铭牌，免手动参数录入；电机 F 级绝缘（155℃）、IP67 防护

应用场景（中端通用自动化）

1. 包装设备：枕式包装机、灌装封口机、制袋机横封 / 牵引伺服

2. 锂电设备：极片裁切、卷绕机小幅进给、分选机定位

3. 3C 自动化、小型机械手、纺织机械、食品流水线、数控小设备、输送定位伺服

系统方案：①上位 PLC + 以太网总线多轴联动；②驱动器自带 MLD 逻辑，无控制器主从同步控制，节省成本
