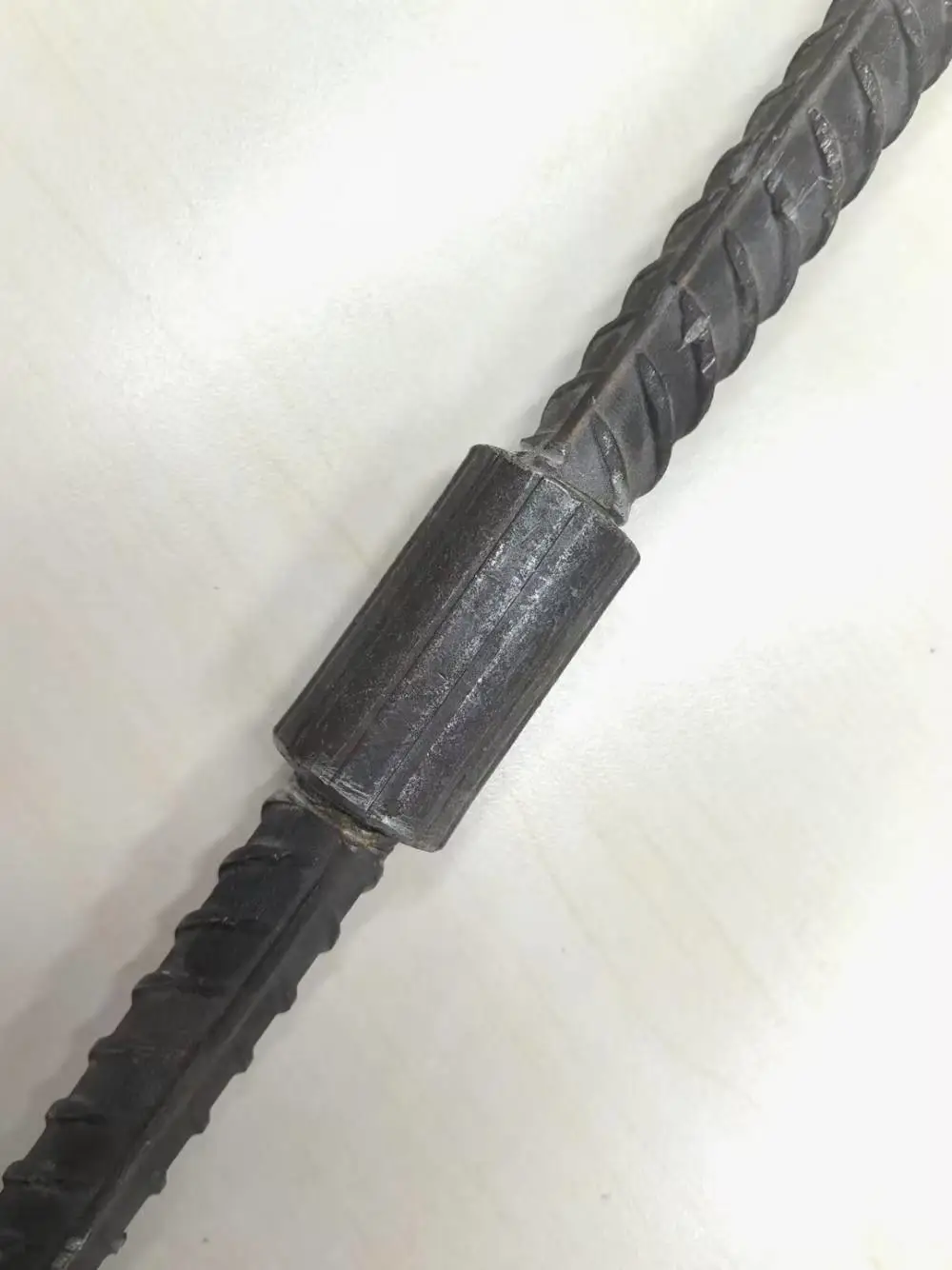

一、T63 钢筋套筒介绍

T63 钢筋套筒是适配HRB630（T63/HTRB630）级高强钢筋的直螺纹机械连接套筒，用于高层建筑、桥梁、大型厂房等高承载力、抗震等级高的结构，核心优势是强度高、安装快、接头性能可靠。

1. 核心参数（符合 JG/T 163?2013、JGJ 107?2016）

材质：45 号优质碳素钢（退火处理）或合金结构钢，屈服强度≥630MPa，抗拉强度≥790MPa；套筒承载力≥钢筋母材标准值的1.1 倍。

规格（常用）：

φ16：外径 24/25.5mm，长度 45mm

φ20：外径 30/31.5mm，长度 55mm

φ25：外径 38/39.5mm，长度 65mm

φ32：外径 50/51.5mm，长度 80mm

螺纹精度：内螺纹6H级，牙型完整、无断牙，通止规检验合格。

外观：多棱柱外形（增强混凝土握裹力），表面无裂纹、气孔、锈蚀。

2. 适用范围

匹配φ16～φ40mm T63（HRB630）级高强钢筋的机械连接。

抗震设防烈度8 度及以上的框架柱、梁、剪力墙、基础等关键构件。

重载结构：大型桥梁、港口码头、工业厂房、超高层建筑等。

3. 主要特点

超高强度：接头抗拉强度≥790MPa，达到I 级接头标准（JGJ 107），可在任何部位连接。

***：螺纹咬合紧密，力传递均匀，抗疲劳、抗脆断，优于焊接和搭接。

施工高效：现场加工丝头、套筒连接，不受天气影响，比焊接快 3～5 倍。

节能环保：无明火、无烟尘，安全文明施工，降低能耗。

二、T63 钢筋套筒操作规范（依据 JGJ 107?2016、JG/T 163?2013）

1. 材料与设备准备

钢筋：T63（HRB630）级，端面平整、无弯曲、无毛刺；端部调直，端面与轴线垂直（误差≤3°），严禁气割切割。

套筒：有合格证、出厂检验报告；外观无裂纹、锈蚀，螺纹完好；按规格分类堆放，防潮防锈。

设备：直螺纹滚丝机、砂轮切割机、扭矩扳手（精度 ±5%）、通止规、保护帽；设备调试合格，刀具完好。

2. 丝头加工（关键工序）

钢筋端部平头：用砂轮切割机切平，去除马蹄形，***端面垂直轴线。

滚轧螺纹：

采用专用滚丝轮，匹配 T63 钢筋规格；

加工时用水溶性冷却液（严禁机油），冷却润滑、防螺纹***；

丝头长度、牙型、螺距与套筒匹配，牙型完整度≥90%，无断牙、秃牙。

丝头检验：

用通止规检查：通规能旋入，止规旋入≤3 扣；

外观：丝头无裂纹、无锈蚀、无损伤；

合格丝头戴保护帽，分类堆放，防止污染、磕碰。

3. 套筒安装连接

清理：钢筋丝头、套筒内螺纹清理干净，无铁锈、油污、杂物。

对中：将两根钢筋同轴对准，拧入套筒，先用手旋合，确保螺纹啮合顺畅、无错扣。

扭矩紧固：

用校准合格的扭矩扳手拧紧至规定扭矩：

φ16：100N·m

φ20：180N·m

φ25：260N·m

φ32：320N·m

拧紧后，外露丝扣≤2 扣（规范允许范围）。

标记：每个接头做扭矩标记，便于追溯检查。

4. 接头位置与错开要求

接头宜设在受力较小处，避开箍筋加密区（框架柱、梁端部）。

同一连接区段内，钢筋接头错开距离≥35d（d 为钢筋直径），且≥500mm；*** 接头率时必须用 I 级接头。

同一钢筋不宜设 2 个及以上接头；接头末端至钢筋弯起点距离≥10d。

5. 质量检验与验收

丝头检验：按批次抽检，10% 且不少于 10 个，通止规、外观合格。

接头力学性能：

每500 个接头为一验收批，随机切取3 个试件做单向拉伸试验；

合格标准：抗拉强度≥钢筋母材标准值的 1.1 倍，且断于钢筋母材（I 级接头）。

外观与扭矩检查：全数检查，外露丝扣≤2 扣、扭矩达标、无松动。
