在电力设备运行过程中，绝缘老化、受潮、金属毛刺或制造缺陷等问题，往往会引发局部放电（Partial Discharge，简称PD）。局部放电虽然能量较小，但长期存在会加速绝缘劣化，最终导致设备故障甚至停电事故。

为了及时发现潜在隐患，越来越多的变电站、配电房和工业用户开始部署局放监测装置。那么，局放监测装置是什么？它是如何工作的？又适用于哪些设备呢？

什么是局放监测装置？

局放监测装置是用于实时检测电力设备局部放电活动的一种在线监测设备。其主要功能是：

• 采集局部放电信号

•


• 分析放电特征

•


• 评估绝缘状态

•


• 发出故障预警

•


• 辅助运维决策

通过连续监测设备运行状态，运维人员能够在故障发生前发现绝缘缺陷，从而减少停电风险和维护成本。

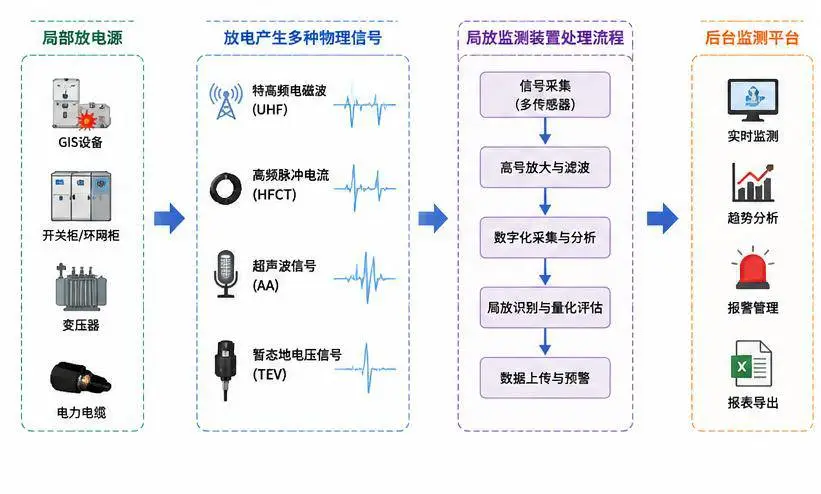

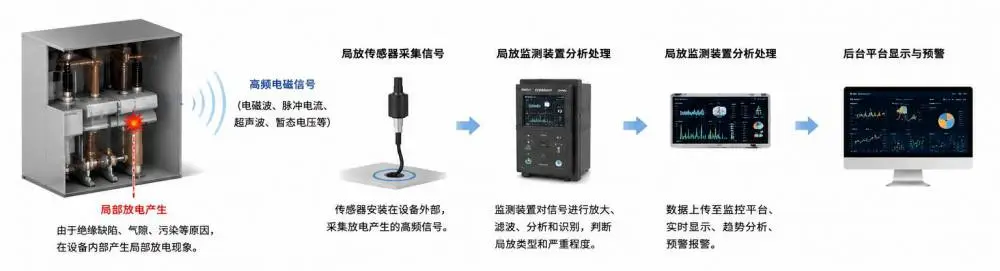

局放监测装置的工作原理

当设备内部发生局部放电时，会产生多种物理信号：

• 高频电磁波

•


• 高频脉冲电流

•


• 超声波

•


• 暂态地电压信号

局放监测装置通过对应的传感器采集这些信号，并上传至分析平台进行处理。常见检测方式包括：

1、UHF特高频检测

通过接收局部放电产生的特高频电磁波信号，实现高灵敏度检测。

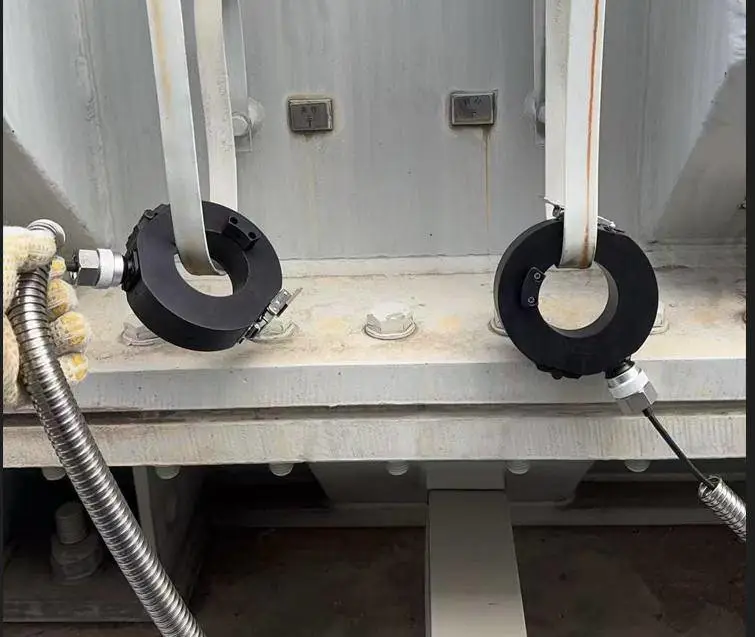

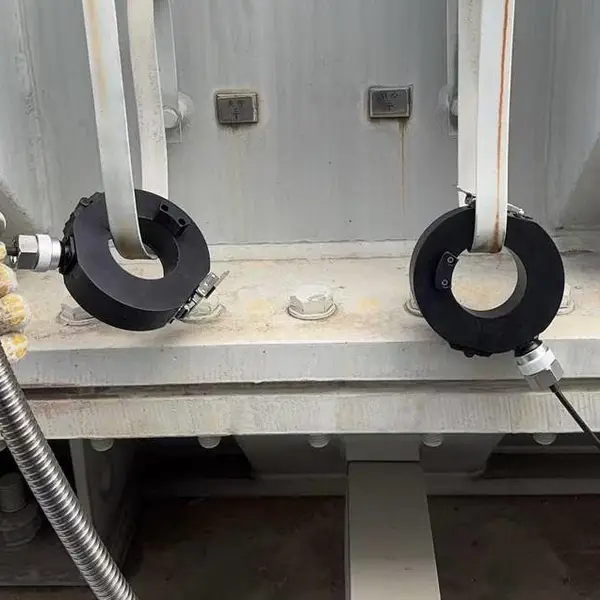

2、HFCT高频电流检测

通过检测接地回路中的高频脉冲电流信号发现局部放电活动。

3、超声波检测

利用放电产生的超声波信号进行状态分析。

4、TEV检测

通过检测金属外壳表面的暂态地电压信号判断设备绝缘状态。

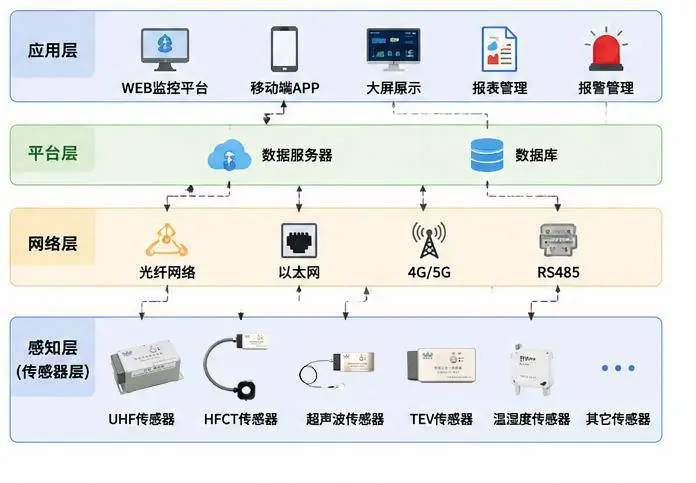

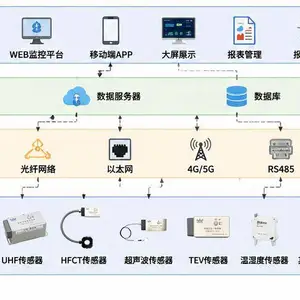

局放监测装置由哪些部分组成？

完整的局部放电在线监测系统一般由以下部分组成：

1、传感器层

包括：

• UHF传感器

•


• HFCT传感器

•


• 超声波传感器

•


• TEV传感器

负责采集放电信号。

2、数据采集单元

负责：

• 信号放大

•


• 数据采集

•


• 数据存储

•


• 边缘分析

3、通信模块

支持：

• RS485

•


• 光纤

•


• 以太网

•


• 4G/5G无线通信

4、后台监测平台

实现：

• 实时监控

•


• 趋势分析

•


• 报警管理

•


• 数据报表

局放监测装置适用于哪些设备？

1、GIS设备

GIS设备普遍采用UHF在线监测技术。

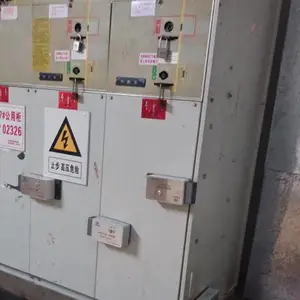

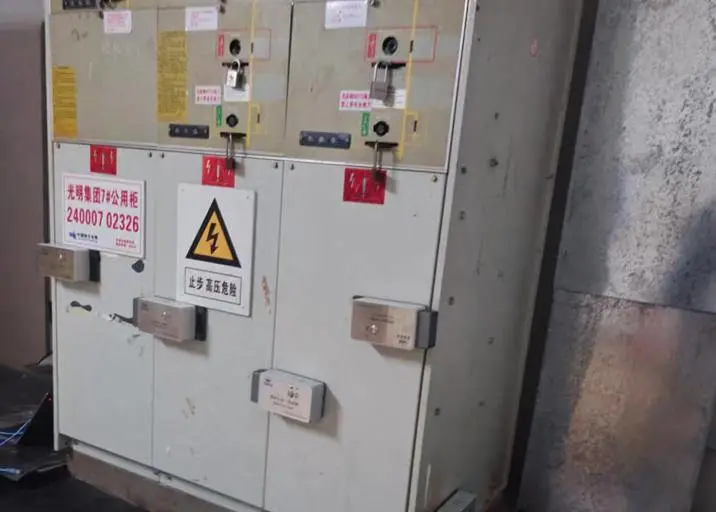

2、环网柜

通常采用TEV、超声波和HFCT组合检测。

3、开关柜

适合TEV和超声波检测。

4、电力电缆

采用HFCT监测技术较多。

5、变压器

采用超声波与高频电流融合检测方案。

为什么需要安装局放监测装置？

相比传统定期检修，在线监测具有明显优势：

• 全天候实时监测

•


• 提前发现绝缘缺陷

•


• 降低突发故障风险

•


• 减少停电损失

•


• 提升运维效率

特别是在重要变电站、工业园区和新能源场站，局放监测已成为智能运维的重要组成部分。

如何选择局放监测装置？

选型时建议重点关注以下几个方面：

1、检测技术是否完善

优先选择支持：

• UHF

•


• HFCT

•


• 超声波

•


• TEV

多技术融合的方案。

2、平台功能是否完善

应具备：

• 实时监控

•


• 趋势分析

•


• 历史数据查询

•


• 自动报警

等功能。

3、是否具备工程应用案例

实际应用经验是评估系统可靠性的重要参考。例如，珠海华网科技推出的局部放电在线监测系统，可根据GIS、环网柜、电缆及变压器等不同设备特点配置相应传感器，实现设备状态实时监测和智能预警。

结语

局放监测装置是保障电力设备安全运行的重要工具。通过采集和分析局部放电信号，可以及时发现绝缘缺陷，降低故障风险，提高运维效率。随着智能电网和数字化变电站建设的发展，局放监测装置正逐步从单一检测设备向多传感器融合、智能分析和远程运维平台方向发展，为电力设备状态检修提供更加可靠的数据支撑。
