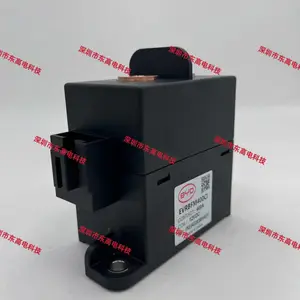

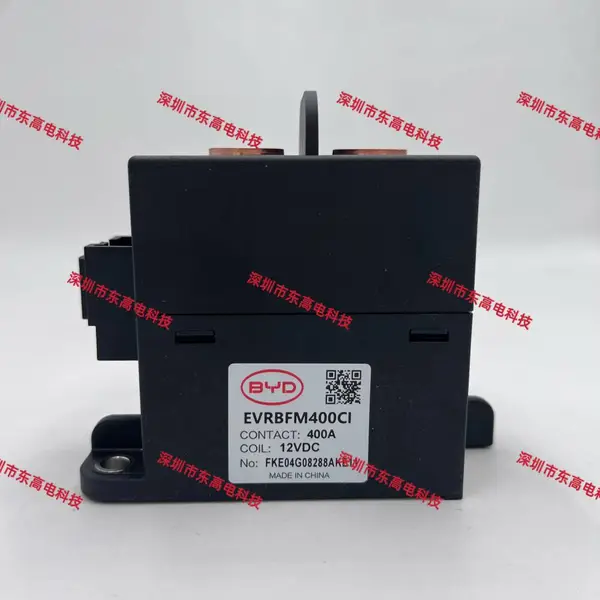

比亚迪 EVRBFM400CI 高压直流继电器 产品简介

一、产品概述

      EVRBFM400CI 为比亚迪原厂大功***压直流接触器，线圈规格 DC12V，主触点额定载流 400A，支持 DC12V~1000V 全电压区间工作，专为大功率超充充电桩、大容量户用储能系统高压主回路开发，是高压直流系统通断控制核心器件，具备超大载流、高耐压、长寿命、高***等特性。

二、核心电气参数

1. 线圈驱动：标准 DC12V 线圈，吸合电压≤9V，释放电压 1~4.8V，工作功耗 9W，耐受线圈电压 DC16V，适配行业主流控制板驱动方案；

2. 主触点性能：单组常开主触点，400A 额定电流下接触压降≤0.12V、初始接触电阻≤0.3mΩ，导通损耗低、温升控制优异；搭载一组 DC24V/0.25A 辅助反馈触点，可实时采集通断信号，实现设备状态监控、故障报警；

3. 高压安全性能：触点间、触点与线圈间 AC3000V/1min 耐压，DC1000V 绝缘电阻≥1000MΩ，满足充电桩、储能设备高压安规强制标准；动作时间≤30ms，无续流二极管释放时间≤10ms，回路切换响应迅速。

三、耐久与环境可靠性

1. 机械寿命：空载工况机械耐久≥200000 次，可长期承受设备高频启停动作；

2. 抗震抗冲击：三轴向 27.4m/s?、5~2000Hz 宽带随机振动，每轴向耐受 15 小时；吸合瞬时耐受 50g 冲击、断开防误触 10g 冲击，设备运输、运行震动环境下***误通断；

3. 宽温全域适配：工作温度 - 40℃~+85℃，适用湿度 5%~85% RH（无凝露结冰），户外充电桩、室内外户储机柜均可稳定运行。

四、安装结构

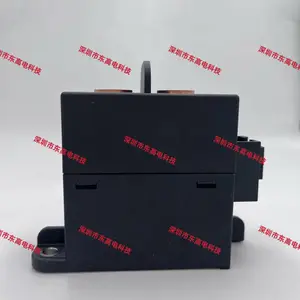

整机净重约 430g，高压端大铜柱接线设计，外壳采用 M5 螺丝固定，标准安装扭矩 3.6~4.4N?m，安装牢固不易松动发热，结构紧凑，便于充电桩、储能整机内部集成装配。

五、核心应用场景

1. 大功率直流快充桩：400A 超大额定电流适配大功率超充设备，支持 1000V 高压平台，优异的耐压与大电流耐受能力，抵御充电启停浪涌、线路短路冲击，降低整机发热与能耗；

2. 大容量户用储能系统：适配储能电池簇、PCS 双向充放电主回路，宽温域适配阳台、户外储能机组，辅助触点支持系统智能运维与故障预警，保障储能设备长期安全运行。

产品核心优势总结

       比亚迪 EVRBFM400CI 高压继电器拥有400A 超大载流、1000V 高压耐受、20 万次超长机械寿命、强抗震耐高低温、低导通发热五大核心优势，是大功率直流充电桩、大容量户储设备高压主回路原装优选开关元器件。
