产品功能及优势

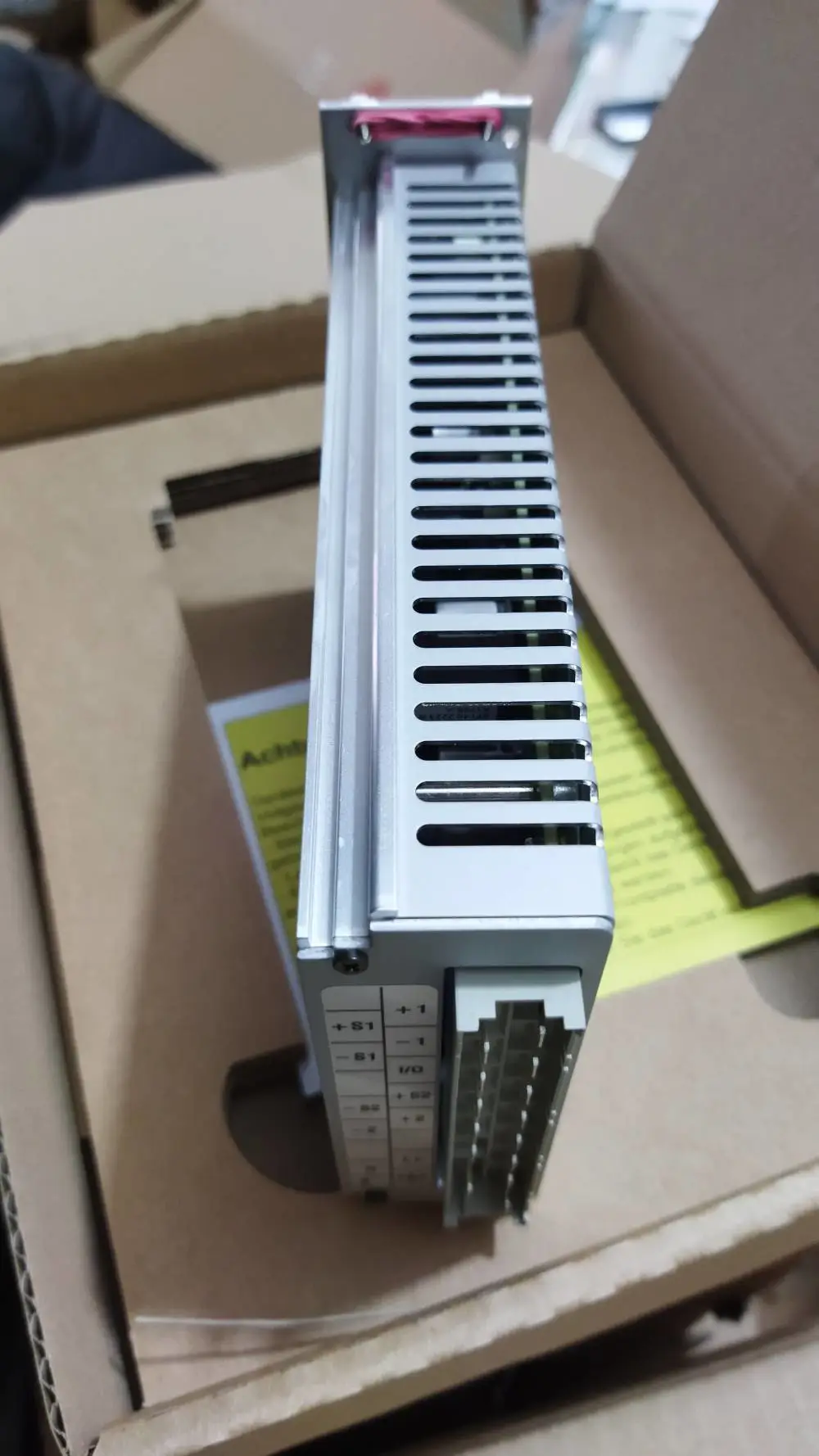

KNIEL MADK 5.4 是 40W 低干扰双路 AC/DC 电源模块，专为精密仪器内部电路供电打造，供电稳定、适配性强，核心优势如下：

1. 双路独立输出：两路 5V/4A 独立供电，可分区为仪器不同电路供电，规避信号串扰，简化内部布线。

2. 低纹波低噪声：纹波与开关尖峰电压均低于 4mV，电压偏差极小，有效保障精密信号采集与测量精度，避免数据失真。

3. 动态性能优异：负载突变时电压波动小、响应速度快，上电启动迅速，适配仪器工况切换需求。

4. 线路压降补偿：自带检测线接口，可补偿长线缆供电损耗，适配仪器复杂内部走线。

5. 多重安全防护：集成限流、过压、持续短路保护，搭配内置保险丝，全面保护仪器电路，运行更可靠。

6. 宽环境适配：输入电压档位可切换，电网适应性强；支持宽温工作，高低温环境下均可稳定运行。

7. 低干扰高效率：符合 EMC 电磁兼容标准，电磁辐射低；转换效率≥72%，整机发热量小，延长设备使用寿命。

参数信息

（一）基础订货与机械参数

1. 产品型号：MADK 5.4

2. 产品类型：40W 低干扰双路输出 AC/DC 模块

3. 物料编号：171-400-00

4. 输入标称电压：230Vac（电网电压可切换）

5. 外形尺寸（不含配件）：160mm×33.5mm×96mm

6. 外壳工艺：镀铬处理

7. 整机重量：约 0.7kg

8. 状态指示：搭载绿色 LED 运行指示灯

（二）输出电气参数

三）输入电气参数

1. 额定输入电压区间：108~120Vac、216~240Vac

2. 实际工作电压范围（可切换，偏差 - 10%/+6%）：97~127Vac、194~254Vac

3. 工作频率：50~400Hz（允许误差 ±10%），实际适用 45~440Hz

4. 额定工况输入电流：1.2A（低压档）、0.6A（高压档）

5. 输入掉电保持时间（额定工况）：≥25ms

6. 上电冲击电流（冷态设备）：电流积分≤0.6A?s，I?t 值≤32

7. 上电冲击电流（极限工况）：电流积分≤1.***?s，I?t 值≤90

8. 内置原边保险丝：延时型 T 1.6A

（四）保护与温度参数

1. 输出过压保护：采用抑制二极管实现电压钳位保护（出厂固定设置）

2. 过载 / 短路保护：支持持续短路防护

3. 温度系数：200ppm/K

4. 工作温度（距外壳 5mm 处测量）：-25℃ ~ +50℃

5. 外壳 / 散热器允许温度：+70℃

6. 储存温度：-40℃ ~ +85℃

7. 启动延时：≤500ms
