长沙伶溢电子BWD-3K130干式变压器温控器说明书

一、产品概述

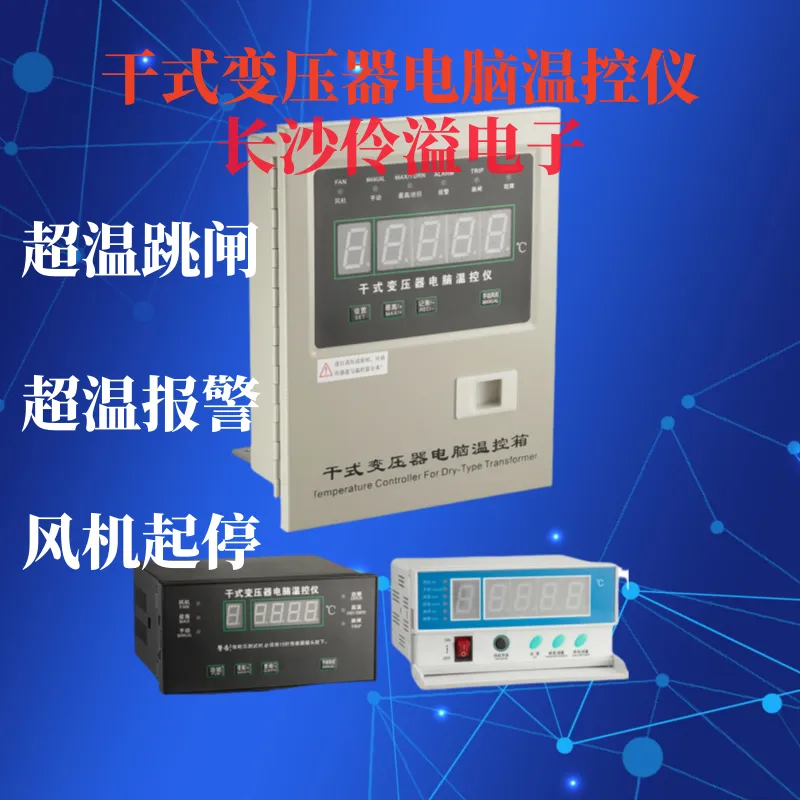

BWD-3K130系列温控器是长沙伶溢电子为风冷干式电力变压器设计的智能温度控制设备。该产品通过预埋的三相Pt100铂热电阻实时监测变压器绕组温度，自动控制风机启停、超温报警及跳闸保护，确保变压器安全运行。采用德国RISC单片计算机技术，具备抗干扰能力强、操作简便的特点，并集成“黑匣子”功能记录断电前温度及工作状态。

二、安全警告

·         危险电压：设备内部存在220VAC电源，非专业人员严禁操作，避免触电或设备损坏风险。

·         操作前准备：确认电气连接牢固，禁止接触带电部件，端子2、3、12、14严禁短路。

·         环境要求：工作环境温度-10℃～+55℃，湿度5%～95%，大气压60～160kPa。

三、技术参数

·         测量范围：-30.0℃～200.0℃。

·         精度：±1℃（测量与控制精度一致）。

·         分辨率：0.1℃。

·         功耗：<8VA（典型值5VA）。

·         尺寸与重量：154×77mm（面板尺寸），重量<1kg。

·         传感器：Pt100铂热电阻。

·         通讯接口：部分型号（如BWD3K130C/D）支持RS232/RS485或4-20mA电流输出，需参考专用说明书。

四、功能与操作指南

1. 按键功能

·         设置键：

o    正常状态：进入参数设置模式。

o    设置模式：保存参数并切换至下一项。

o    “黑匣子”检查：退出记录状态。

·         移位/风机键：

o    正常状态：手动启停风机。

o    设置模式：调整闪烁位数值。

·         增加/巡回键：

o    正常状态：切换/巡回温度显示。

o    设置模式：递增闪烁位数值。

·         记录键：

o    正常状态：进入“黑匣子”记录检查。

o    连续按压：依次显示历史数据并返回正常状态。

2. 温度阈值设置

·         风机控制：

o    启动温度（T2）：100℃（可调范围60-110℃）。

o    关闭温度（T1）：80℃（可调范围50-100℃）。

o    回差：T2-T1≥4℃，避免频繁启停。

·         保护阈值：

o    超温报警（T3）：130℃（可调范围75-165℃）。

o    高温跳闸（T4）：150℃（可调范围90-170℃），需满足T4>T3>T2>T1+4。

3. 显示与报警

·         巡回显示：自动切换A、B、C三相温度。

·         报警指示：

o    超温：蜂鸣器报警，“故障”端子输出信号。

o    传感器故障：显示“HL”并报警。

·         模拟输入：功能检测时模拟温度输入，超跳闸阈值仅亮指示灯不动作。

4. 自动恢复机制

·         操作后20秒无动作，自动返回正常状态。

五、安装与维护

·         开孔尺寸：152×76mm（宽×高），适配标准面板。

·         接线：通过DB9接口连接电流输出（如BWD3K130D），确保极性正确。

·         维护提示：定期检查“黑匣子”记录，验证传感器连接可靠性。

六、注意事项

·         型号差异：

o    BWD3K130A：基础功能（温度显示、风机控制、报警）。

o    BWD3K130C：增加RS232/RS485通讯。

o    BWD3K130D：集成4-20mA电流输出。

·         保修与支持：联系长沙伶溢电子获取专用通讯说明书或技术协助。
