一、车载加湿器功能

1. 加湿功能

采用超声波雾化为主流方案，高频震荡将水击碎成微米级水雾，释放到车内空气，提升空气湿度，解决车内空调干燥问题。恒湿款：内置湿度传感器，湿度达标自动停机，低于阈值重启；定档款：低档 / ***雾化，调节出雾量。

2. 车载功能

氛围灯 / 七彩灯光：内置 RGB 灯珠，夜间车内氛围装饰，常支持常亮 / 随雾同步闪烁；

香薰功能：可滴入车载香薰精油，水雾携带香气去除车内异味（烟味、皮革味）；

间歇雾化 / 定时：工作一段时间自动休眠，防止过度加湿、节约电量；

缺水保护：水箱无水自动切断雾化电路，防干烧、防烧坏雾化片；

USB 低压供电：适配车载 5V USB 车充，适配所有车型点烟器 USB 口；

静音运行：低频压电陶瓷震荡，无风机轰鸣，不影响驾驶。

3. 安全保护功能

缺水断电保护；

过流、过压、短路保护（车载电压波动大必备）；

水箱分离断电，开盖 / 拆水箱立即停机，避免漏水漏电。

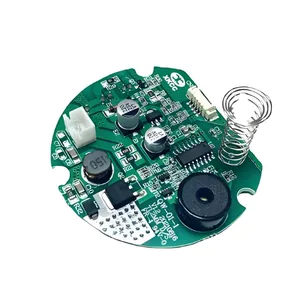

二、车载加湿器电路工作原理

模块 1：USB 电源输入电路

1. 车载 USB 输出 5V 直流，先经过保险丝 + TVS 稳压二极管；

2. 电容滤波，滤除汽车点火、车灯带来的电压尖峰干扰；

3. LDO 低压差稳压芯片，稳定输出纯净 5V 给主控、雾化电路。 作用：抵御车载 12V 转 5V 电压波动，防止高压击穿元器件。

模块 2：主控 MCU 单片机控制电路

1. I/O 端口采集缺水检测信号、按键档位信号；

2. 输出 PWM 调频信号驱动雾化震荡电路；

3. 控制 RGB 氛围灯、小风扇启停；

4. 内置定时程序，实现间歇雾化；

5. 缺水时立即关断雾化输出，锁死雾化驱动。

模块 3：超声波雾化驱动电路

1. MCU 输出低频控制信号，推动三极管 / 场效应管 MOS 管；

2. 驱动压电陶瓷雾化片（关键器件），产生 1.7MHz 高频机械震荡；

3. 高频震动撕裂水面，产生水雾；配套微型离心风扇，将水雾吹出水箱；

4. 谐振电感 + 电容组成 LC 振荡回路，匹配雾化片谐振频率，提升雾化效率、降低功耗。

模块 4：缺水检测保护电路

1. 电极水位检测：水箱内置两根金属探针，有水时水导电形成回路，MCU 判定有水；缺水回路断开，触发保护停机；

2. 浮子磁控开关：水箱浮球随水位下降，磁石远离干簧管，信号变化，MCU 切断雾化。

模块 5：灯光与风机驱动电路

· RGB 灯：MCU 输出三路 PWM 调光信号，控制红、绿、蓝灯珠亮度，混合七彩灯光；

· 雾化风扇：MOS 管开关控制，与雾化同步启停，输送水雾。
