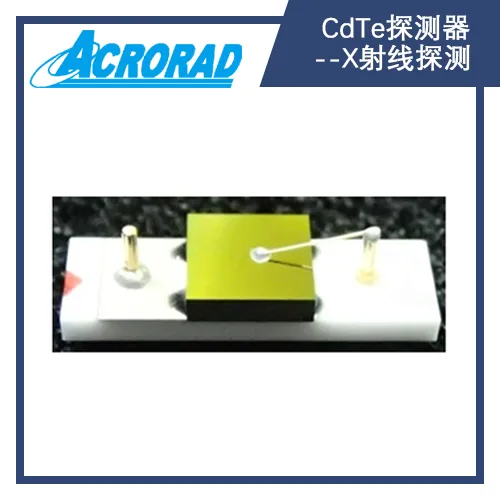

日本Acrorad CdTe探测器--***探测 碲化镉 16通道像素探测器防护环探测器

Acrorad(株式会社アクロラド)简介
Acrorad Co., Ltd. 是Weiyi实现CdTe(碲化镉)半导体辐射探测器商业化量产的厂商,2011年被西门子医疗(Siemens Healthineers)全资收购,现为西门子光子计数CT(Photon-Counting CT)核心探测器供应商。产品线围绕CdTe(碲化镉)半导体辐射探测器及成像系统展开,涵盖单元探测器、像素阵列探测器、集成成像模块及小型伽马相机。可按客户需求定制尺寸、厚度、电极类型和式样。



发展历程
?    1984年:以Crest Electronics创立,从事医疗电子设备基板组装。
?    1988年:开始研发用THM(行波加热法/Travelling Heater Method)生长CdTe单晶体。
?    1993年:CdTe探测器***用于骨密度仪(DXA)。
?    2000年:更名Acrorad,总部迁至冲绳,开始量产CdTe探测器元件。
?    2003年:CdTe探测器用于口腔全景X光机。
?    2011年:西门子医疗全资收购,成为其光子计数CT探测器上游。
?    1998~2013年:陆续完成φ2英寸单晶、φ3英寸量产及55μm像素电极工艺。
?    2018/2021年:两次扩建冲绳工厂提升CdTe晶体产能,以满足NAEOTOM Alpha需求。



核心技术与产品应用
?    垂直整合产线:从Cd/Te原料区熔提纯(6N~7N级)→THM法CdTe单晶生长→晶圆切片抛光→像素电极蒸镀→与ASIC读出芯片倒装键合→***成像模块组装,全流程自主完成。
?    应用领域:
o    医疗影像:光子计数CT(西门子NAEOTOM Alpha)、口腔全景X光、骨密度仪(DXA)
o    工业/安检:食品异物检测、***无损检测(NDT)、机场行李安检
o    科研/航天:JAXA ***天文卫星Hitomi(Astro-H)搭载的CdTe探测器件



在光子计数CT供应链中的地位
?    西门子NAEOTOM Alpha所用的CdTe光子计数探测器晶体全部由Acrorad(日本冲绳)供应。
?    因Acrorad产能趋近极限,西门子2022年宣布投资约8000万欧元在德国福希海姆(Forchheim)新建CdTe晶体厂(预计2026年投产),与Acrorad形成双源保障。



CdTe 探测器元件(核心基础产品)
Acrorad 提供从单像素平面型到多像素阵列型的 CdTe 探测芯片/模块,通常分两种接触结构:

类型

结构

特点

典型规格

欧姆接触(Ohmic)探测器

Mo/Au 等双欧姆接触

低偏压工作、时间稳定性好,适合光子计数/CT

厚度 0.5/1.0/2.0mm;面积可达 20×20mm 或更大;像素化版本min pitch 约 55μm(MEDIPIX 适配)

肖特基(Schottky)   二极管探测器

In 阳极 / Pt 阴极(p-CdTe)

高反向偏压、低漏流、能谱分辨率优,适合能谱分析/空间探测

常用 4×4×1mm 单元或阵列;FWHM@122keV <6%;可低温或室温工作

?    晶体质量:THM 法生长 φ75mm(3英寸)CdTe 单晶,整锭均匀性满足医用/航天级量产。
?    常见厚度:0.5mm(低能***)、1.0mm(通用X/γ及医疗)、2.0mm(硬***/高能γ)。
?    典型应用形式:与读出 ASIC(MEDIPIX、IDEAS IDeF-X 等)倒装键合成光子计数或能谱成像模块。



定制参数范围
?    尺寸/面积:几 mm? ~ 数十 mm?(单元或拼片大面积阵列)
?    厚度:0.3 / 0.5 / 1.0 / 2.0 mm(可依能段选)
?    电极:欧姆(Ohmic) 或 肖特基(Schottky);单侧像素化或双侧条带(DSSD)
?    像素 pitch:可定制,科研版有 55μm(MEDIPIX3 兼容)、250μm(DSSD)、1mm 等

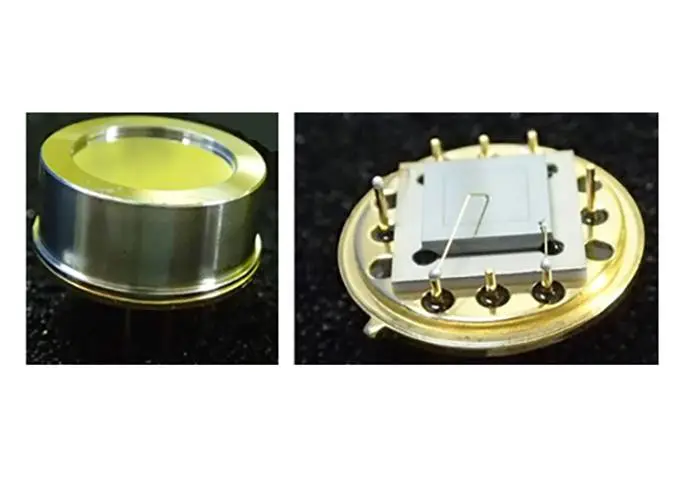

探测器标准品



产品名称:探测器(小面积)                                                            产品名称:探测器(大面积)

尺寸: 4mm x 4mm x 1mm (t)                                                           尺寸: 10mm x 10mm x 1mm (t)





产品名称:16通道像素探测器                                                                       产品名称:防护环探测器

Size : 4mm x 4mm x 1mm (t)                                                              Size : 6.1mm x 6.1mm x 1mm (t)



In Schottky detector

名称

尺寸(mm

型号

类型

探测器(小面积)

4×4×1(t)

P1S204041000010

芯片



P1S2040410M0010装配

探测器(大面积)

10×10×1(t)

P1S204041000010

芯片



P1S2040410M0010装配

16通道像素探测器

4×4×1(t)

P1S204041000010

芯片



P1S2040410M0010装配

防护环探测器

6.1×6.1×1(t)

P1S204041000010

芯片



P1S2040410M0010装配



Al Schottky detector

名称

尺寸(mm

型号

类型

防护环探测器

6.1×6.1×1(t)

P1S204041000010

芯片



P1S2040410M0010装配



Pt 0hmic detector

名称

尺寸(mm

型号

类型

探测器(小面积)

4×4×1(t)

P1S204041000010

芯片



P1S2040410M0010装配

探测器(大面积)

10×10×1(t)

P1S204041000010

芯片



P1S2040410M0010装配

16通道像素探测器

4×4×1(t)

P1S204041000010

芯片



P1S2040410M0010装配

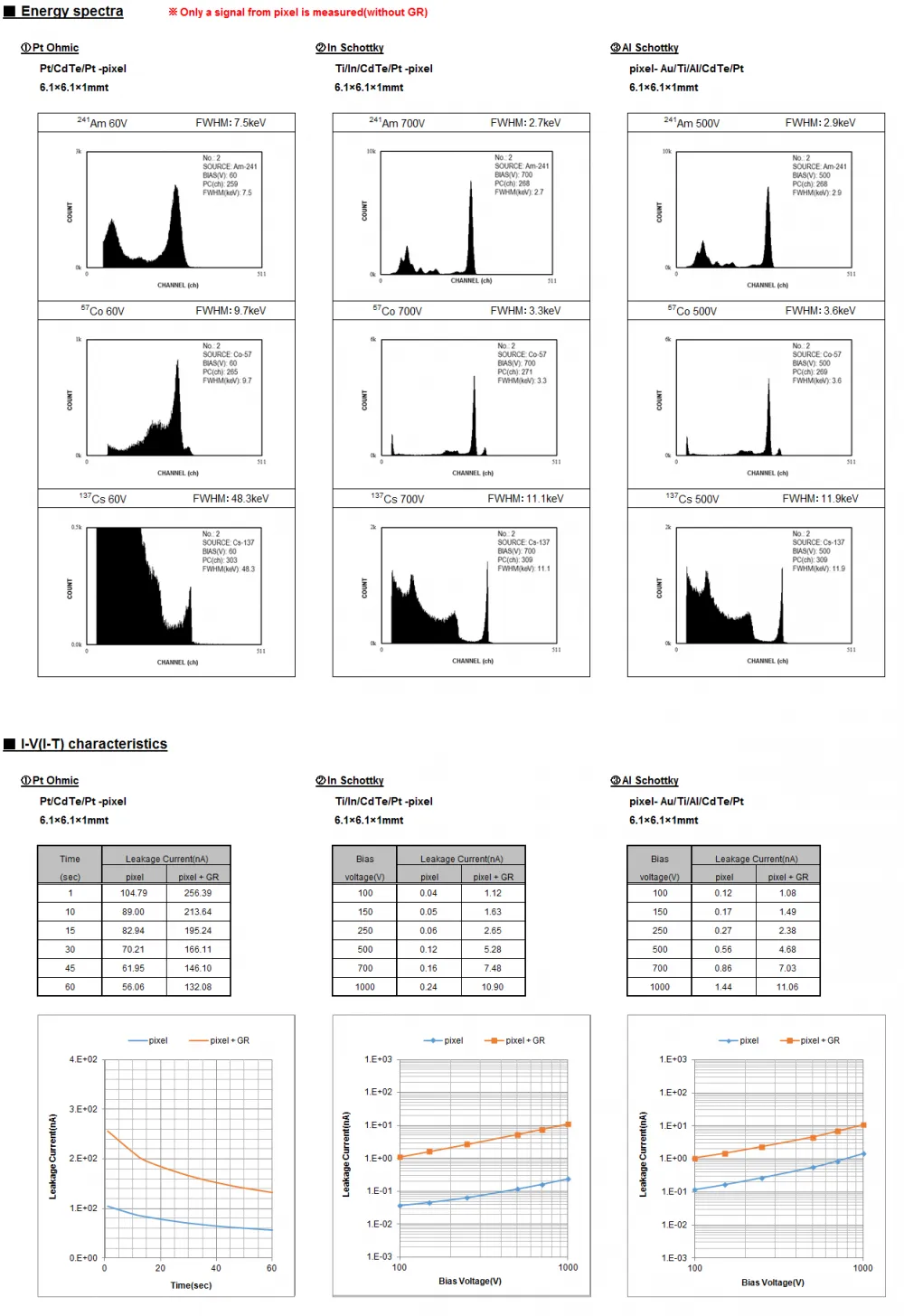

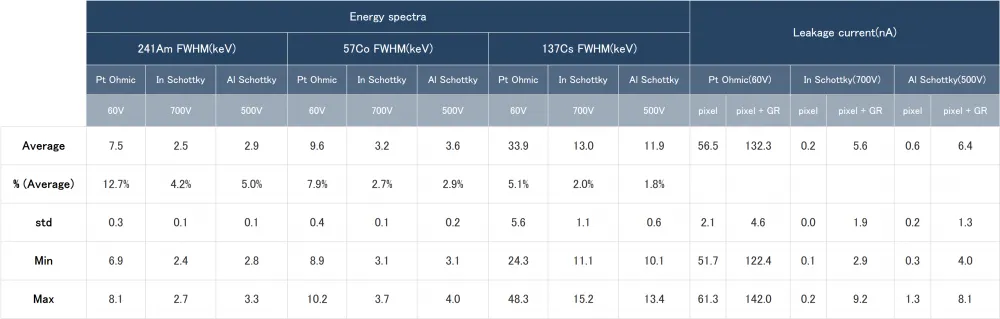

三种电极类型防护环探测器的比较



能量普仅测量来自像素的信号(无GR参与)&1-V(l-T) 特性曲线


应用




光子计数CT设备                                                                           牙科全景设备
可直接将***光子转化为电信号                                            ***设备口腔内拍摄一张X光片图像







骨密度测量设备                                                                             无损检测
通过骨组织与软组织之间的吸收差异进行测量                 通过***成像对物体进行检查,且不会造成任何损伤





XRD(***衍射仪)                                                                              ***荧光

即使在硬***能区(约100 keV)亦可实现高精度测量                                  元素分析与分布可轻松测定




太空研究
Acrorad的技术能够探索远超宇宙范围的物理现象
