| 产品特性:中置式 | 是否进口:否 | 产地:陕西 |
| 品牌:陕西一顿电气 | 型号:ZW17-40.5/1600-31.5 | 产品系列:水力发电专用设备 |
| 极数:3P | 脱扣器额定电流:1600A | 灭弧介质:真空式 |
| 是否专供外贸:否 | 3C额定电压范围:交流额定电压1500V | 额定频率:50HzHz |
| 额定绝缘电压:40.5KVV | 产品认证:***-2000 | 安装方式:固定式 |
| 速度:快速型 | 结构:万能式 | 操作方式:电动操作 |
| 物料编号:TK1018 | 应用场景:终端配电 | 接线方式:板前接线 |
| 最小包装数:1 | 型号报价:35000 | 加工定制:是 |
| 灭弧方式:真空断路器 | 机械寿命:1万次 | CT变比:200-400-600/5 |
| 操作电压:220V | 可售卖地:全国 |
ZW7-40.5户外35KV高压真空断路器
| ZW7-40.5真空断路器产品概述 ZW7系列40.5KV型户外真空断路器,是陕西泰开电气设备有限公司有限公司开发的35KV替换35KV多油断路器的户外产品。它既可用于发电厂,变电站,电力设备和电力线路的控制和保护,也可用于频繁操作的场所,她不但用于新变电所的建设,而且也适用于老变电所的无油化改造。 ZW7(ZW8;ZW17)系列40.5KV型户外真空断路器用于交流50HZ的三相电力系统,作为分、合负荷电流,过载电流及短路电流之用。产品根据使用条件可分为普通型、防污型及高原型 符合标准:GB1984《交流高压断路器》和IEC56《交流高压断路器》的标准,及ONJ.520.023JT(户外高压真空断路器技术条件)。 |
| ZW7-40.5真空断路器使用条件 a.周围空气温度;上限+40℃;下限一般地区-30℃,高寒地区-40℃; b.海拔:2000 m; c.分压不超过700Pa(相当于风速34 m/S); d.地震烈度,不超过8度; e.空气污染程度Ⅲ级; |

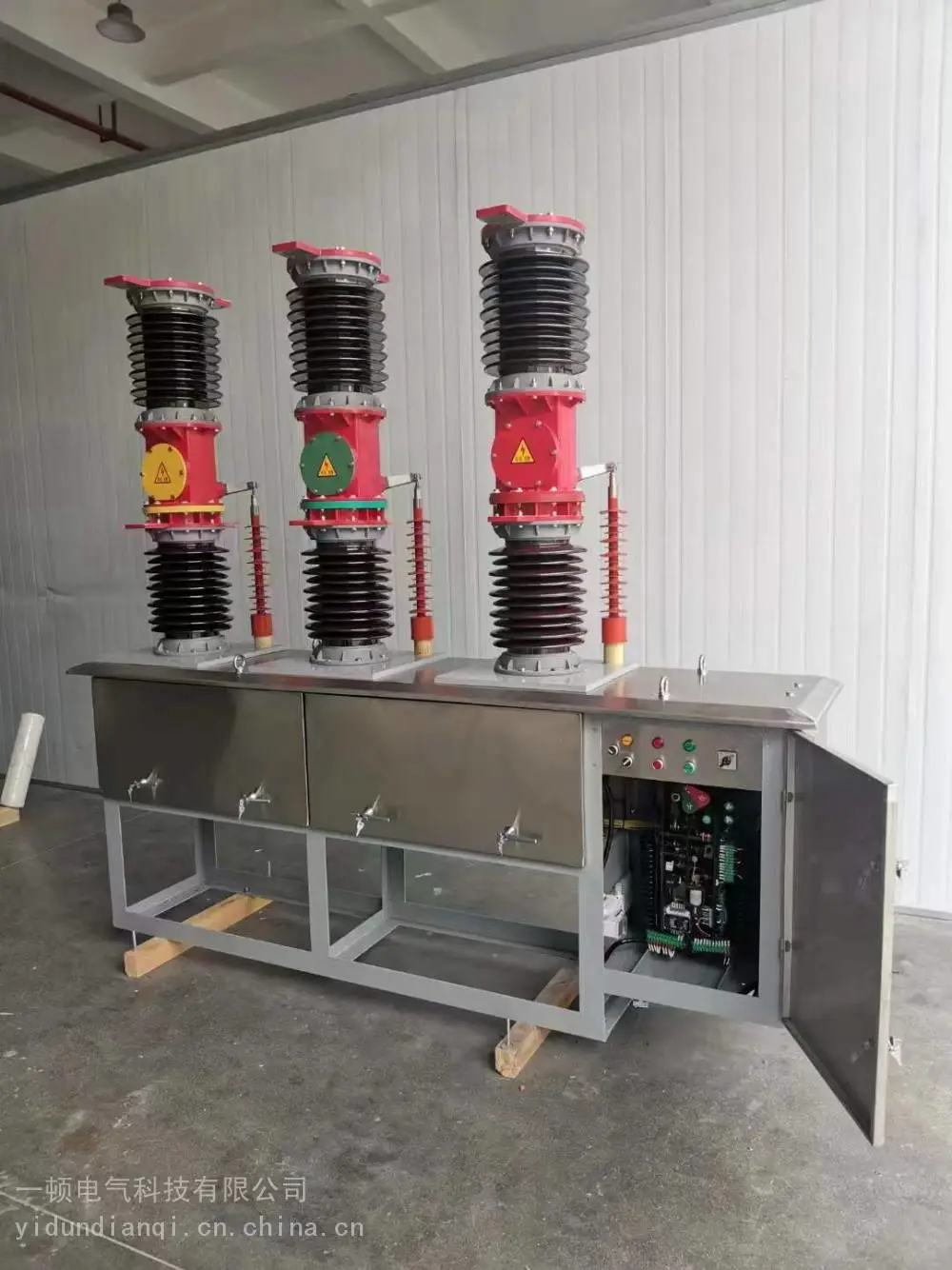

![]() ZW7-40.5真空断路器产品结构 ZW7-40.5总体为支柱式,三相共装在一个机构箱上,灭弧室动端通过拐臂,绝缘拉杆为机构的输出轴相联。机构和与断路器联接的连杆在一个防水的箱体内。如图2所示。断路器的传动机构是由连杆和拐臂组成,灭弧室的动端通过拐臂,绝缘拉杆,联杆和操动机构的输出轴相连。输出轴的转动带动实现灭弧室动触头进行,分合动作。 1.产品主要部件的结构简述 该产品主要由真空灭弧室,电流互感器,传动机构及操动机构组成。本产可配装电磁及弹簧两种机构。为了避免由于充SF6气体及充油所带来的一系列问题,本产品采用干式,检修及维护方面。 2.本产品配有电流互感器,每相可以带四个绕组,其中二个用于测量,二个用 于保护。根据客户需要,可安装100:5,200:5,400:5,800:5,1000:5,1600:5的电流互感器。 3.操动机构及连杆装在机构箱内,机构箱为防水型,为防止箱体内电器控制元件受潮,机构箱内装有电加热器。 4.传动机构,包括绝缘拉杆,拐臂及导杆,调整绝缘拉杆和导杆的长度,可以调整开关的开距和超程。 |
| ZW7-40.5真空断路器工作原理 1.导电回路原理 电流通过上下出线端子引至真空灭弧室静端及动端,通过软连接及电流互感器到下出线端子引出。 2.动作原理 操作机构或分闸弹簧带动联杆,使绝缘拉杆上下运动,带动拐臂及拐臂绕轴转动,使得导杆上下运动,实现灭弧室动触头进行,分合运动。 |
| ZW7-40.5真空断路器吊运,安装和调试 产品在起吊断路器时,必须勾住断路器上的四个起吊吊环,水平缓慢吊起,并 钢丝绳不要碰到绝缘拉杆及瓷瓶,以免损坏产品。 1.断路器处于分闸状态,以整体形式运输; 2.运输和装卸运输过程中,不得翻转,倾斜,并要采取防震措施; 3.安装前检查 为确保开关 运行,安装前应进行下列检查方可进行安装。 a.包装拆除后,先检查考官的外观,如瓷瓶是否有裂纹,机构箱表面是否完好。铭牌数据与订货要求是否相符。 b.检查所带附件是否 ,去合格证,产品说明书等。 4.安装和调试 1.断路器安装前准备好牢固的基础及必要的场地。 2.断路器装配调试合格后才整装出厂,在使用现场去掉包装,清扫污秽后直接安装在预备好的基础上,须用地脚螺栓将断路器固定牢靠,地脚螺栓规格为M20。 3.连接 a.主回路接线前,应将上下出线端的上接线面清理干净(接线面有镀层,不允许用砂布磨),便可与外部连接。外接母排必须与出线端孔位相配,参见图四,接线螺栓为M12×40,24只。 b.利用接地螺栓可接接地线。 c.二次回路电缆应穿过ф100孔入机箱内,ф100孔上有橡皮套,橡皮套中乡是不通的,根据电缆的数量和直径将橡皮套开通。直径应小于电缆外径约2mm,这样可以 防尘效果。 d.互感器外部接线与机构箱端子相连,导线截面不得小于2.5平方毫米(铜芯)。在运行中,电流互感器二次回路不允许开路,接线必须牢靠。 e.断路器在出厂前,已全部安装调试完毕,在运行前还应先检查所有法兰面的螺栓是否松动,瓷件有无损伤。 5.绝缘检查及回路电阻测量 a.主回路(合闸位置),出线端外施电压升至40.5KV保持1分钟,测量局部放电量,起值不大于30PC再次电压均降低至25.7KV,测量局部放电量,起值不大于20PC,无局部放电条件可用工频奶牙试验代替。 b.二次回路,不小于1兆欧(运行中不小于0.5兆欧),用1000或500伏兆欧表。在上线端与软连接之间测量每项主回路,直流电阻每相不大于50μΩ。 6.操作试验 进行操作试验应动作正常:30%额定分闸电压连续分闸三次,不应分闸。85%和110%的额定合闸电压及65%和120%的额定分闸电压“合”,“分”各二次,能可靠合,分闸。额定分,合闸电压下进行“分0.3秒”,“合分”,“分0.3秒合分”各三次,“合”,“分”各三次,动作应正常。 按表2检查开关的机械特性。调整开距与超程的方法送开螺栓,调整导杆的长度可以调整超行程的大小,送开螺栓,调整绝缘拉杆的长度,可以调整开关的开距。 |

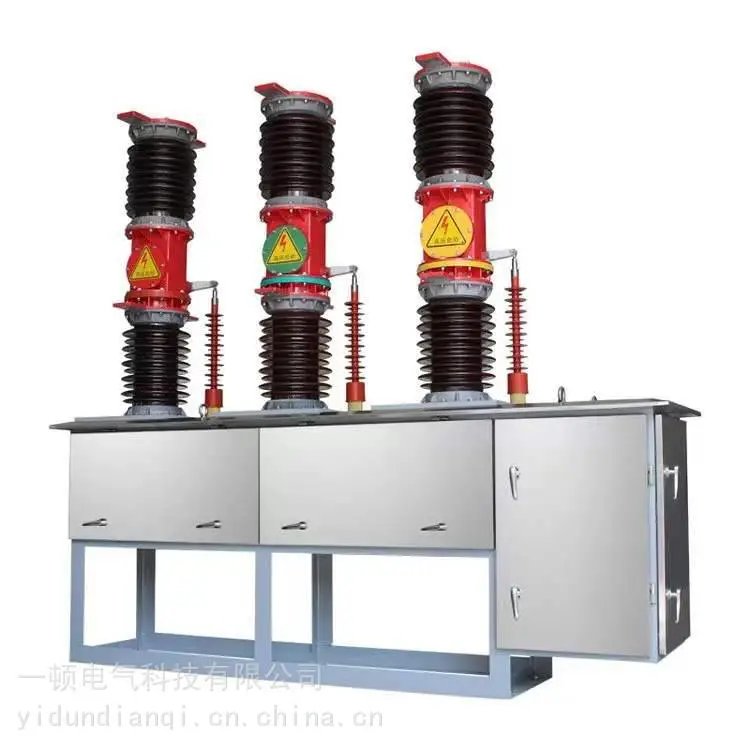

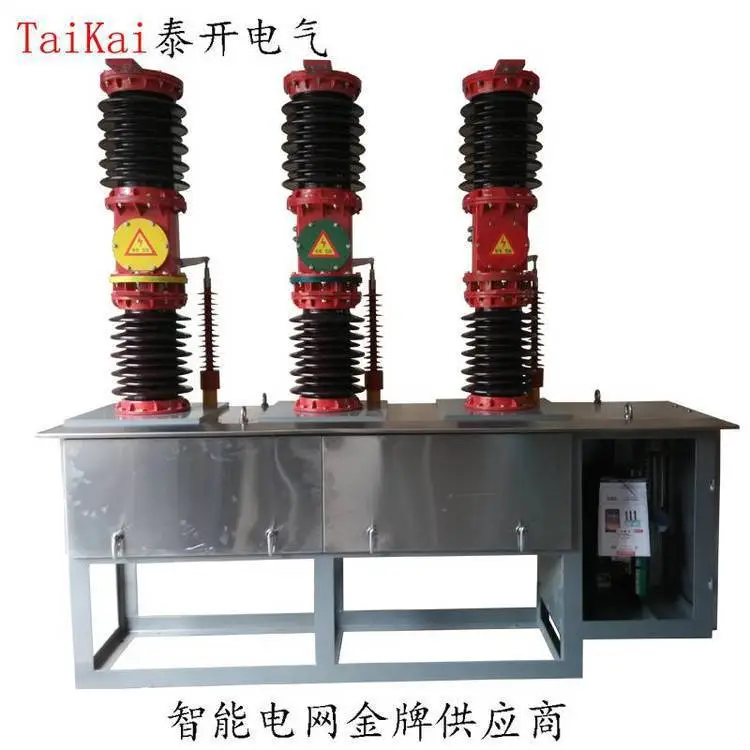

ZW7-40.5真空断路器产品图片 |
