一、产品简介

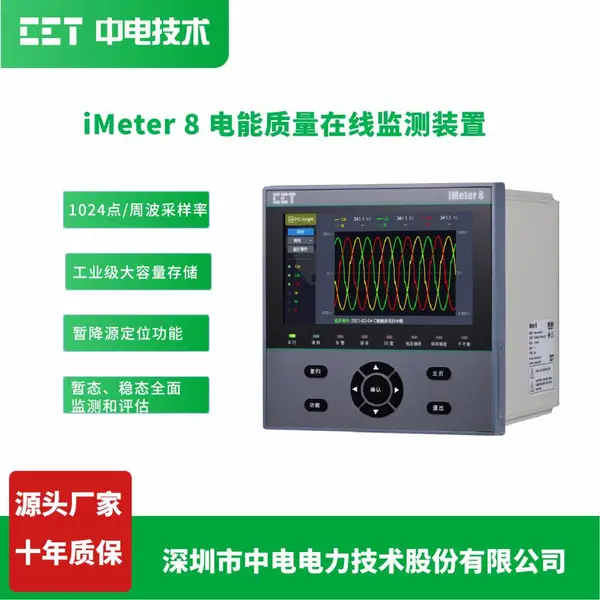

CET 中电技术自主研发iMeter8 电能质量在线监测装置，完全满足IEC61000-4-30 A 级标准与全套国标电能质量七项规范、GB/T19862监测设备通用要求，是面向变电站、发电厂、大型工业厂区的高端多功能电能质量分析仪。设备搭载1024 点 / 周波高速采样技术，支持20μs 极速瞬态捕捉，可监测 63 次谐波间谐波，集成0.2S 级高精度计量、电压暂降源定位、EN50160 电能质量统计、SEMI F47/ITIC 曲线分析等全维度功能，可完整记录电网稳态、暂态、瞬态全部异常数据，是电网、冶金、轨道交通、半导体行业标配A 级电能质量监测仪。

设备采用 192*186mm 大屏彩屏面板，搭载 8G 大容量存储，最长可存储 1 年电能质量合格率统计数据，适配变电站电能质量监测、发电厂并网验收、电气化铁路电能监控、数据中心配电监测等严苛场景，精准捕捉冲击电流、三相不平衡度、电压闪变波动、电压暂升暂降短时中断等电网故障，为电能质量治理、故障溯源、电网合规验收提供完整数据支撑。

二、核心产品优势

1. 国标国际双认证 A 级监测，超高测量精度整机符合全套电能质量***与 IEC 国际规范，电压电流测量精度达 ±0.1%，有功电能0.2S 级有功电能计量，无功电能 0.5S 级；可精准采集三相不平衡度、频率偏差、电压偏差、电压闪变波动、63 次谐波间谐波全参数，支持EN50160 电能质量统计报表输出，满足电网并网、电力调度验收标准，适配光伏电站并网监测、冶金石化电网监测等高要求场景。

2. 行业高速采样，毫秒级瞬态故障捕捉采用1024 点 / 周波高速采样架构，实现20μs 极速瞬态捕捉，精准捕获子周波级瞬态过电压、电机启动冲击电流、电压 / 电流突变；完整记录电压暂升暂降短时中断事件，自动标记故障发生时刻、残压、持续时长，内置暂降源定位溯源算法，一键区分扰动上游 / 下游来源，大幅降低配电故障排查成本，适配半导体工厂暂降监测，避免精密产线停机损失。

3. 超大 IO 扩展 + 多协议工业通讯，适配复杂自动化系统硬件搭载16DI/8DO 多路开关量、2 路 4~20mA模拟量输入输出、4 路脉冲电能输出；通讯配置双以太网 + 双路 RS485 接口，兼容Modbus TCP、Modbus RTU、IEC61850 电力通讯协议，支持 Type-C 本地导出、Web 网页远程访问；支持B 码 / GPS 硬件对时、SNTP 网络对时，自带交换机转发功能，可无缝对接 SCADA、能源管理平台、电网调度中心监测终端，适配电厂、变电站综合自动化系统。

4. 长效数据存储，完整事件追溯体系内置8G 大容量存储电力终端，支持定时录波、扰动波形、事件日志长期保存，电能质量合格率统计数据可留存长达 1 年；具备电网扰动事件标记功能，所有暂态、稳态异常自动带时间戳归档，支持定时批量导出电能账单、谐波报表、故障录波文件，满足电力行业长期数据存档、电能质量考核需求。

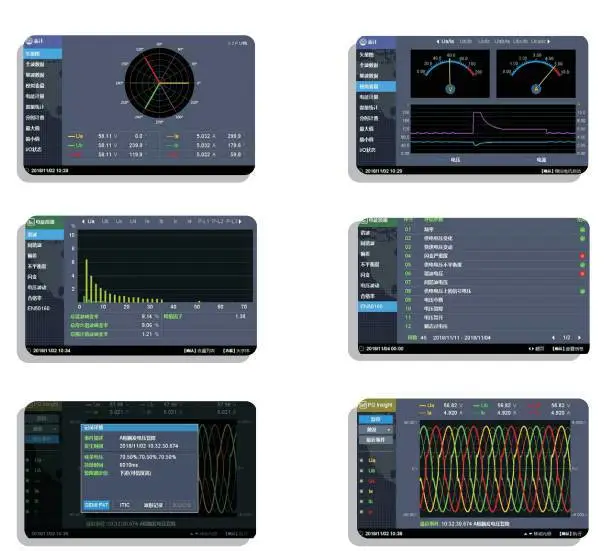

5. 工业级稳定硬件，宽工况适配全场景192mm 标准盘面开孔，7 寸高清彩屏可视化矢量图、谐波柱状图、波形录波画面；工作温度 - 25℃~+70℃，海拔 4000 米，EMC 抗扰度四级，属于工业宽温电力监测装置；支持 3CT3PT 标准接线，兼容 57.7V~690V 全电压等级系统，广泛适配高低压开关柜、电厂主控室、轨交牵引变电所、***医院医疗精密配电监测。




三、核心功能清单

1. 高精度全电量计量：0.2S 级双向电能、8 费率分时计费、多路脉冲输出；

2. 稳态电能质量监测：63 次谐波间谐波、三相不平衡、电压闪变、频率偏差、快速电压变动；

3. 暂态瞬态捕捉：20μs 瞬态过电压、冲击电流、电压暂升 / 暂降 / 中断、暂降源定位；

4. 标准曲线分析：SEMI F47、ITIC 电压耐受曲线，评估敏感负载供电安全；

5. 标准化报表：自动生成国标七项电能质量报告、EN50160 国际统计报表；

6. 多通道 IO 控制：16 路遥信、8 路继电器告警、4~20mA 模拟量采集输出；

7. 多方式精准对时：GPS、IRIG-B 码、SNTP 网络对时，全站时间同步；

8. 长效数据存储：8G 本地存储，1 年合格率统计、海量波形 / 事件记录不掉电丢失。

四、典型应用场景

1. 变电站、发电厂：高压进线并网点变电站电能质量监测，满足电网公司入网验收标准；

2. 轨道交通 / 冶金石化：电气化铁路电能监控、冶炼车间大功率非线性负载谐波监测；

3. 半导体 / 精密电子：半导体工厂暂降监测，依托 SEMI F47 标准规避设备停机；

4. 数据中心 / 医院：数据中心配电监测、医疗精密配电监测，保障敏感设备稳定供电；

5. 光伏新能源：光伏电站并网监测，监测逆变器谐波、电压扰动，满足并网合规要求；

6. 大型工业厂区：全厂高低压配电房配套，全厂谐波治理、能耗与电能质量一体化管控。
