一、MTL 编码器简介
MTL（日本 Microtech Laboratory）是知名的高精度微型编码器制造商，核心优势为体积小、分辨***、定制化能力强，产品覆盖增量式、式、线性 / 拉线编码器，广泛用于精密运动控制领域。

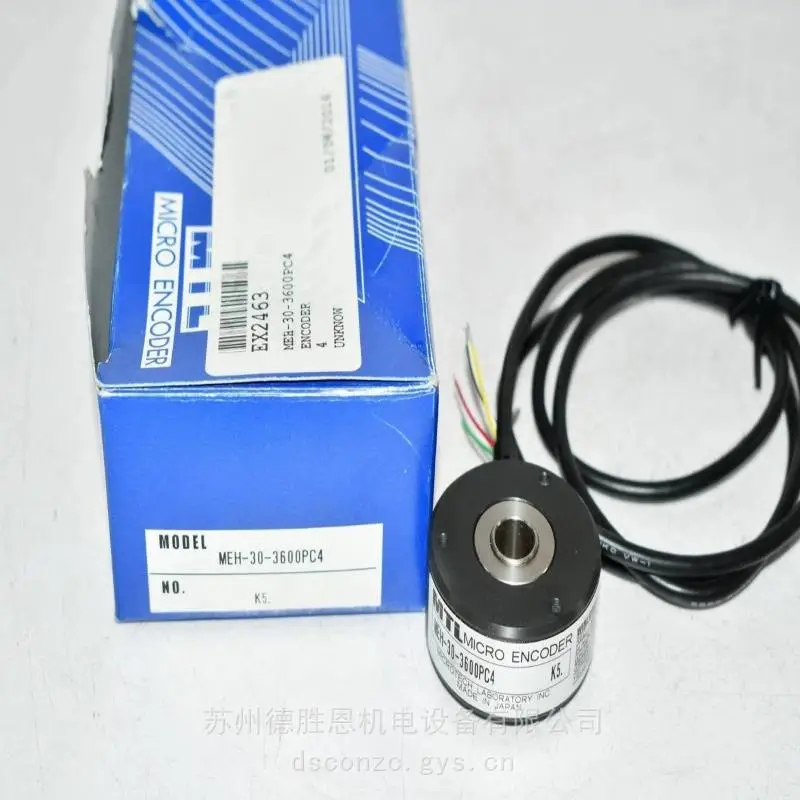

日本MTL编码器 REH-30-1000RE REH-30-9000PR 传感器

1. 核心原理
光学式：通过光源、码盘（激光蚀刻）、光电传感器将旋转 / 直线位移转为电脉冲信号。
增量式：输出 A/B/Z 相脉冲，测转速、方向、角度，需回零校准。
式：直接输出位置编码，断电记忆、无需回零，单圈 12–24 位、多圈达 40 位。
2. 关键特点
超紧凑：外径 φ6–φ40mm，如 MES-12 系列仅 φ20mm、重约 28g。
超高分辨率：增量式1,296,000 P/R（MDH-4018），式可达纳米级。
高可靠：抗振（55Hz）、耐冲击（50G）、宽温（-40℃~+85℃）、防护 IP50–IP67。
定制化：轴径、法兰、输出协议（EtherCAT/PROFINET）可按需调整。
二、核心产品系列
增量式（MES/MEH/MGH）：φ20–φ40mm，100–5000 P/R，A/B/Z 相，适配伺服 / 步进电机。
式（MA/MDH）：高精度闭环，断电记忆，半导体 / 机器人。
线性 / 拉线（MLA）：尺寸 23×24×27.4mm，行程 60–250mm，分辨率 0.059mm，测直线位移.jp。
三、典型应用场景
1. 半导体设备（核心领域）
光刻机 / 涂胶显影机：晶圆台、喷嘴位移控制（±0.5μm 精度）。
探针台 / 划片机：微米级切割、角度闭环控制。
固晶机 / 焊线机：芯片拾取轨迹控制，提升良率 4%+。
2. 工业机器人
六轴 / SCARA 机器人关节：直驱闭环，重复精度 ±0.01mm。
Delta 机器人：高速分拣（≥300 次 / 分）、动态追踪。
协作机器人：紧凑型设计，适配狭小关节空间。
3. 精密机床与自动化
CNC 车床 / 磨床：主轴转速反馈、刀塔、刀具微米级进给。
电梯 / 物流：电机速度反馈、轿厢位置控制，平稳启停、平层。
印刷 / 包装：辊筒同步、张力控制、标签。
4. 新能源与高端制造
锂电池设备：极片涂布、辊压，宽温抗振适配产线。
光伏设备：硅片切割、检测平台，纳米级精度。
设备：影像设备、手术机器人，高精度低噪声。

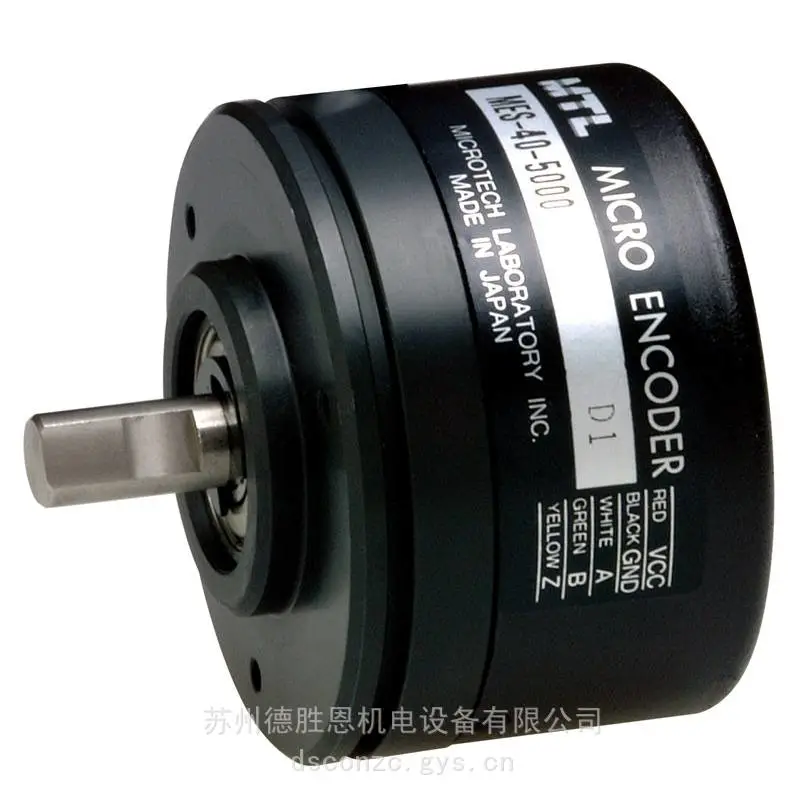

日本MTL编码器 REH-30-1000RE REH-30-9000PR 传感器

四、选型要点
类型：连续运动选增量式；断电需记忆选式；直线位移选拉线 / 线性编码器。
分辨率：普通自动化 100–1000 P/R；精密设备≥2000 P/R；半导体 / 机器人选超高分辨率型号。
安装：空间受限选 φ6–φ20mm 微型；电机轴端选空心轴；法兰安装选 MGH/MDH 系列。
环境：振动 / 油污选 IP67；洁净室选低释气材料；高温场景选 - 40℃~+85℃宽温型号。

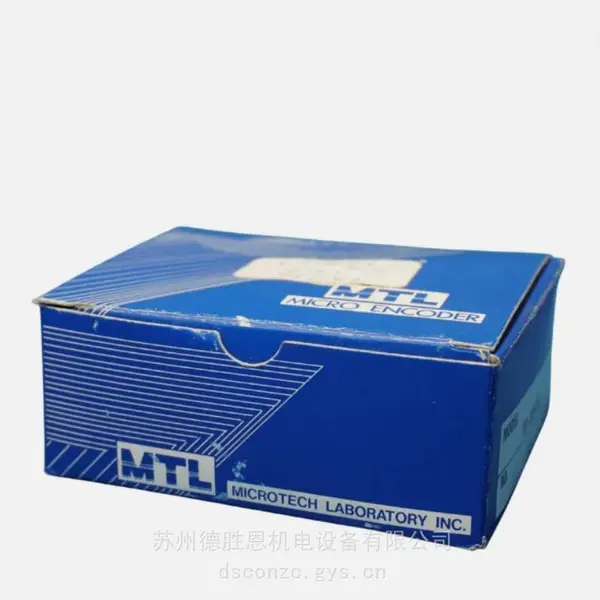

日本MTL编码器 REH-30-1000RE REH-30-9000PR 传感器
