ZJQM-5智能型自救器气密校验系统



一、概述
产品特点及用途：ZJQN-5智能型自救器气密校验系统，能对各种型号的压缩氧自救器进行负压气密性检测、正压气密性检测、排气阀开启压力检测、定量供氧量检测。可扫描带电子标签的自救器，将检测信息，电子标签信息自救器信息录入设备。检测仪使用触摸屏操作，配合检具，全自动检测，检测结果直接显示并进行语音播报，实现智能化检测，简便易用。是自救器生产厂家、检测机构、煤矿现场压缩氧自救器气密性能、定量供氧量检测的智能检测仪器。
二、系统组成：
1、压缩氧自救器检测仪
2、自救器综合管理系统软件
3、电脑：I5处理器，23.8寸高清显示屏
4、扫码：扫码
三、检测项目
1.负压气密性检测
2.正压气密性检测
3.排气阀开启压力检测
4.定量供氧量检测
四、自救器检测仪技术参数：
1.处理器采用高的STM32系列
2.压力检测：WPCK07压力变送器，量程：±5000帕，精度：0.5级分辨率1pa
3.流量检测：FR06流量传感器，≤5升/分 精度：0.5级
4.大流量正负压气泵：BP26
5.排气阀开启压力气泵：KYK27VPM，流量1.5L/分钟
6.触摸屏选用高的工业10寸触摸屏
7.扫码器：高速扫码器
8.电磁阀：亚德客大通量电磁阀
9.工作电压：220伏
10.外形尺寸：490×400×215毫米
11.重量：10千克
五、自救器综合管理系统技术参数
1、自救器综合管理系统软件：具备自救器信息，使用人员信息，自救器发放，自救器维护，自救器检测记录综合管理功能。






2、电脑：15处理器，24寸高清屏
3、手持高精扫码
六、结构特征与工作原理

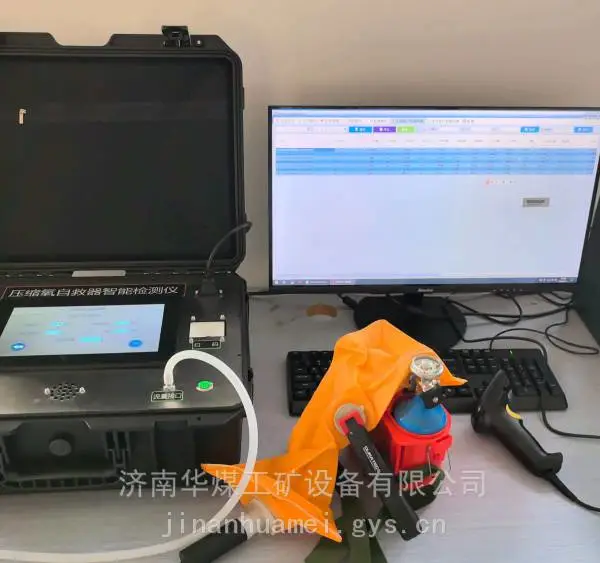

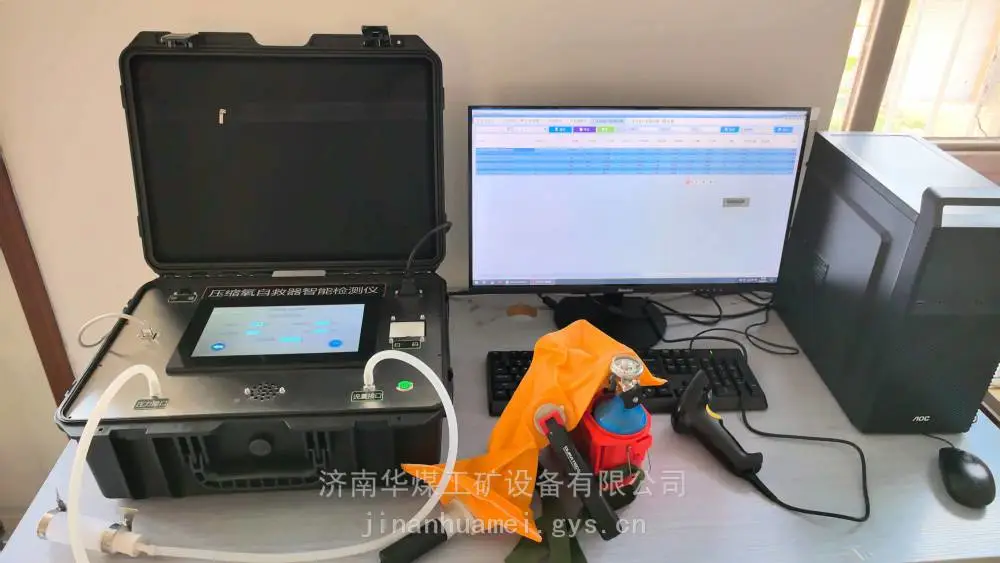

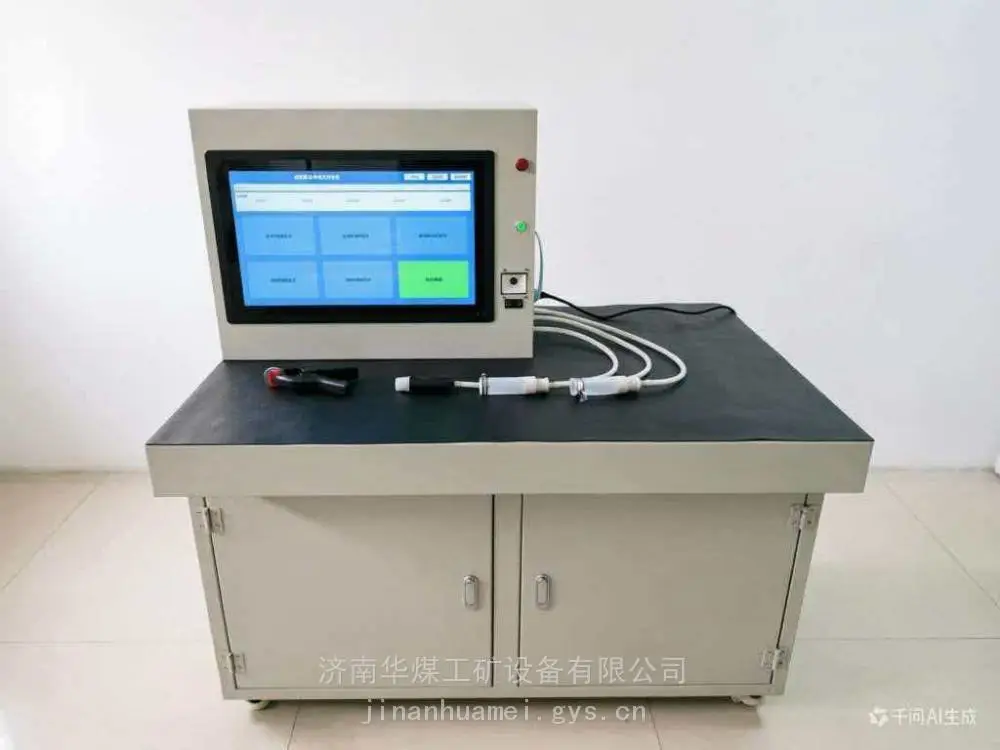

1、系统的结构特征如图所示：
系统由压缩氧自救器检测仪（）、电脑主机、显示屏、扫码、系统软件、配件组成
触摸屏               扫码器          扫码           显示器      电脑



压力接口   流量接口  口具检测插头     供氧量检测头  封堵夹


2、工作原理：
该装置以单片机技术为，扫码读出自救器信息存入设备，自动处理采集数据，自动控制检测的过程，自动判断检测结果，一键完成各个项目的检测，语音播报检测结果，检测结果并存入设备及管理系统，可查看，可打印。
采用7寸触摸屏操作，直观显示检测数据、检测结果。
七、使用操作
1、开机：连接电源线，按压面板上电源开关。触摸屏显示主界面左上角显示U盘状态，如显示U盘已断开，则无法存储数据，务必插好随机配置的U盘。


2、设置及压力调零、时间设定、打印设定


触摸右下角设置键，进入设置界面。
根据自救器的类型，选择定量供氧量，GB24502-2023前生产的自救器选择1.2L/min的定量供氧量，按GB24502-2023生产的自救器选择2.1,0.5L/min的定量供氧量。
触摸压力调零键，进行压力调零，按键右侧显示框显示0。
触摸时间设定后面的显示框，间设定。
触摸右上角确认键进行确认，触摸返回键回到主界面。
其他参数出厂前已设置好，如需改，联系生产厂家进行指导调整。
3、检测接头的连接
仪器面板上左边气路接口使用胶管与口具检测接头连接。
仪器面板上右边气路接口与供氧量检测接头使用胶管连接。
八、检测顺序检测方法
正确的检测顺序能够提高检测效率。
负压气密性 正压气密性 排气阀开启压力 定量供氧量
1、负压气密性检测
将自救器电子标签对准扫码器，将自救器信息读入设备。把口具检测接头插入口具中，封堵排气阀（针对不同的排气阀可使用透明胶带和封堵夹），触摸显示屏上面的负压检测按钮，进入负压检测界面，触摸开始按键，开始检测。聆听语音播报结果和观察屏幕上的检测数据。检测完成触摸左下角返回键返回主界面。


2、正压气密性检测
连接状态不变，触摸仪器面板上面的正压检测按钮，进入正压检测界面，触摸开始按键，开始检测。聆听语音播报结果和观察屏幕上的检测数据。检测完成触摸左下角返回键返回主界面。


3、排气阀开启压力检测
解除排气阀封堵状态，其它连接状态不变，触摸显示屏上面的排气阀开启压力检测按钮，进入检测界面，触摸开始按键，开始检测。聆听语音播报结果和观察屏幕上的检测数据。检测完成触摸左下角返回键返回主界面。


4、定量供氧量检测
减压器与气囊脱离，使用供氧量检测接头套在减压器上，打开氧气瓶开关，触摸显示屏上面的定量供氧量检测按钮，进入检测界面，调节呼吸量旋钮，触摸相应开始按键，开始检测。聆听语音播报结果和观察屏幕上的检测数据。显示结果后关闭减压阀。检测完成触摸左下角返回键返回主界面。
5、信息保存
触摸主页面保存按钮，或扫描新的自救器，检测信息存入设备及电脑主机管理系统内。
6、信息查看


在主界面触摸检测记录按键，可查看近保存的5条检测记录；也可在管理系统内查看检测结果。
九、注意事项
1）做进行负压、正压检测时，检测口具需紧密连接，排气阀封堵严密，否则影响检测结果。
3）检测房间不能有空气流动，检测过程中人体不得接触自救器和管路
4）自救器与室内温度要做均衡，避免自救器与室内温度有温差影响检测结果。
5）自救器和仪器距离热源1米以上。
