一、型号电炉常用低压输出：12V、18V、24V、30V、36V；容量 50kVA、80kVA、100kVA、160kVA、200kVA 均可定制

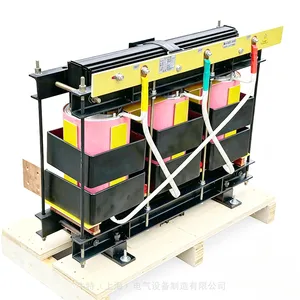

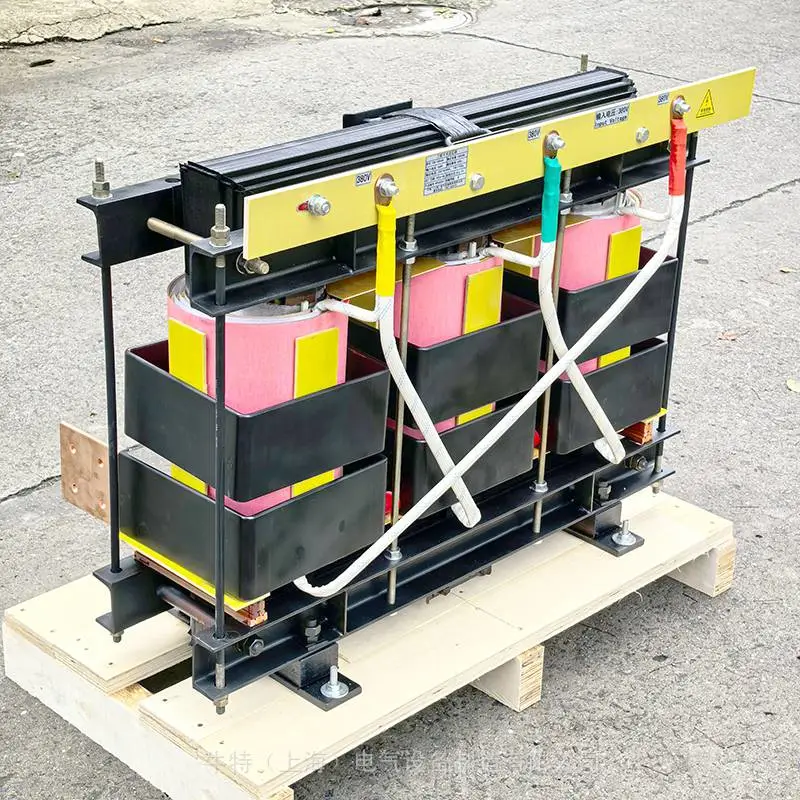

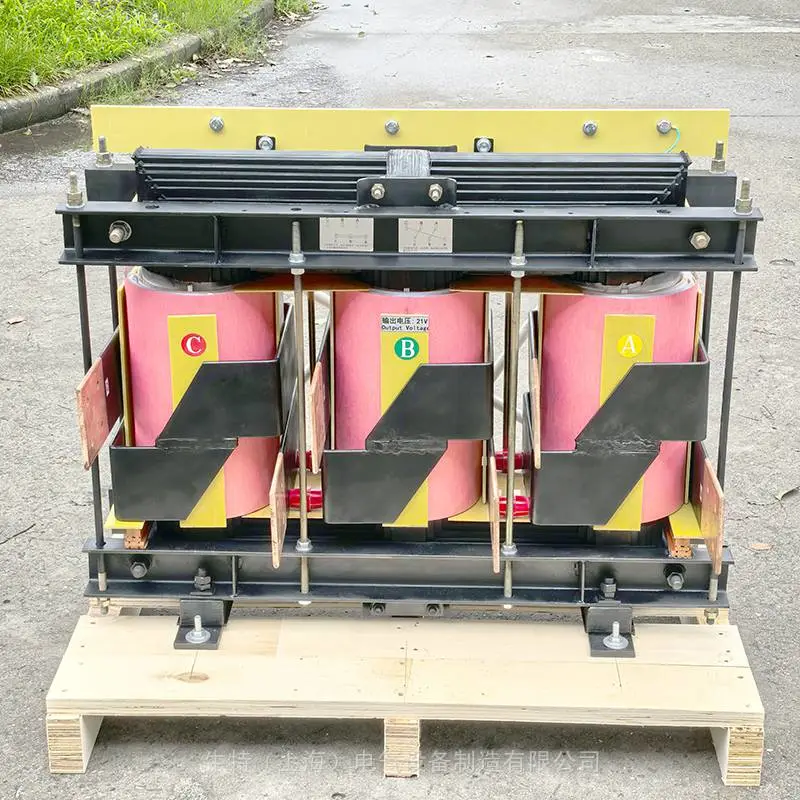

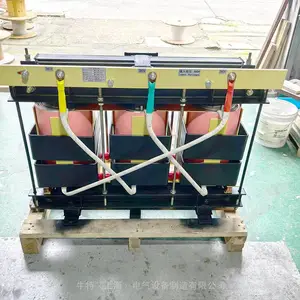

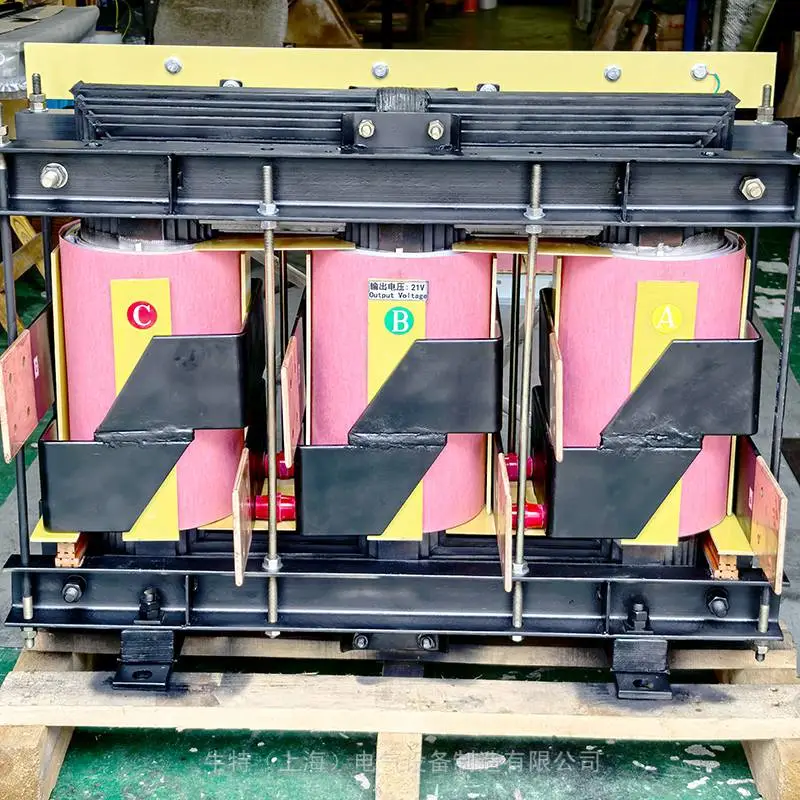

SG：三相干式隔离变压器，空气自冷，高低压完全隔离额定容量：300kVA输入线电压：三相 380V输出线电压：三相 80V适用：热处理盐浴炉、电阻加热、整流低压大电流负载

二、额定电流计算（三相公式：I=3?US）

一次侧（380V）额定电流：I1=3×380300000≈455.80A

二次侧（80V）额定电流：I2=3×80300000≈2165.06A

重点：二次输出超 2160A 大电流，出线必须采用多拼 T2 紫铜排，严禁单根电缆。

三、标准电气参数

频率：50Hz

绕组材质：推荐全铜（热处理持续重载必选），低压铜箔绕制，散热好、压降小

绝缘等级：H 级（180℃），真空 VPI 浸漆，耐车间高温粉尘

联结组别：常规 Dyn11，谐波小，适配整流设备；可定制 Yyn0

阻抗电压：4%～5.5%，限制炉体短路冲击电流

空载损耗、负载损耗符合 JB/T8750 干式变压器标准

防护：标准 IP20 机箱，百叶通风；长期满负荷加装顶部轴流风机强制风冷

调压：可选高压 ±5% 抽头，方便现场调节炉温

五、二次出线施工要求

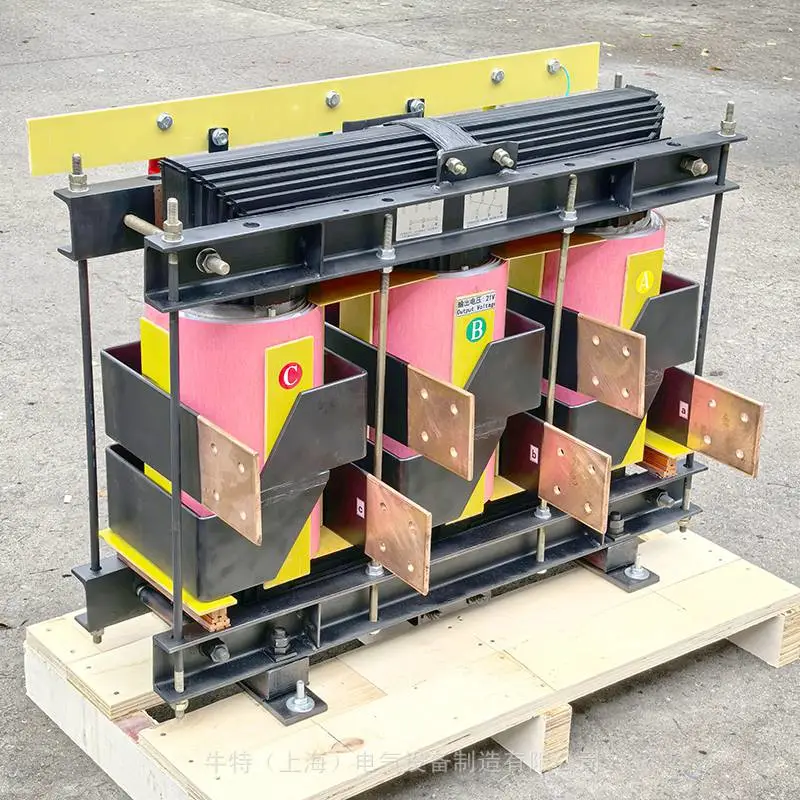

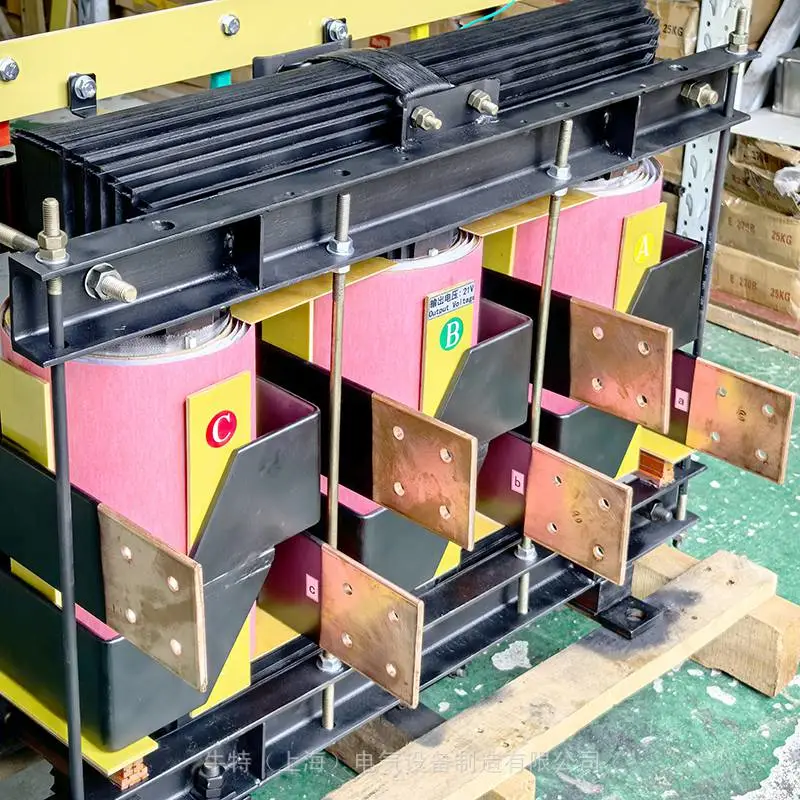

输出电流 216***，每相采用多块加厚紫铜排叠加，搭接面镀锡处理；

铜排紧固螺栓选用热镀锌高强度螺栓，定期复检防止发热松动；

低压端子加宽加厚，加大散热接触面。

六、保护配置方案

高压侧：塑壳断路器 + 热过载继电器，长期过载跳闸；

后端接硅整流器时，低压每相配快速熔断器保护整流管；

选配绕组温控器，超温声光报警并切断主回路。

七、订货标注要点

型号：SG-300KVA 380V/80V 三相干式变压器

绕组：全铜 / 铝（热处理炉优先全铜）

是否带 ±5% 调压抽头

是否加装冷却风机、温度保护

防护等级、进出线方向、安装尺寸需求

适用场景

高温盐浴淬火炉、回火炉、大功率电阻加热设备、三相整流低压大电流电源。
