PMC-1302 导轨式 2 路 RS485 串口服务器｜双向透传 Modbus 自轮询工业 Modbus 网关 电力 SCADA 专用 485 以太网转换器

正文

工业配电、自动化车间、综合能源项目存在大量电表、PLC、保护装置等 RS485 串口设备，多设备集中联网、多平台同步采集需求突出。CET PMC-13022 路 RS485 串口服务器二合一集成工业串口服务器与Modbus 网关，是紧凑型导轨式串口服务器，实现两路 RS485 信号转以太网，稳定完成串口转 RJ45 协议转换，是电力、水务、智能制造行业主流485 以太网转换器，***解决多主机并发冲突、大批量抄表响应慢等行业痛点。

一、小型导轨工业硬件，全场景宽压防护

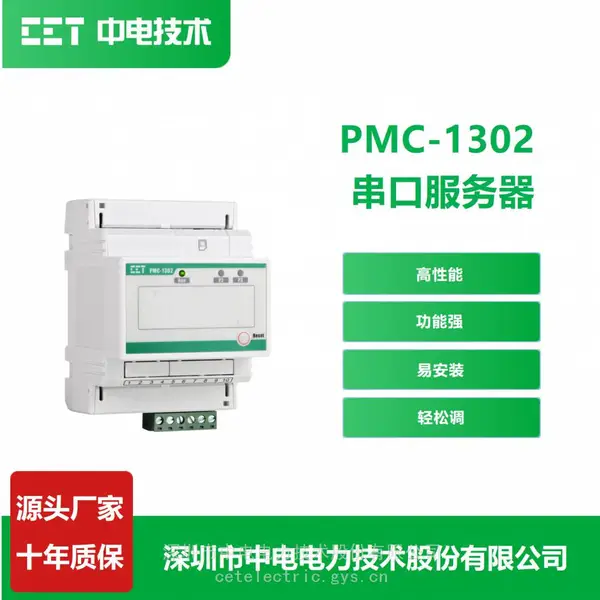

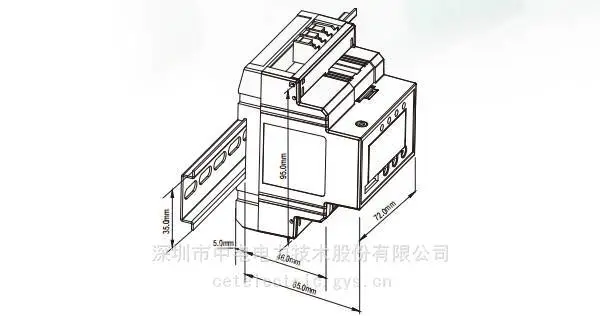

整机标准 35mmDIN 导轨式安装，端子式接线设计，体积小巧适配各类配电箱、控制柜狭小空间；供电兼容 95~250V AC/DC 通用电源，同时可选 20~60V 直流供电，整机功耗≤3W，属于交直流宽压串口服务器、低功耗通信模块。工作温度覆盖 - 25℃~+70℃宽温区间，高低温配电室、户外箱变长期不间断运行无故障。整机达到 EMC 四级工业防护标准，是专业EMC 四级串口服务器：以太网口搭载 1.5kV 磁隔离保护，两路 RS485 串口配备 3kV 电气隔离、防雷防静电电路；内置硬件看门狗模块，设备异常自动重启故障自愈，强电磁干扰车间、高压配电房稳定不掉线，为可靠隔离防雷串口服务器；机身配备运行、通信指示灯，自带复位按键，现场故障一键恢复出厂，调试便捷。

二、四大核心通信功能，解决工业联网痛点

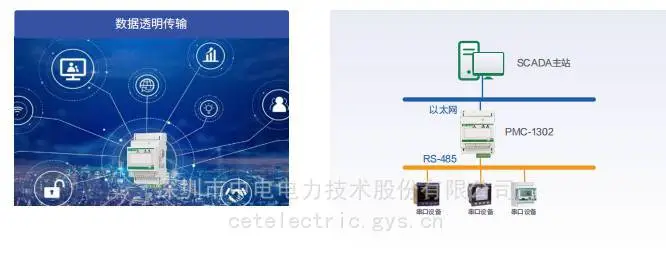

1. 双向透传串口服务器，四种传输模式全覆盖支持 TCP Server、TCP Client、UDP Server、UDP Client 四种双向透明传输模式，兼容 HTTP、Telnet、DNS 通用网络协议，串口与以太网之间无损双向转发，即插即用，通用四模式透传网关，适配 PLC、多功能电表、流量仪表、温控器所有 RS485 外设远程联网。

2. 多主机串口服务器，***多平台访问冲突***会话记忆算法，多台 SCADA 上位机、监控平台同时下发采集指令时，设备自动区分通信主机，数据精准回传对应请求端，***解决多机并发访问乱码、数据错乱问题，适配园区、变电站多系统同步采集项目。

3. Modbus 自轮询网关，大幅提升抄表响应速度后台持续循环预采集两路串口下所有 Modbus RTU 仪表，本地缓存实时测点；上位查询时直接调取缓存数据，无需二次下发采集指令，相比传统网关响应速度大幅提升，大批量电表、综保集中抄表效率***优化，是专用Modbus TCP 转换网关。

4. 成对延长通讯模块，远距离跨区域组网两台 PMC-1302 成对搭配，依托以太网中继延伸 RS485 总线传输距离，解决厂房、园区、泵站远距离布线难题，搭配远程 PLC 调试模块实现异地 PLC、HMI 触摸屏远程程序上传、在线监控，节省长距离线缆施工成本。




三、四大主流落地应用场景

1. 电力监控串口服务器：两路串口同时挂载多路电表、保护测控装置，配电房、箱变集中抄表，适配配电房多表采集网关、箱变监控串口模块；

2. 工业自动化串口网关：车间多台 PLC、变频器集中联网接入中控 SCADA，适配SCADA 系统采集模块、产线设备集中联网；

3. 楼宇 / 综合能源采集：温控、水表、气表统一汇总上传能耗平台，专业智能抄表网关、能源数据采集网关；

4. 泵站水务监测：流量计、液位仪多路汇总远程监控泵房设备，适配泵站监测串口服务器、HMI 远程通讯模块。




四、产品核心优势总结

1. 双路独立 RS485 通道，一台同时挂载两组串口设备，节约柜内安装空间；2. 串口服务器 + Modbus 网关一体化，支持 RTU/TCP 双向协议转换；3. 多主机防冲突机制，多监控平台同步采集无乱码、丢包；4. 本地 Modbus 预轮询缓存，大批量电力仪表抄表速度更快；5.EMC 四级多重电气隔离 + 看门狗自愈，高压、变频强干扰环境稳定；6. 宽压交直流双供电，导轨小型机身，新旧控制柜通用；7. 成对以太网中继延长总线，支持异地 PLC、HMI 远程调试。

CET PMC-1302串口联网服务器现货供应，面向电力集成商、自动化厂商、水务工程商批量供货，可搭配 CET 全系网关、RTU 成套配套，一站式提供综合能源采集终端全套串口联网解决方案。

Q1：PMC-1302 两路 RS485 通道是否相互独立，能否接不同设备？

A：两路 RS485 完全独立互不干扰，每一路可单独挂载电表、PLC、流量计等不同串口外设，单台设备即可完成两组设备集中采集，减少柜内模块数量。

Q2：多套 SCADA 系统同时访问串口仪表会出现数据错乱吗？

A：不会，设备搭载专属多主机识别机制，自动记录每台上位机通信会话，设备返回数据仅下发至发起请求的主机，***解决多主机并发访问冲突、乱码问题。

Q3：Modbus 自轮询功能相比普通网关有什么优势？

A：设备本地持续预采集并缓存所有仪表实时数据，上位下发查询指令时直接调取缓存，省去现场轮询等待时间，大批量配电房电表、综保集中抄表场景采集速度提升明显。

Q4：PMC-1302 供电范围有多大，支持哪种安装方式？

A：供电兼容 95~250V 交直流通用电源，也可选 20~60V 直流供电；整机为标准 35mmDIN 导轨式安装，直接卡装在电气控制柜内，安装便捷。

Q5：远距离分散 PLC 与 HMI 如何通过本设备通讯调试？

A：两台 PMC-1302 成对部署，两端分别连接 PLC、HMI 的 RS485 接口，中间通过局域网以太网传输，有效延长串口通讯距离，支持异地远程下载 PLC 程序、实时监控设备运行状态。
