在超声诊断设备领域，信号传输的准确性直接关系到成像质量和临床诊断的可靠性。传统电缆在强电磁干扰环境下容易引入噪声，导致图像出现伪影；同时，高频信号在长距离传输中衰减严重，影响超声探头的灵敏度。这些问题不仅增加了医生的误判风险，也对患者的诊疗安全构成潜在威胁。针对这些行业核心痛点，上海古乾智能传输有限公司凭借20余年的电缆研发制造经验，推出医用特种信号电缆，专为超声诊断设备配套设计。我们的技术团队通过优化屏蔽结构和绝缘材料，在抗电磁干扰和低损耗方面实现了突破性改进，确保信号在复杂电磁环境中稳定传输，助力医疗设备发挥***性能。

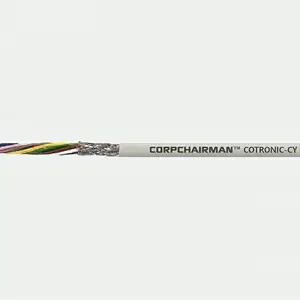

该电缆的工作机制基于多层屏蔽与低介电常数的绝缘配合。内层采用镀锡铜绞合导体，***柔韧性与导电效率；绝缘层选用专用低损耗聚乙烯（PE）或聚四氟乙烯（PTFE），有效降低电容和介质损耗，使高频信号衰减控制在极低水平。屏蔽层由铝箔和铜丝编织组成双重防护，铝箔对电场干扰提供***覆盖，铜丝编织则抑制磁场耦合，整体屏蔽效能超过90dB（典型值）。护套采用医用级聚氯乙烯（PVC）或热塑性聚氨酯（TPU），具备耐化学腐蚀、耐磨和低毒性特点，符合医疗设备对生物相容性的要求。整线经过精密绞合和连续挤出工艺，确保电气参数一致性。

产品特点：

• ***抗电磁干扰：双重屏蔽结构（铝箔+镀锡铜编织），有效抑制工频干扰和射频干扰，满足医疗设备的EMC要求；
• 低损耗传输：采用低介电常数绝缘材料，特性阻抗稳定（50Ω±5%），衰减系数≤15dB/100m @ 100MHz（典型值），***超声信号完整；
• 高柔性耐用：导体绞合节距优化，最小弯曲半径仅为6倍外径，适用于超声探头频繁移动的工况，寿命测试达500万次以上；
• 医用级安全：护套材料通过生物相容性测试（*** 10993），无卤、阻燃，符合UL/CE/CCC等多重认证；
• 定制化服务：可依据超声设备接口需求定制不同芯数（2-12芯）、屏蔽方式及外径尺寸。

技术规格（典型值）：

优势解析： 相比普通信号电缆，本产品在以下维度具备***优势：一是屏蔽层采用“铝箔+铜丝编织”组合，实现全频段高效防护，避免超声信号被手术室高频电刀等设备干扰；二是通过精密绞合工艺使导体结构稳定，减少信号回波损耗；三是护套材料经过500次以上消毒擦拭测试，耐化学试剂，延长电缆使用寿命。无论是B超机、彩色多普勒超声系统还是便携式超声设备，该电缆均能提供可靠连接。

上海古乾智能传输有限公司拥有20余年特种电缆制造经验，上海工厂配备多条***生产线，年产能达20万公里。公司已通过***和IATF16949质量体系认证，并被认定为国家高新技术企业。我们的产品严格遵循CE、UL（CUL）、CCC多重认证标准，在医疗设备领域拥有大量成熟案例。例如，某知名超声制造商采用我们定制电缆后，整机电磁兼容性测试通过率提升30%，信号衰减降低近40%。此外，公司面向医疗行业提供柔性定制服务，最快7天交付样品，批量订单交货周期比行业平均缩短15%。

我们的核心竞争力在于：
- 现代化生产基地：上海金山区高新园区工厂+江西生产基地（在建），双基地保障供应；
- 科研团队持续创新：工程师团队在新材料、新工艺方面持续投入，针对医疗设备趋势不断迭代产品；
- “诚信、优质、高效、创新”的企业精神，确保从原料到成品全流程可追溯。

如果您正在为超声诊断设备寻找一款高可靠、低损耗、抗干扰的信号传输解决方案，我们建议您优先考虑本款医用特种电缆。您可以提供具体的使用环境（如电缆长度、连接器类型、工作频率等）和技术要求，我们的技术团队将为您推荐或定制***方案。欢迎通过官网或直接致电上海古乾智能传输有限公司进行技术咨询，我们非常乐意为您提供样品测试和技术支持。选择古乾，就是选择长久的可靠伙伴。

FAQ（常见问题）

1. 该电缆是否适用于其他高端影像设备，如MRI或CT？
本产品专为超声诊断设备设计，但因其出色的抗电磁干扰和低损耗特性，也可用于部分CT、X光机的信号传输。不过对于MRI设备，由于强磁场环境需要无磁性材料，建议使用我们另一款无磁信号电缆系列。

2. 屏蔽层铝箔加铜丝编织的性能如何量化？
我们的屏蔽效能测试值在30MHz至1GHz范围内达到90dB以上，相当于干扰信号被衰减至原来的百万分之一以下，可有效应对手术室、ICU等复杂电磁环境。该数值基于独立第三方测试报告（可应要求提供）。

3. 电缆的弯曲寿命如何？是否适合高频次探头移动？
电缆采用柔性绞合导体和优化护套配方，经过500万次弯折试验后电气性能无变化，满足超声探头每日数百次移动的寿命需求。最小弯曲半径6倍外径，适应狭小空间布线。

4. 是否支持定制不同芯数和长度？交货周期多长？
支持2~12芯定制，长度可按米裁切。标准样品7个工作日内发出，批量订单根据数量一般为10-20个工作日。江西基地投产后，交期将进一步缩短。

5. 该电缆是否通过生物相容性测试？
是的，护套材料符合*** 10993-5细胞毒性标准和*** 10993-1***致敏标准，适合与人体皮肤短暂接触的应用场景，如超声探头电缆外壳。

6. 电缆的阻抗精度对超声信号有何影响？
特性阻抗偏差过大会导致信号反射，引入噪声和振铃。我们的产品阻抗控制在50Ω±5%以内，回波损耗≥20dB（典型值），确保信号单向传输无反射，从而获得清晰的超声图像。

7. 是否提供技术资料如规格书或测试报告？
我们可提供全套技术规格书、RoHS报告、REACH报告以及屏蔽效能测试报告（第三方）。样线也可免费提供用于客户认证。请与销售工程师联系索取。

8. 该电缆在***温度下性能如何？
工作温度范围为-40°C至+105°C，适用于低温运输存储和高温消毒环境（如热蒸汽灭菌柜）。需要注意的是，长期超过80°C使用会缩短绝缘寿命，建议在设备允许温度范围内使用。
