一、设备定义

皮带输送机（带式输送机）是依靠摩擦驱动的连续输送设备，环形输送带同时承担牵引、承载双重作用，可连续输送散料、颗粒、块状、袋装、成品工件，适配水平、爬坡、转弯输送，分轻型流水线款、重型工矿款、食品洁净款三大类。

二、工作原理

电机 + 减速机驱动传动滚筒旋转，滚筒与皮带间摩擦力带动环形皮带闭环循环；皮带由托辊支撑，物料落在皮带表面随带匀速移动，头部滚筒处完成卸料；尾部配张紧装置保持皮带张力，防止打滑、跑偏，全程连续不间断送料。

三、整机核心结构及功能

1. 输送带（核心）

• 橡胶带：耐磨阻燃，矿山、砂石、煤炭重载；钢丝绳芯带适配长距离大运量

• PVC/PU 食品带：无异味、易清洗，食品、电子包装；加裙边 / 挡板可大倾角防撒料

• 特氟龙带：耐高温，烘干、烘焙产线专用

2. 滚筒组件

• 传动滚筒（头部）：铸胶增大摩擦力，提供动力；改向滚筒（尾部 / 中部）改变皮带走向

3. 托辊组上托辊承重物料，下托辊支撑回程皮带；槽型托辊增大载料量，平托辊输送整件货物，减少皮带下沉与阻力

4. 机架轻型：铝型材，轻便易拆装；重型：碳钢 / 工字钢，承重强，可定制长短、倾角

5. 张紧装置螺旋 / 重锤张紧，持续拉紧皮带，避免打滑、跑偏，适配长短机型

6. 驱动系统普通电机、变频电机（无级调速）、电动滚筒；工矿配防爆电机、液力偶合器，重载平稳启动

7. 辅助配套

• 清扫器：清理皮带粘料，减少磨损

• 安全保护：跑偏开关、堵料报警、急停、速度监测，故障自动停机

• 挡板、导料槽、卸料器：***卸料、防扬尘撒料

8. 电控系统变频调速、启停联动、远程控制，可对接自动化流水线、PLC 程序控制

四、主要分类

1. 轻型流水线皮带机铝型材机身，PVC 皮带，输送纸箱、零件、食品小件，速度可调，占地小，可转弯、升降，电子、包装、仓储使用。

2. 通用固定皮带机（TD75/DTⅡ）碳钢机架，橡胶输送带，砂石、粮食、建材，长距离水平 / 小倾角输送，大运量。

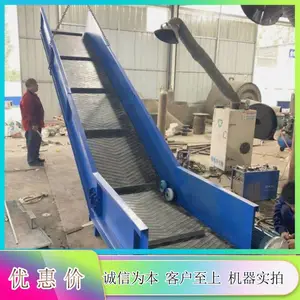

3. 大倾角挡边皮带机皮带加横隔板，倾角 90°，垂直提升物料，防止下滑，节省场地。

4. 食品不锈钢皮带机304 整机，食品级 PU 带，无缝易冲洗，无卫生死角，糕点、果蔬、制药。

5. 矿用重型皮带机钢丝绳芯阻燃皮带，防爆配置，24 小时连续作业，煤矿、港口、骨料厂。

五、适用输送物料

• 散料：砂石、煤炭、矿石、粮食、水泥、粉料

• 块状：矿石、碎石、塑料颗粒

• 整件：纸箱、包装袋、零配件、食品礼盒

• 特殊：耐高温食材、防静电电子元器件

六、核心产品优势

1. 输送量大、距离远，可 24 小时连续稳定运行；

2. 运行低噪平稳，物料磕碰损耗小，不易破碎；

3. 结构简单，配件通用，检修维护成本低；

4. 布置灵活：水平、爬坡、转弯、升降均可非标定制；

5. 变频节能，空载降速，能耗低；可配套除尘、密封实现环保抑尘；

6. 安全防护齐全，易接入自动化产线，实现无人值守输送。

七、应用行业

矿山、煤炭、砂石骨料、粮食粮油、建材水泥、化工、食品加工、电子装配、快递仓储、港口码头、制药流水线。

八、基础选型参数

带宽 500–1600mm；输送速度 0.3–4m/s；倾角 0–90°；输送距离按需定制；承载量轻型≤50kg/m，重型可达数百吨 / 小时。
