| 是否进口：否 | 加工定制：是 | 品牌：上精仪 |
| 型号：Y(YN)-60B | 类型：不锈钢 |
一、产品概述

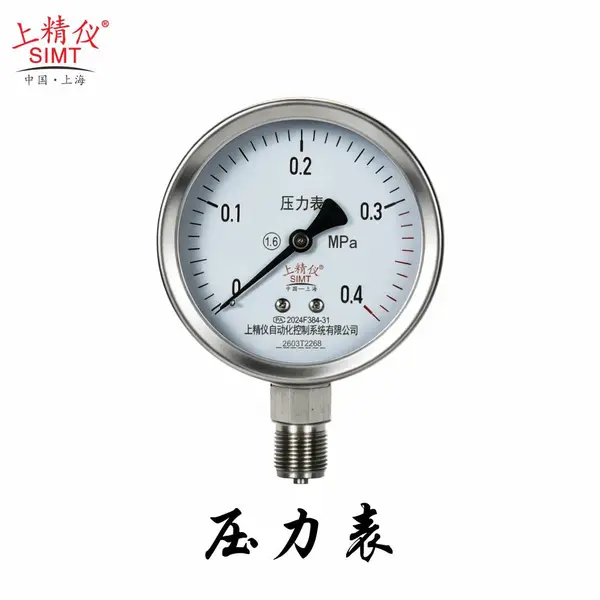

Y-60B/Y-100B/Y-150B/Y-200B/Y-250B 不锈钢压力表（无充油普通款），是上精仪 SIMT 推出全不锈钢防腐就地压力仪表，区别于充油 YN 耐震系列，本表壳内部无阻尼填充油，适用于无剧烈振动、无频繁压力脉动的工业工况，整机接液、外壳、机芯全部不锈钢材质，耐腐蚀能力强，广泛用于石油、化工、医药、食品、冶金、造纸等对防腐、洁净度有要求的工艺现场，用于测量对奥氏体不锈钢无腐蚀的液体、气体、蒸汽正压、负压、正负复合压力。整机密封壳体，防护 IP66，户外、潮湿车间均可使用，结构稳定、读数清晰、使用寿命长。
二、工作原理
仪表由测量系统（弹簧管、接头）、传动指示系统（连杆、齿轮机芯、指针刻度盘）、不锈钢外壳三部分组成。介质压力通过螺纹接头进入 316L 弹簧管，弹簧管受压产生弹性形变，自由端发生位移；连杆将位移传递给齿轮传动机构，放大后驱动指针在刻度盘旋转，直观显示实时压力值；无阻尼油，完全依靠机械结构实现压力检测。
三、核心技术参数
1. 型号、尺寸、精度、螺纹
表格
| 型号 | 表盘直径 | 精度等级 | 标准连接螺纹 |
|---|---|---|---|
| Y-60B | Φ60mm | 1.6/2.5 级 | M14×1.5 |
| Y-100B | Φ100mm | 1.0/1.6 级 | M20×1.5 |
| Y-150B | Φ150mm | 1.0/1.6 级 | M20×1.5 |
| Y-200B | Φ200mm | 1.0/1.6 级 | M20×1.5 |
| Y-250B | Φ250mm | 1.0/1.6 级 | M20×1.5 |
螺纹支持定制各类非标规格。
2. 全量程覆盖（单位 MPa）
正压量程：0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60、100、160、250
真空负压：-0.1~0
压力真空（复合量程）：-0.1~0.06、0.15、0.3、0.5、0.9、1.5、2.4
3. 环境与介质条件
环境温度：-40℃～70℃（无充油，区别耐震型 - 25~55℃）
介质允许温度：≤200℃；介质温度超 70℃需配套散热装置
温度附加误差：环境偏离 20℃±5℃时，误差≤0.04%/℃
抗振等级：GB/T 17214.3 V.H.3 级（仅适合轻微震动，强震动工况需选用 YN 耐震充油款）
推荐使用压力区间：静态压力≤量程 3/4；有波动动压不超过量程 2/3
防护等级：IP66（GB 4208），防尘、防雨淋，可露天安装
执行标准：GB/T 1226-2017、JB/T 6804-2006
4. 全不锈钢材质配置
外壳、接头、传动机芯：304 不锈钢；可定制 316L 全套防腐款（型号后缀标注 316L）
弹性测压元件（弹簧管）：标准 316L 不锈钢，耐酸碱介质
观察窗：标准钢化玻璃，可选安全防爆玻璃
四、安装结构分类（后缀区分安装形式）
Y-XXB：径向直接式（底部螺纹，管道就地安装）
Y-XXBZ：轴向直接式（背部螺纹，墙面简易安装）
Y-XXZT：轴向嵌装式（表盘前方，控制柜盘装）
Y-XXZU：轴向背卡式（背部卡箍，仪表柜嵌入式）
五、产品核心特点（对比碳钢表、YN 耐震表）
1. 强防腐，适配洁净 / 腐蚀介质
全部接液部件不锈钢，可用于化工弱酸、纯水、食品医药无锈蚀工况；氧气、氢气专用款可做脱脂禁油处理，满足特种气体安全要求。
2. 密封 IP66，户外可用
全封闭不锈钢表壳，防尘防水，露天泵房、室外管道无需额外防雨罩。
3. 结构简洁，维护简单
内部无填充阻尼油，不存在漏油故障，长期使用无需补油、换油，运维成本低于耐震充油压力表。
4. 多种安装方式适配现场
径向、轴向、盘装、背卡多种结构，管道、控制柜、设备面板均可适配。
5. 读数稳定（无强震场景）
齿轮传动精度高，1.0 级高精度型号适合计量、工艺精准监控；表盘刻度清晰，大直径 150/250 型号远距离可视。
6. 区分 YN 耐震款关键差异
本表无充油，禁止用于剧烈震动、压力频繁脉动设备（空压机、泵体、振动管道优先选 YN 充油耐震系列）。
六、适用介质与行业
适用介质
对 304/316 不锈钢无腐蚀的洁净液体、气体、蒸汽：纯水、压缩空气、氮气、氧气、天然气、轻度化工介质、食品药液、饱和蒸汽等；可定制脱脂禁油款用于氢、氧等易燃易爆气体。
禁止介质
强氯离子浓盐水、浓酸碱、强氧化介质（需隔膜压力表配套使用）；剧烈脉动、强振动管路不推荐。
应用行业
石油天然气、精细化工、医药制剂、食品饮料、冶金锅炉、造纸印染、水处理、热力电厂、实验室配套设备。
七、安装使用规范
安装前检查：核对量程、螺纹、材质；垂直静置状态指针归零再安装。
安装姿态：优先垂直安装；液体介质尽量与测点同一水平面，消除液柱压力误差。
装卸规范：只能用扳手夹持接头四方段，严禁直接拧动表壳，避免机芯损坏。
投运操作缓慢启闭前端阀门，禁止瞬间高压冲击弹簧管，造成***失准。
检定要求按计量法规定期周期校验，***测量准确。
特种介质测量氧气、氢气仪表全程禁油，管路、仪表不得沾染油脂，防止爆炸风险。
高温介质介质温度＞70℃必须加装散热弯 / 散热器降温后再接仪表。
八、故障简易说明
指针不归零：超压冲击、机芯变形，需返厂校准维修；
指针卡顿：介质杂质进入机芯，拆卸清洗弹簧管与齿轮；
表盘起雾：密封老化进水，更换表壳密封件；
读数误差大：环境温度过高 / 超量程使用，增加散热或更换更大量程仪表。
九、包装与售后
出厂标配：压力表本体、密封垫片、产品合格证、使用说明书；独立防震纸盒包装，大件木箱防护。
质保服务正常工况下整机质保 12 个月；人为超压、腐蚀、拆装损坏不在保修范围。
配套服务支持量程、螺纹、316L 材质、脱脂、盘装结构定制；提供现场选型、安装技术指导，长期供应替换配件。
