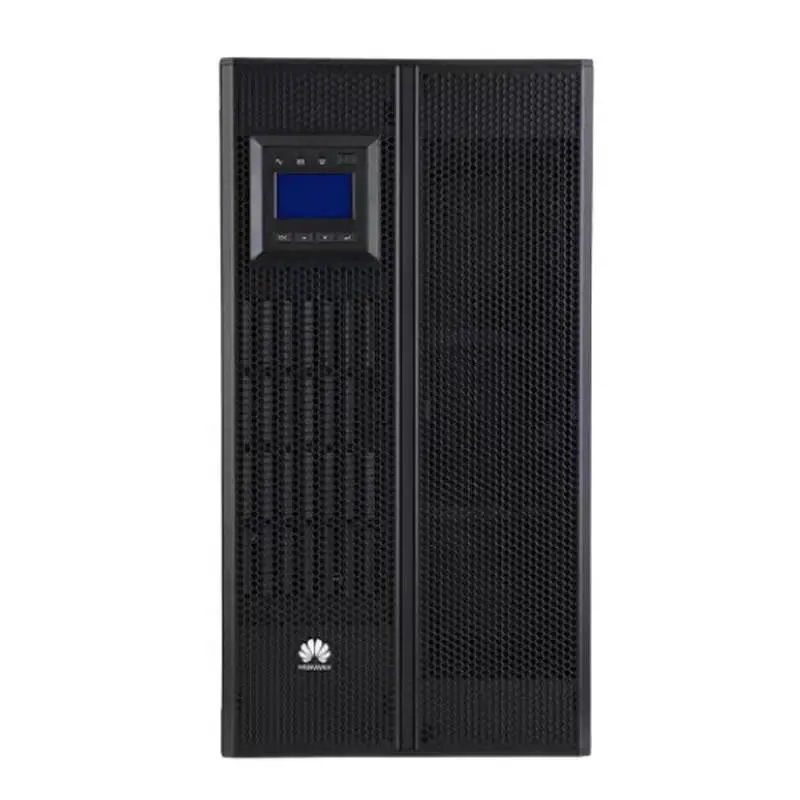

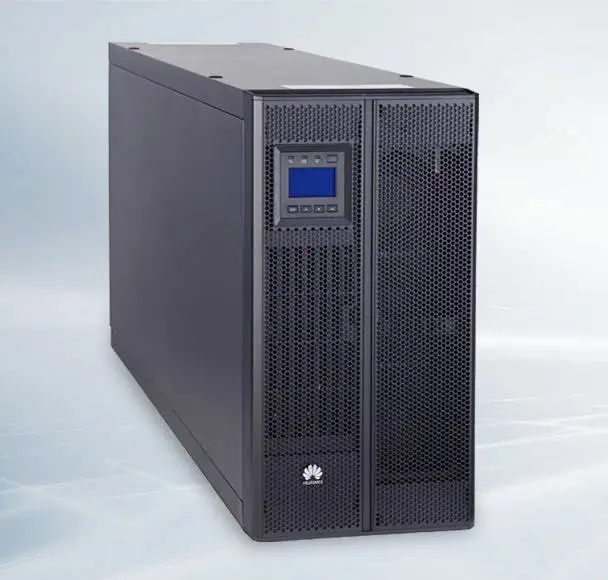

华为 UPS5000-A-30KTTL（塔式三进三出长机，外置电池）

一、整机基础参数

- 型号：UPS5000-A-30KTTL

- 工作模式：在线式双变换，塔式立式，无内置电池，全部外接蓄电池

- 额定容量：30kVA / 30kW，输出功率因数1.0

- 接线制式：三进三出 3Ph+N+PE

- 外形尺寸：宽264mm × 深800mm × 高500mm

- 主机净重：70kg

- 显示屏：中文LCD触摸屏

- 噪音：1米处＜55dB

- 并机能力：最多4台并联冗余

- 防护等级：IP20，内置5kA防雷保护

二、输入电气参数

- 额定输入电压：380/400/415VAC三相

- 主路电压范围：138～485VAC

- 输入频率：40～70Hz

- 输入功率因数：≥0.99，输入THDi＜3%

- 旁路额定电压：380/400/415VAC

- 旁路频率范围：50/60Hz±6Hz

三、输出电气参数

- 输出额定电压：380/400/415VAC ±1%

- 输出波形：***弦波，线性负载THDv＜1%，非线性负载THDv＜3%

- 市电模式频率：跟踪旁路频率；电池模式：50/60Hz ±0.05%

- 双变换效率：95.7%；ECO节能模式效率***

过载能力

110%负载：60分钟转旁路

125%负载：10分钟转旁路

150%负载：1分钟转旁路

＞150%：0.1秒立即切换旁路

四、电池参数（外置）

- 直流母线电压范围：360～528VDC

- 默认配置：32节12V蓄电池串联（384VDC），可在30～44节之间选择设置

- 充电电流：0.5～10A连续可调

- 后备时间完全由外接蓄电池容量决定，支持长延时电池柜配置

五、通讯与接口

- 标配接口：RS232、USB、EPO紧急停机、并机接口

- 可选选配：RS485、干接点告警、SNMP网管卡、MODBUS、锂电BMS接口

- 配套NetEco监控软件，支持远程监控、告警、服务器自动关机

六、环境条件

- 工作温度：0℃～40℃；40～50℃功率降额使用

- 相对湿度：5%～95%无凝露

- 海拔：≤1000米满功率运行；海拔每升高100米，功率降额1%
