TFN FT100+TT70 10G多业务综合测试仪

一、产品概述

FT100 是模块化智能网络测试主机平台，TT70 为配套双光双电 10G 专用测试模块，整套设备集成 OTN、SDH/SONET、PTN/IP RAN、万兆以太网、同步时钟全套测试能力，主要服务 4G/5G 承载网、政企传输专线、运营商机房、设备厂商调试、通信工程施工验收工作，可一站式完成传输网络、数据网络、同步网络的开通调试、日常维护、故障排查全流程测试工作。

整套设备核心优势分为五点：***，多协议功能一体化，可替代传统 OTN 分析仪、SDH 测试仪、万兆以太网测试仪、同步分析仪多台单一功能设备，减少采购成本与外出携带设备数量；***，专为户外工程场景打造，搭载户外增强型高亮触控屏幕，宽温工作、抗震防冲击，基站、野外光缆现场均可稳定使用；第三，测试精度高，APS 倒换、链路时延、数据包抖动、带宽吞吐量等指标测量精度满足 ITU-T、RFC 全部国际行业规范；第四，采用模块化拓展设计，FT100 主机可按需更换不同测试模块，后续可拓展 OTDR、频谱分析、天馈线分析等功能；第五，同时支持离线测试与在线穿通监测两种模式，在线测试无需中断现网业务，快速定位链路故障。

二、FT100 主机与 TT70 模块硬件基础参数

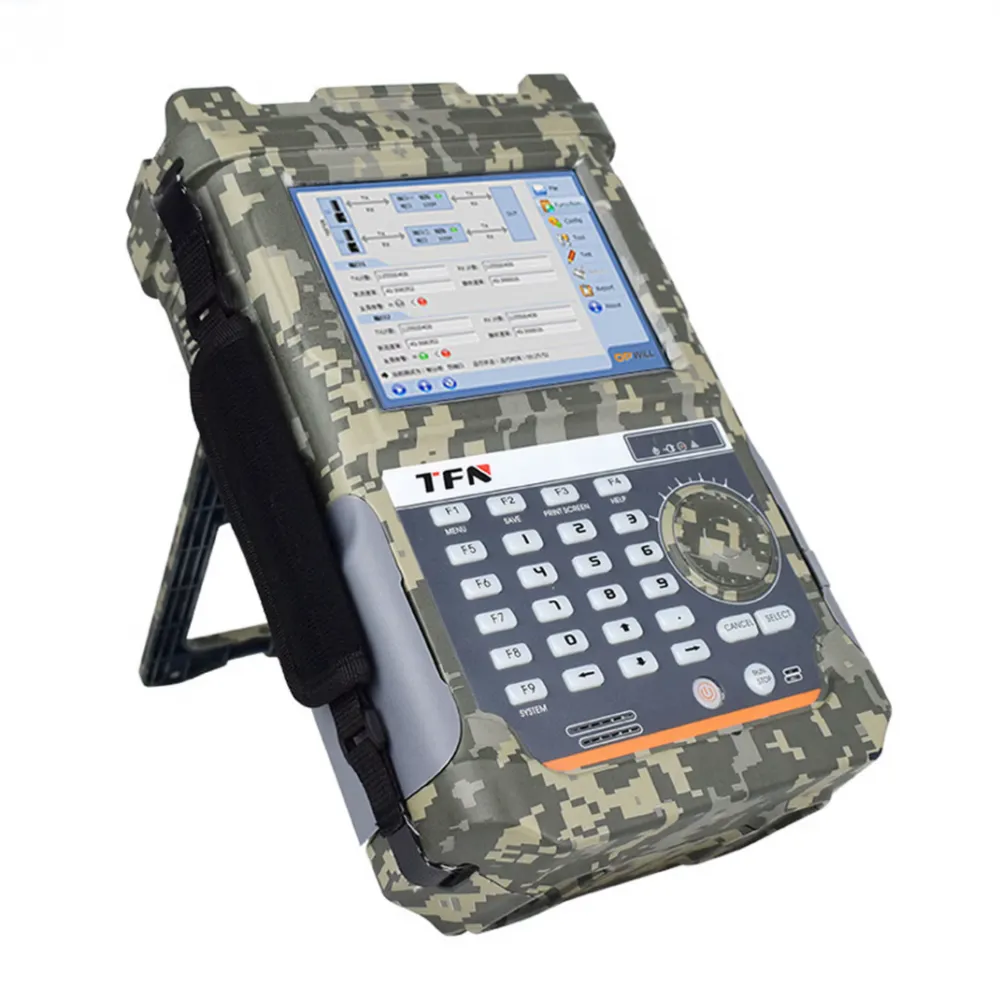

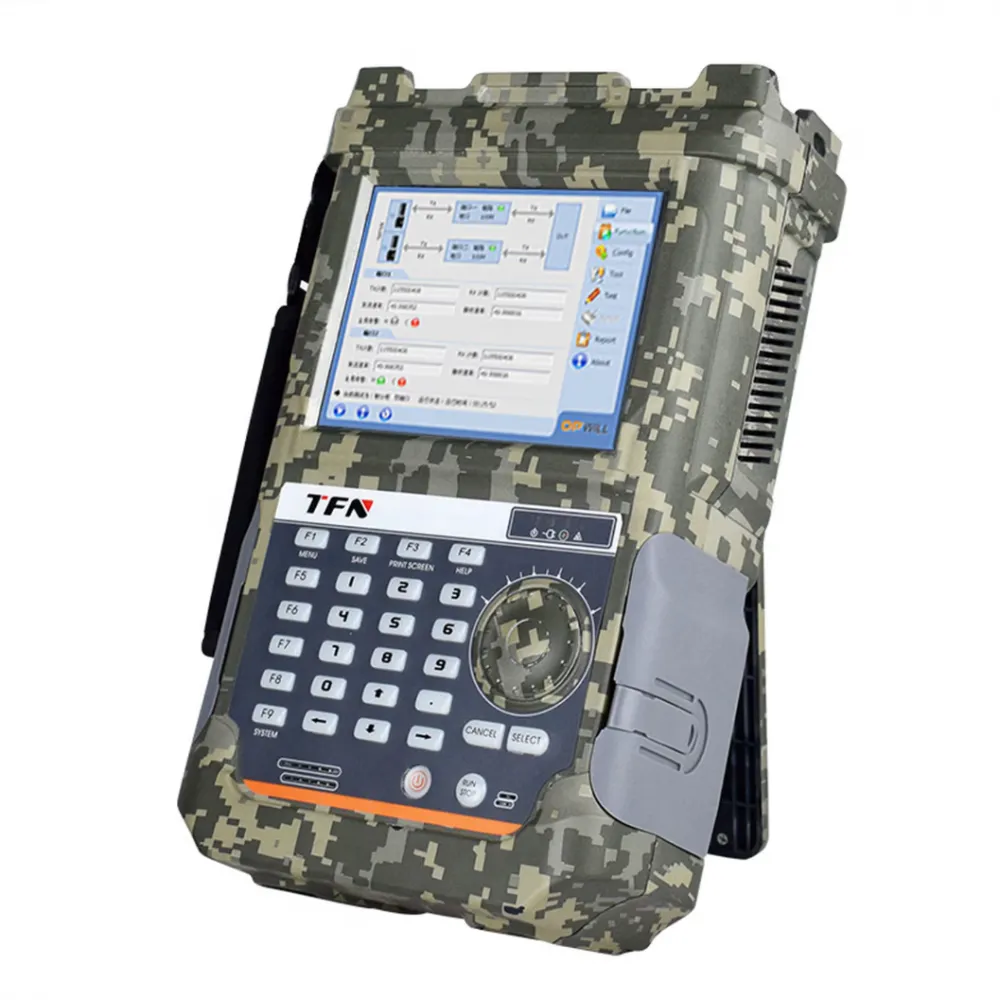

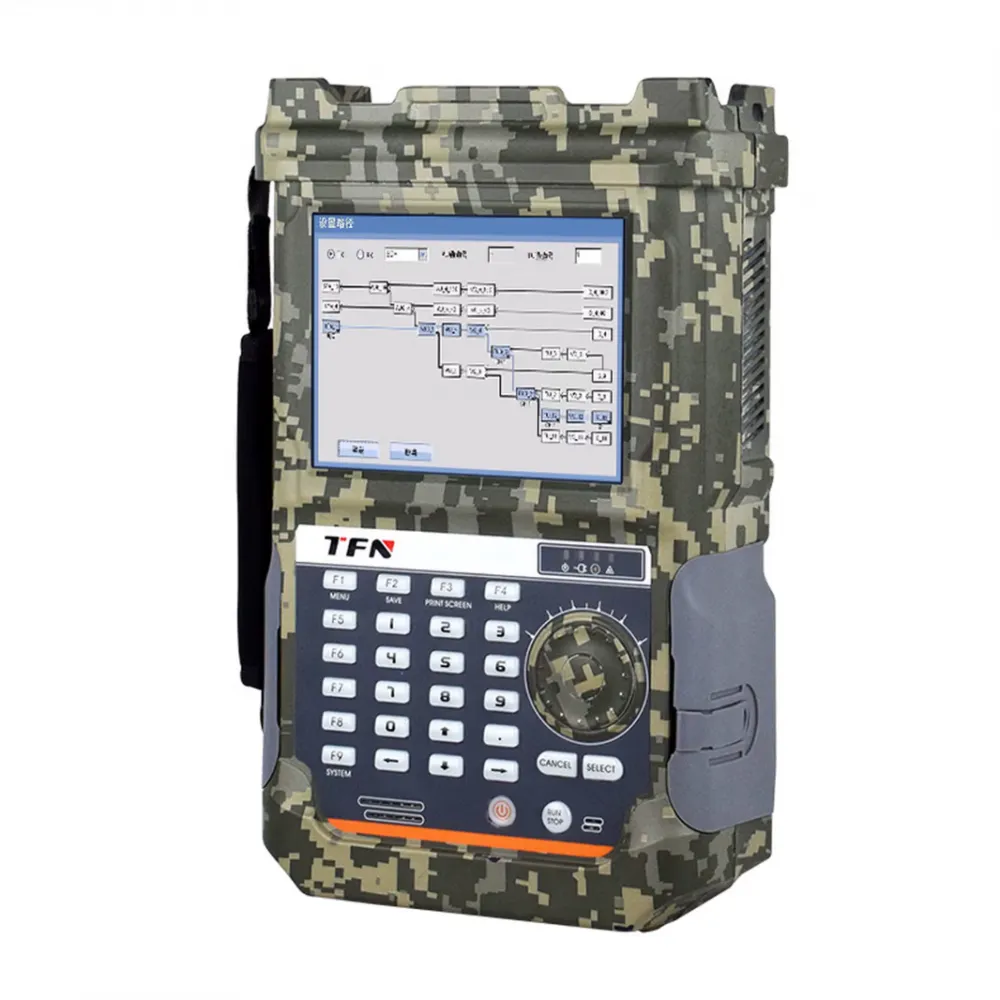

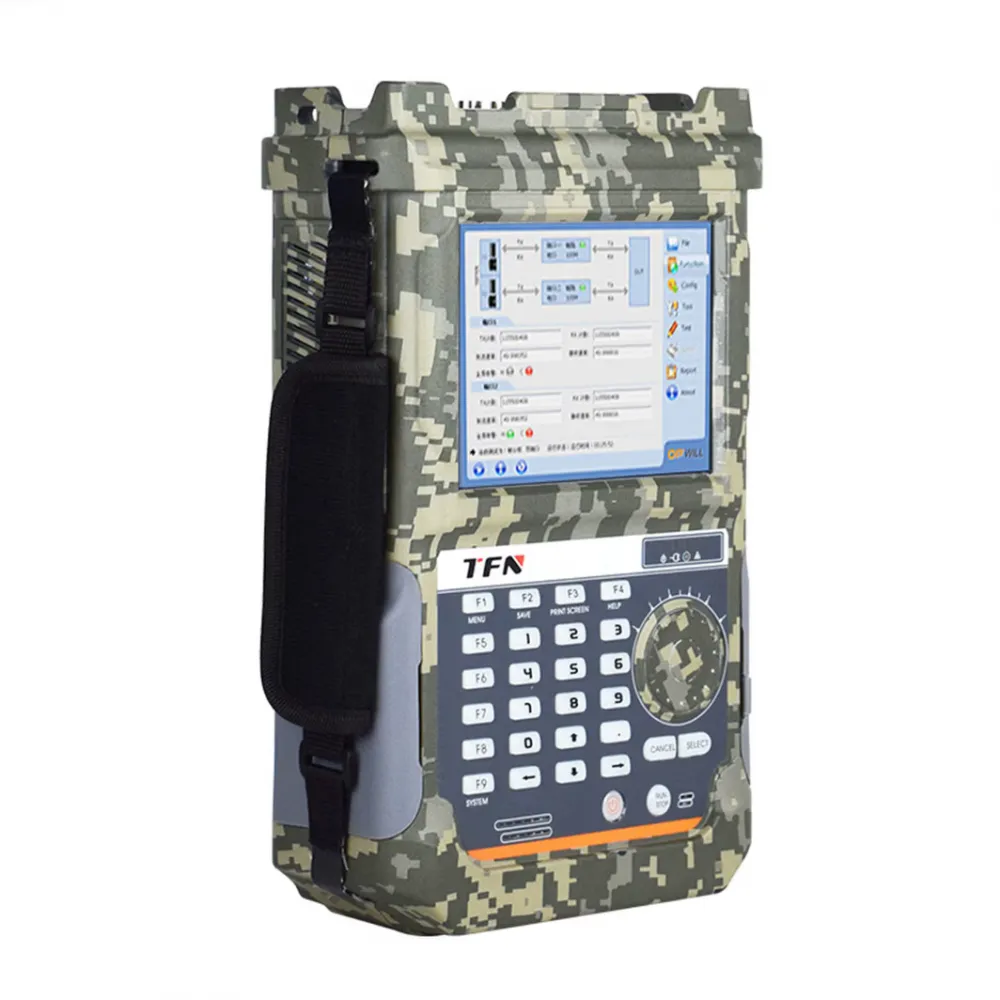

FT100 主机配备 6.5 英寸户外增强型 TFT 彩色触摸显示屏，分辨率 640×480，强光户外可视。整机尺寸 319 毫米高、202 毫米宽、105 毫米深，整机重量 2.8 公斤，机身紧凑坚固便于携带。供电分为可更换锂电池与外接交流电源两种方式，锂电池典型工作时长 4 小时，25 摄氏度环境下充电时长约 6 小时，外接电源支持 100 至 240 伏通用交流电输出 19 伏 4 安直流电。存储容量标配 8G，可按需升级 16G、32G、64G，搭载 USB2.0 接口可快速导出全部测试结果。机身外部接口包含两个 A 型 USB2.0 端口、一个 MiniB 型 USB2.0 端口、10/100M 以太网 RJ45 远程控制端口、3.5 毫米耳机音频接口。

环境适应能力优异，设备工作温度区间为零下 10 摄氏度至 50 摄氏度，存储温度区间零下 40 摄氏度至 70 摄氏度，支持 0% 至 95% 无冷凝相对湿度环境，振动条件下 10Hz 至 500Hz 区间三轴振动小于 1.5g，机械冲击符合 GR-196-CORE 标准，整机通过 EN 系列电磁兼容认证。

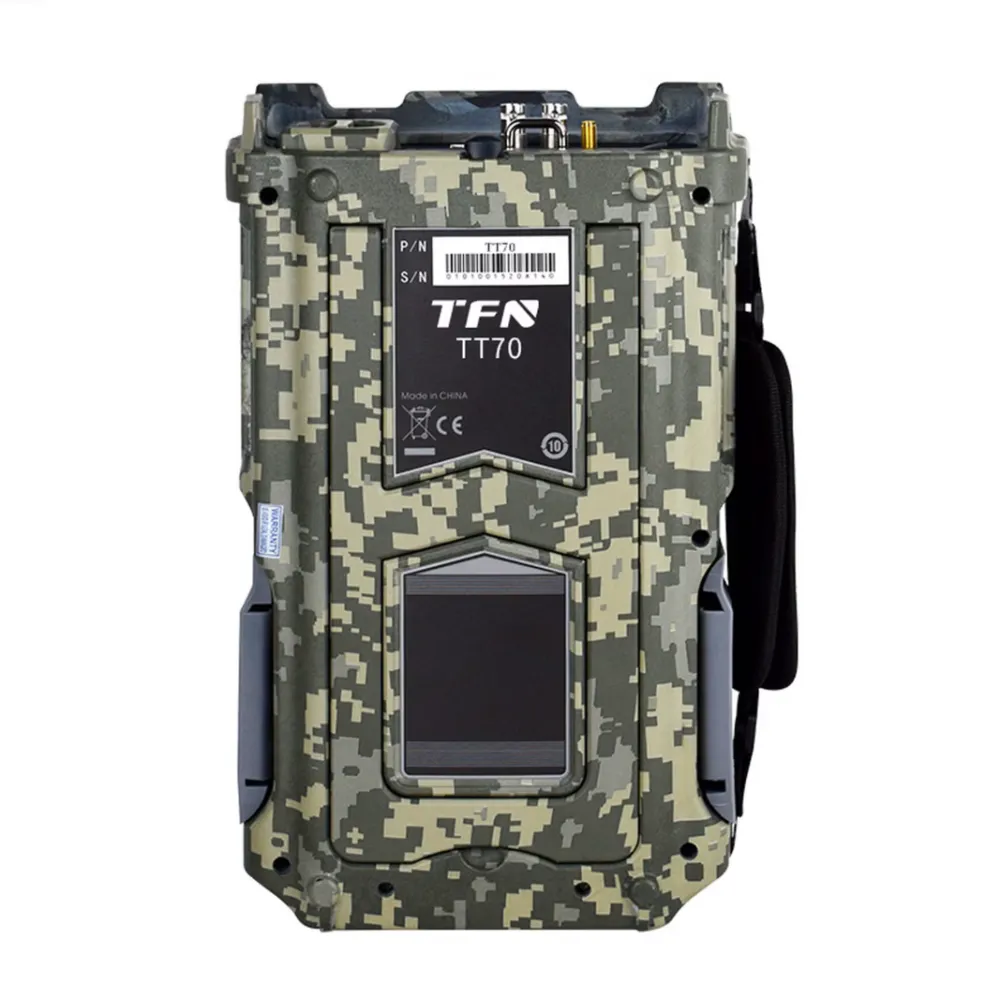

TT70 插拔式测试模块尺寸 25 毫米高、97 毫米宽、259 毫米深，重量仅 0.4 公斤，拆装便捷。业务接口包含两路 SFP + 光口、两路 10/100/1000M 电口，光口可选配 1310nm、1550nm 规格 SFP + 光模块适配长短距离传输链路，双端口支持独立配置，能够同时并行开展两路业务测试。

三、全业务核心测试功能

（一）OTN 测试功能，符合 ITU-T G.709、G.sup43 标准

设备双光口支持 OTU1、OTU2、OTU1e、OTU2e 全规格接口测试，可实现 SDH/SONET 信号同步、异步映射，同时支持 ODUflex 灵活映射模式。完整覆盖 OTU、ODU、OPU、TCM、OTL 各层级告警检测与误码插入，误码支持持续、交替、突发、单比特、速率多种生成方式。设备支持全部 OTN 层级开销字节监测与手动修改，可连续捕获 256 帧开销字节并完成解码，适配 GCC 通信通道调试。内置 FEC 测试功能，遵循 ITU-T O.182 标准，支持 RS (255,239) 制式 FEC 开关控制，统计可纠正、不可纠正误码数量。支持 APS 自动保护倒换时间测量，测量分辨率 0.01 毫秒，环回时延测试分辨率可达 1 微秒，测试时长 60 秒。测试码型兼容 PRBS9、PRBS11、PRBS15、PRBS20、PRBS23、PRBS31 及反向码型，同时支持 16 位自定义测试图案。

（二）SDH/SONET 测试功能，遵循 ITU-T G.707、Telcordia GR-253 标准

光口兼容 STM-1、STM-4、STM-16、STM-64 以及 OC-3、OC-12、OC-48、OC-192 全部主流速率，支持 VC4 至 VC11、VT 全层级映射与解映射，可自动扫描 E1、DS1、E3、DS3 各类支路信号。完整实现 G.783 标准指针测试序列生成、收发侧指针数值实时显示、指针异常事件监测。设备可生成、解码段开销、通道开销全部字节，支持 J0、J1、J2 关键字节解析，连续 256 帧开销捕获分析。可监测并插入 SDH、SONET 全系列告警与误码，支持多种误码插入模式。基于采集到的误码、告警数据完成 G.821、G.826、G.828、G.829、M.2100、M.2110 标准误码性能分析，统计 ES、SES、BBE、UAS 等核心指标。同样具备 APS 倒换时间测量、1 微秒精度环回时延测试能力。

（三）10G 以太网、PTN、IP RAN 测试功能

物理接口配置两路 10G SFP + 光口、两路 10/100/1000M 自适应 RJ45 电口，10G 端口仅支持全双工，千兆电口自适应全双工、半双工模式，自带流量控制功能。内置全套行业标准测试套件，包含 RFC2544 双向性能测试，可测量吞吐量、背对背、传输时延、帧丢失；Y.1564 业务验收测试，适配 5G 移动回程、政企专线，验证 CIR、EIR、时延、抖动、丢包指标；RFC6349 标准 TCP 吞吐量测试，自动计算带宽时延积、TCP 重传比例、传输效率；RFC3393 数据包抖动测试，评估 VoIP 语音业务传输质量。

流量仿真能力强大，最多同时生成并分析 512 条独立数据流，帧长支持 46 字节至 16000 字节自定义，流量模式包含持续、突发、递增、固定帧长、随机帧长等多种类型。可自定义源目 MAC、IP 地址，支持 IPv4、IPv6 双协议，三层堆叠 VLAN、三层 MPLS 标签自由配置，VLAN ID、MPLS Label 支持递增、递减、随机生成。

支持离线测试、在线穿通监测两种模式，穿通测试过程中可人为添加网络损伤，模拟丢包、错包、延迟等故障场景；在线业务扫描功能可识别链路内所有基于 MAC、IP、VLAN、MPLS 标签的业务并统计流量利用率。支持一至四层远端智能环回，单台仪表即可完成双向非对称业务测试。配套全套 IP 辅助测试工具，包含批量*** PING、路由追踪、CAT5 线缆故障定位、FTP 上传下载仿真、网页 HTTP 访问模拟，配备 100M 缓存以太网抓包功能，抓包文件为标准 CAP 格式，可直接导入 Wireshark 软件解析。

（四）同步网络测试（5G 承载必备）

完整支持 IEEE1588v2 PTP、SyncE 同步时钟、RFC6349 相关测试功能，适配 5G 基站回传高精度同步验收场景，可测量时钟精度、频偏、同步抖动，校验整网同步链路运行稳定性。

四、两大主流测试工作模式

***种为离线测试，多用于工程开通、项目验收场景。可完成端到端链路无差错传输验证、SDH/OTN 映射配置核对、APS 保护倒换性能压力测试、***长期误码性能测试、政企专线 Y.1564 业务验收、RFC2544 带宽性能检测。

***种为在线测试，多用于机房日常运维、现网故障排查。依托穿通模式实现链路无损在线监测，不会中断正在运行的业务；实时解码链路开销、监测指针波动、实时统计误码与告警并生成可视化直方图；一键扫描在线全部业务，快速定位异常流量与故障支路。

五、典型应用场景

***，运营商移动承载网场景，用于 5G IP RAN、PTN、OTN 传输链路新建开通、网络割接验收、日常周期性巡检、***同步网校准； ***，政企专线工程场景，10G 政企宽带、传统 SDH 专线、云互联专线的交付验收、带宽性能核验； 第三，设备厂商研发调试场景，光传输设备、交换机、路由器出厂性能检测、协议兼容性验证； 第四，通信工程施工单位场景，基站配套传输链路、机房设备安装交付、光缆链路故障排查； 第五，行业专网场景，电力 OTN 专网、广电双向 SDH 传输网络的运维测试与故障定位。

六、标准配套配件与售后质保

设备标准配套配件包含 3 米 LC/PC 光纤测试跳线、CAT5 规格以太网测试跳线、10G 1310nm 15KM 距离 SFP + 光模块、FT100 主机专用 19 伏电源适配器、2 米交流电源线、可替换锂离子充电电池、设备操作光盘、便携防护仪表包。

质保政策：FT100 测试主机享受三年整机保修，电源适配器、充电锂电池等耗材配件享受一年保修服务。

七、产品总结

TFN FT100 搭配 TT70 双光双电 10G 综合测试模块，是适配 5G 承载网络的高性价比一体化测试解决方案。单套设备覆盖 OTN/SDH 光传输、万兆以太网数据业务、高精度同步时钟三大核心测试需求，兼顾机房固定调试与野外基站户外施工，全面覆盖行业通用测试标准，机身轻量化、操作直观便捷、功能高度集成，能够有效降低通信企业仪表采购、外出携带、后期维护的综合成本，是传输网络工程交付、日常运维、设备研发场景的标准化主力测试工具。
