一、型号与对称结构说明

完整型号：FTX300 1RCZ1-R CU/XLPE/CUTO/LSZH Class2

· FTX300：FIRETOX 低烟无卤防火系列

· 1RCZ1-R：铜带绕包全屏蔽（CUTO）+XLPE 绝缘 + LSZH 护套

· 3C+3E 对称结构：3 根动力主线 + 3 根独立接地导体，行业简称 3C+3E

· Class2：IEC60228 第 2 类多股柔性退火铜导体

核心设计亮点：采用 1/10 电导率铜带全屏蔽，3 主 3 地对称排布，降低线间分布电容，维持回路阻抗平衡，大幅抑制变频器 PWM 脉冲产生的电磁辐射、射频干扰与线间串扰，专门适配变速驱动 VSD、伺服变频系统。

二、适用应用场景

1. 工业变频驱动系统：变频器与变频电机、伺服主轴配套连接线，解决高频谐波干扰问题；

2. 自动化产线设备：机床、冶金、造纸、风机水泵大功率变速传动装置；

3. 高危防火工况：石化工厂、发电站、地铁、医院、机场等消防等级严苛场所；

4. 海外成套设备出口：完整符合 IEC ***，适配欧盟、英联邦设备项目；

5. 精密测控配套：周边布置传感器、仪表，需要低辐射、低干扰布线场景。

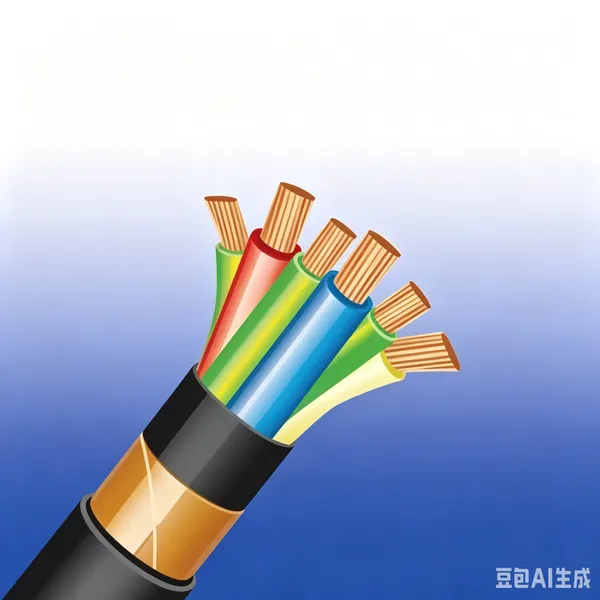

三、电缆完整分层结构

1. 导体：退火多股平纹铜，IEC 60228 Class2，导电均衡、柔韧性佳；

2. XLPE 绝缘：交联聚乙烯复合物，长期 90℃耐热，耐变频脉冲电压；

3. 芯线排布：3 根动力芯 + 3 根独立接地芯对称均衡布局；

4. 屏蔽层 CUTO：全覆盖铜带绕包屏蔽，电导率 1/10，连续接地回路，高效阻隔 EMI/RFI 干扰；

5. LSZH 外护套：热塑性低烟无卤复合物 BS7655-6.1 LTS3；可选热固型 SW2-SW4； 可选定制护套功能：抗 UV、耐烃耐油、防鼠、防白蚁；

6. 标准护套颜色：黑色，可按需定制其他色号。

四、全套防火环保***（现行有效，作废 * 标准剔除）

1. 阻燃性能

1）单根垂直阻燃：EN 60332-1-2 / IEC 60332-1-2 / BS EN 60332-1-2 / VDE0482-332-1 2）成束 Cat.C 阻燃：EN 60332-3-24 / IEC 60332-3-24 / BS EN 60332-3-24 / VDE 0482-332-3

2. 无卤环保指标

1）无卤素判定：IEC 60754-1 / EN 50267-2-1 2）低腐蚀性烟气：IEC 60754-2 / EN 50267-2-2 3）低透光烟雾：IEC 61034-1&2 / EN 61034-1&2 4）低毒烟气标准：NES 02-713、NF C 20-454

五、芯线配色规范

· 动力芯：红色、黄色、蓝色

· 接地芯：黄 / 绿双色（3 根独立地线）

· 外护套：黑色，支持客户定制颜色

六、热物理与基础电气参数

1. 额定电压：600/1000V

2. 长期固定敷设导体温度：90℃（XLPE 绝缘）

3. 短路短时耐受温度：250℃（持续≤5s）

4. 最小弯曲半径：10× 线缆成品外径

5. 基准环境参考温度：30℃

6. 屏蔽优势：对称 3C+3E + 全覆盖铜带，低电容、低射频辐射、阻抗均衡

七、阻抗与电压降数据表

表格统一标注：r = 导体电阻，x = 电抗，z = 总阻抗，单位 mV/A/m，覆盖直流、单相、三相不同敷设工况，完整适配工程压降选型计算。

十、产品核心竞争优势

1. 3C+3E 对称***变频结构：3 动力 3 地线均衡排布，***降低分布电容，平衡回路阻抗，从根源抑制变频器谐波、射频辐射，避免干扰周边传感器；

2. 全覆盖铜带屏蔽 CUTO：连续铜带绕包，屏蔽导电性能优于铝箔，长期高频工况屏蔽效果稳定，降低电机噪音、延长设备寿命；

3. 全系列 LSZH 防火环保：单根 + 成束双重阻燃，火灾低烟、无卤、低毒低腐蚀，地铁、医院、石化等高防火场所强制适配；

4. 90℃ XLPE 高性能绝缘：耐受变频高频脉冲电压，短路短时 250℃不击穿，载流量优于普通 PVC 变频电缆；

5. IEC ***合规：遵循 IEC60502-1，全套阻燃无卤***，欧盟、英联邦设备出口直接配套；

6. 适配多种恶劣环境：可选耐油、抗 UV、防鼠蚁特种护套，室内桥架、户外管道、设备机房通用；

7. 宽规格全覆盖：1.5~300mm? 完整截面系列，满足小功率伺服至大功率风机水泵全场景；

8. 工程施工友好：10 倍外径弯曲半径，大截面仍具备良好弯折性能，适配狭小机柜、密集线槽布线；

9. 一站式定制服务：护套材质、防护功能、护套颜色、长度印字均可按需定制，批量快速交付。
