鲁杯电气中性点接地电阻器6.3KV-600A-10S用于发电机 变压器 高压开关柜 变电站

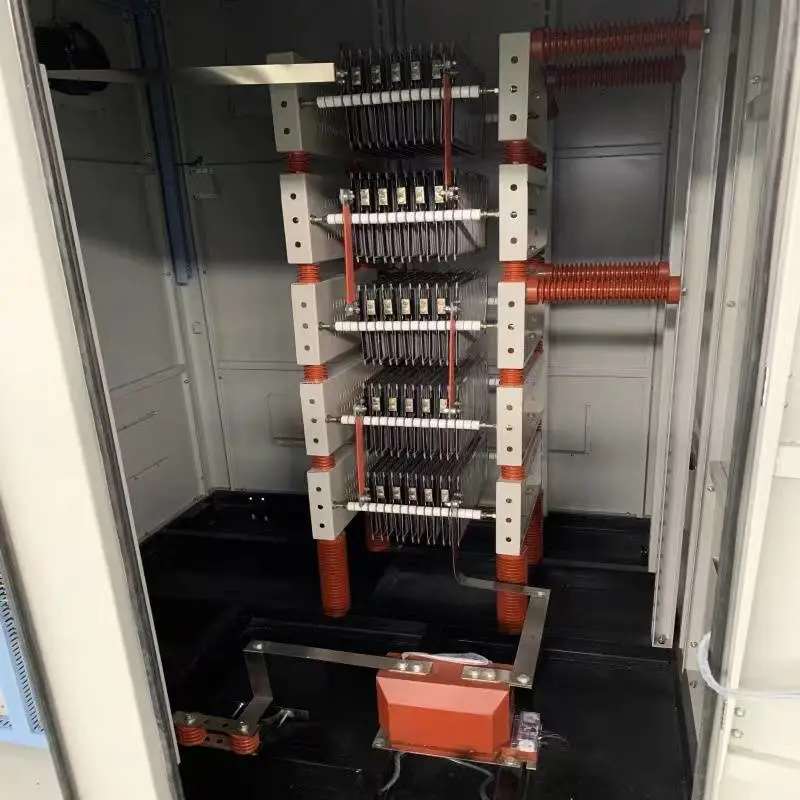

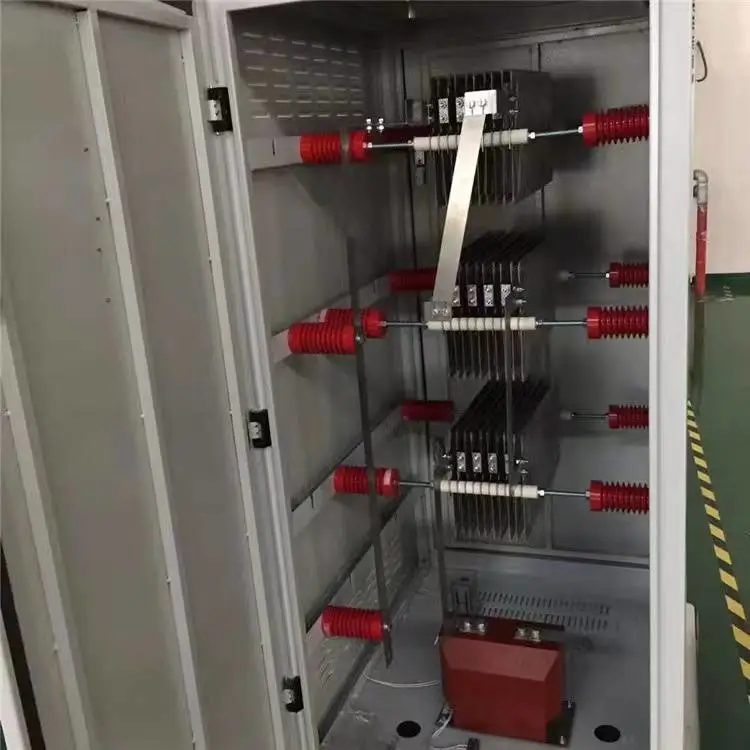

NGR系列中性点接地电阻柜装置适用于3～66KV以电缆线路为主的城市配电网、大型工矿企业、机场、港口、地铁等重要电力用户的配电网以及发电厂发电机和厂用电系统，是用于联接变压器或发电机与大地之间的一种保护型电器。

产品电阻元件采用*镍铬合金电热金属材料，具有耐高温、抗氧化性能力强、抗拉强度高、电阻***及阻值稳定等特点，尤其是在高温1000℃下仍然能够保持良好的电热金属性能，产品运行安全、可靠。

根据不同的接线方式或客户需求，可配置环氧树脂浇注干式接地变压器、零序电流互感器、单相隔离开关、电阻器在线监测装置、加热器以及温湿度控制器等。

产品特点

NGR系列中性点接地电阻元件采用电阻、特殊配方的不锈钢合金制造，其主要性能特点有：

耐受高温：熔点为（1375-1500℃），高使用温度1000℃；

抗拉强度高：抗拉强度700Mpa，在900～1000℃高温下，机械强度基本保持不变;

电阻***：电阻率为1.25?Ω.m,有利于减小电阻元件尺寸；

阻值稳定：电阻温度系数1.05х10-4Ω/℃，在高温情况下阻值变化很小，有利于***保护的灵敏度；

抗氧化能力强：在1000℃左右的高温下仍能保持良好的抗氧化性能。适宜于污染严重的环境;

高韧性：在温度剧烈变化的运行条件下，仍保持良好的韧性，不易断裂；

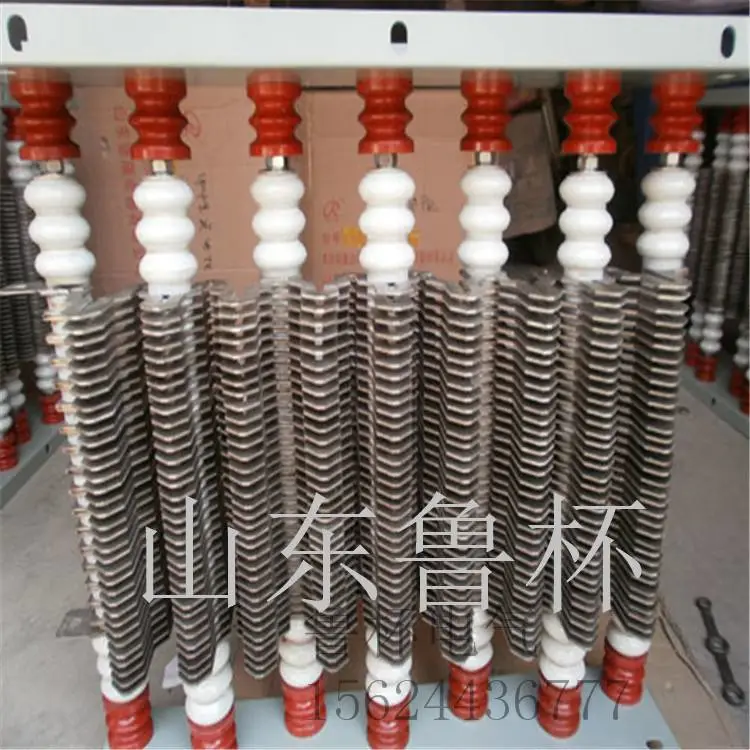

类型齐全：按照通流能力的大小，有带状、栅格型、螺旋绕线型、肋形绕线型、平滑绕线型等多种结构类型电阻元件；

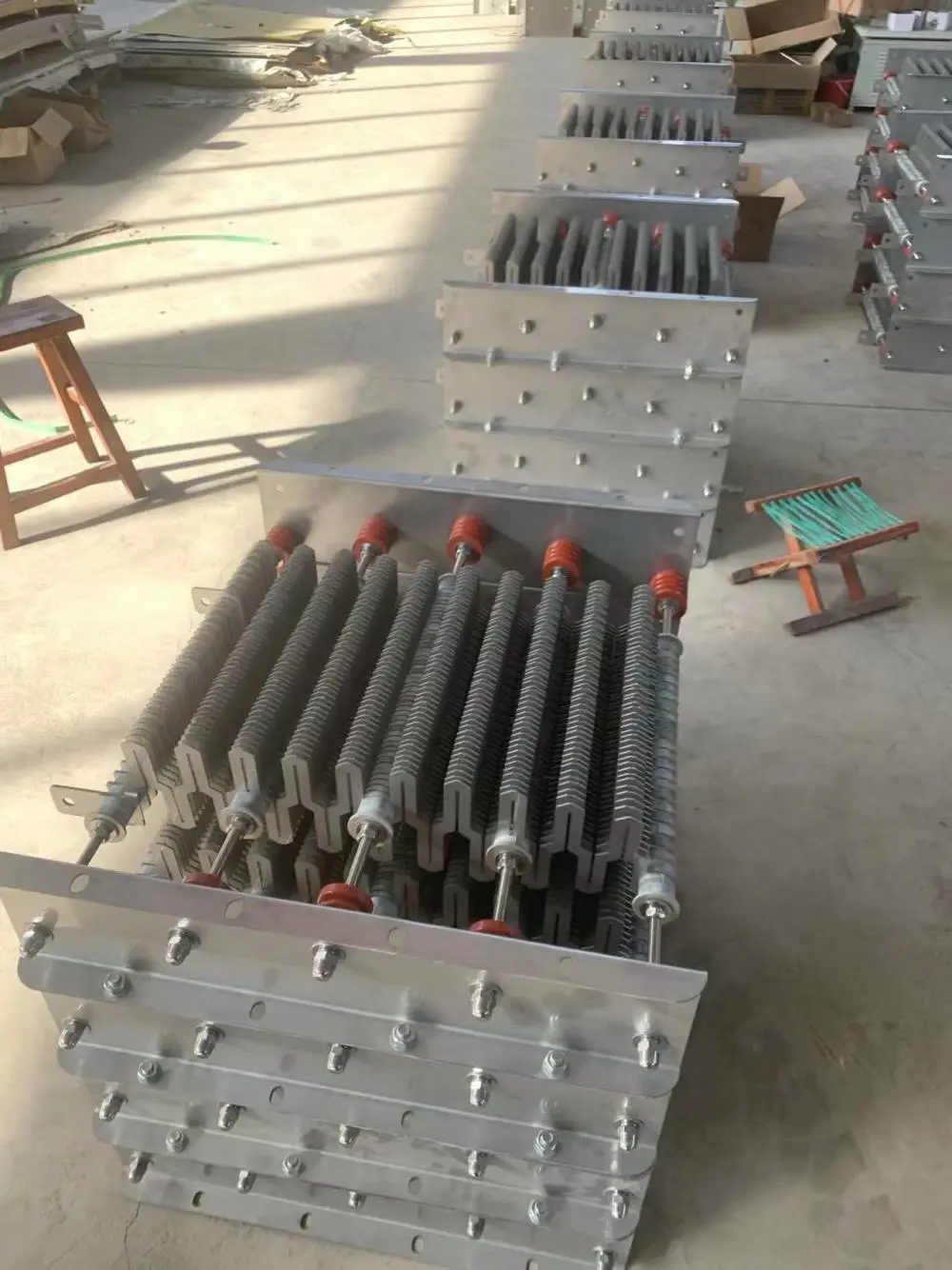

电阻元件模块化：每种类型的电阻制造成多种规格的标准元件，实现模块化。通过串、并联的方法，可以任意组合，以适应您对通流能力、电压、阻值等各种参数的要求，替换方便；

佳散热设计：柜体结构具有佳的冷却气流通路，散热效果良好，消除了局部高温点和易灼烧点；

使用寿命长：承诺使用寿命30年。客户回访发现，在役在的电阻柜中，运行时间长的已超过50年。

执行标准

DL/T780-2001 配电系统中性点接地电阻器

GB6450 干式电力变压器

DL/T620-1997 交流电气装置地过电压保护和绝缘配合

GB/T16927-1997 高电压试验技术

GB1208-1997 电流互感器

GB4208-1993 外壳防护等级(IP代码)

IEEE32-1972 中性点接地装置的技术、术语和试验

GB311.1-1997 高压输配电设备的绝缘配合

DL/T593-1996 高压开关设备共用订货技术导则

GB/T11022-1999 电气装置安装工程电气设备交接试验标准

其他相关及电力行业标准

适用条件

周围空气温度：上限+50℃，下限-35℃

海拔高度：一般不超过1000m

风压：不大于700Mpa（相当于风速34m/s）

地震烈度：不大于8级

覆冰厚度：不大于15mm

空气污秽等级：不大于IV级

型号及意义

N　G R -□ /□ -□

│ │ │ │ │ └额定通流时间Rated current duration

│ │ │ │ └──额定电流Rated current capacity

│ │ │ └────系统额定电压Rated system voltage

│ │ └──────电阻器Resistor

│ └────── ─接地Grounding

└─────────中性点Neutral

主要技术参数
