海德汉TTR ERM 200 C AK ERM 2480读数头配套磁栅鼓

核心区分定义

1. TTR ERM200C：ERM200 系列磁栅鼓（光栅载体），C 代表距离编码多点基准，仅适配 AK ERM220 读数头，TTL 脉冲配套场景

2. AK ERM2480：ERM2400 系列增量读数头，1Vpp 正弦信号，仅可搭配 TTR ERM2400/2400C 磁栅鼓，二者无法交叉配套混用

一、核心参数对比表

海德汉长度计的***性能不仅源于***的测量技术，还得益于其科学合理的结构设计。优化的结构设计不仅***了测量精度，还提升了设备的耐用性和可靠性，使其能在复杂的工业环境中长时间稳定工作。

海德汉长度计介绍

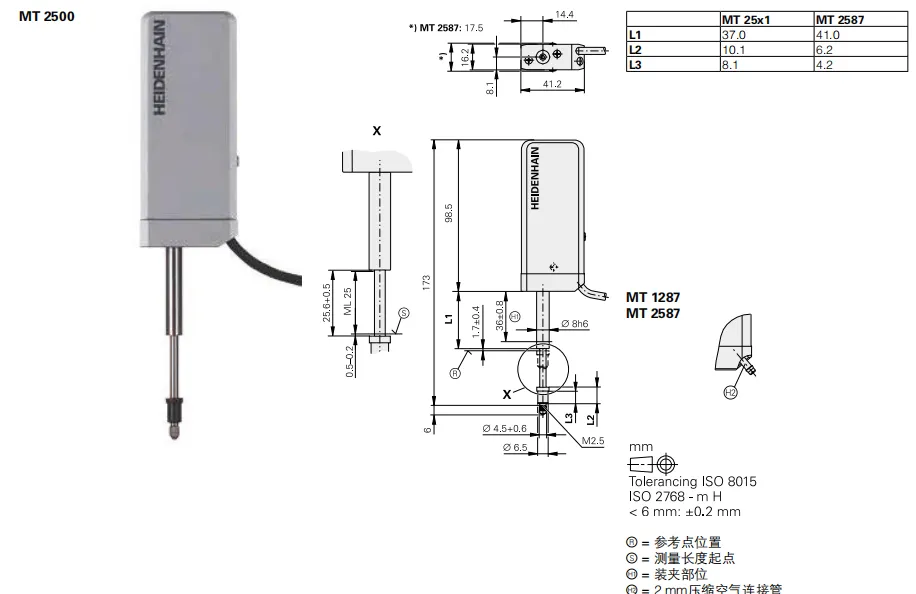

主要由光栅尺、读数头、测量触头、测量杆、外壳和连接线等部分组成。

光栅尺作为核心测量部件，采用玻璃或玻璃陶瓷基体，具有高强度、高硬度、热稳定性好的特点，能有效抵抗磨损和变形，***测量基准的长期稳定。

读数头内部采用高精度五轴承系统设计，确保光学机械系统的稳定性和优异的重复定位性，减少运动过程中的偏差

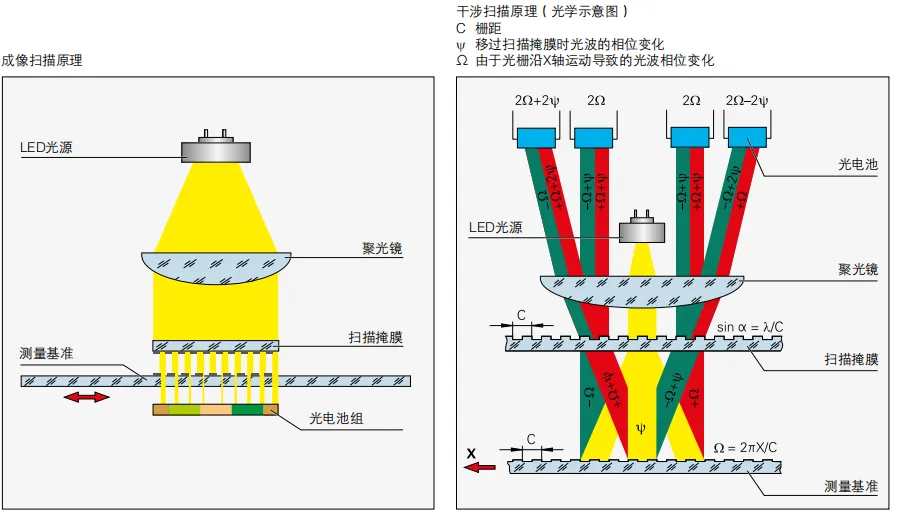

红外发光二极管光源体积小、寿命长，为光电扫描提供稳定的光线支持；扫描电路采用集成化设计，结构紧凑，抗干扰能力强。

测量触头和测量杆的设计注重耐磨性和稳定性。测量触头采用高硬度合金材料制造，能承受频繁的测量接触，减少磨损；测量杆采用精密加工工艺，表面光滑，配合滚珠轴承导轨，实现低摩擦运动，确保测量过程的平稳性和准确性。部分型号的测量杆带有密珠导轨导向，能承受极高径向作用力，进一步提升了结构稳定性。

工业应用注意事项

海德汉长度计可能出现多种常见问题。若测量精度下降，可能是光栅尺面污染或安装松动，需清洁光栅尺面并检查紧固螺钉

若测量数据波动较大，可能是受到电磁干扰或振动影响，需重新整理线路，远离干扰源，或增加减震装置

若设备无法正常通讯，可能是连接线损坏或接口松动，需检查连接线和接口，必要时更换连接线；若读数头报警，可能是光源故障或内部电路问题，需联系专业人员检修。

安装教程

1.安装位置限制必须将读数头朝上安装，需增加辅助密封装置，防止异物进入壳体内部。

2.连接电源和信号线路时，需关闭电源后进行插拔，避免电路损坏。安装完成后，需进行试运行，检查设备运行是否平稳，测量数据是否稳定。

维护保养方面，除了常规的清洁和校准，还需注意防护密封条的维护，可定期在密封条上涂抹一薄层硅油，延长其使用寿命，但需避免硅油溅落在玻璃光栅刻划面上。定期检查安装联接螺钉是否松动，若发现松动及时紧固。避免将设备置于有严重腐蚀作用的环境中，防止光栅铬层和表面被腐蚀，影响测量精度。
