行业痛点与解决方案

在电子元器件采购与生产过程中，工程师经常面临芯片表面标识与功能不匹配、芯片需重新编程、或对旧芯片进行表面处理以便二次利用等难题。传统的人工打磨或化学去字方式不仅效率低下、精度不可控，还容易损伤芯片引脚或内部结构，导致良率下降。同时，MCU（微控制器）代烧录环节往往需要多道工序分离，如先磨字、再打字、***编带，不同供应商之间衔接困难，严重影响交付周期。东莞市同芯激光科技有限公司针对这一行业痛点，整合了激光磨字、高精度打字、自动编带以及MCU代烧录四项核心工艺，推出IC去字代烧服务 编带磨面打字一条龙，可配合客户现有的烧录机使用，真正实现从芯片表面处理到编程包装的全流程一站式服务。公司拥有多年电子元器件加工经验，配备专业激光设备与自动化编带线，以技术改进替代人工操作，确保每一颗芯片都达到工业级质量要求。

工作机制与产品特点

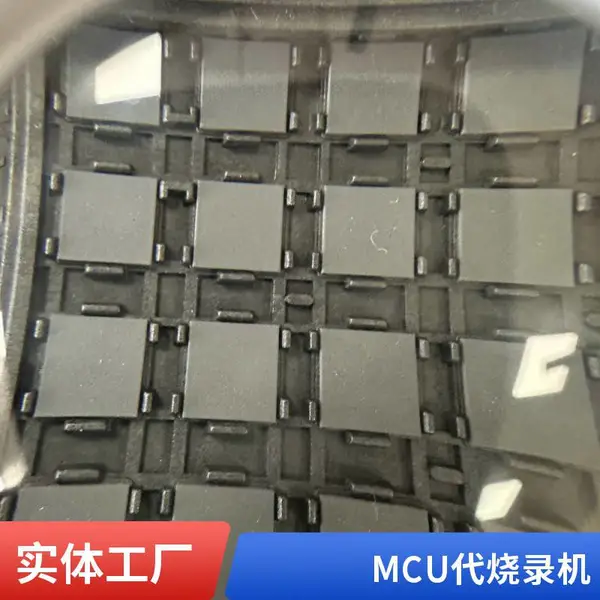

• 激光磨字去字：采用高能量激光束精准扫描芯片表面原有字符，不损伤芯片底部及引脚，去除深度可控（0.01-0.03mm），满足不同厚度塑封体要求。

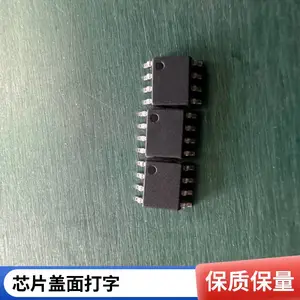

• 高速打字（盖面）：利用激光打标或机械刻印技术，在芯片表面重新加工客户所需的标识、型号、批号等信息，字体清晰耐磨，附着力强。
• 与烧录机无缝对接：加工后的芯片可直接上机烧录，编带方向、间距、进料方式均根据客户烧录机型号定制，减少人工干预，提高效率。

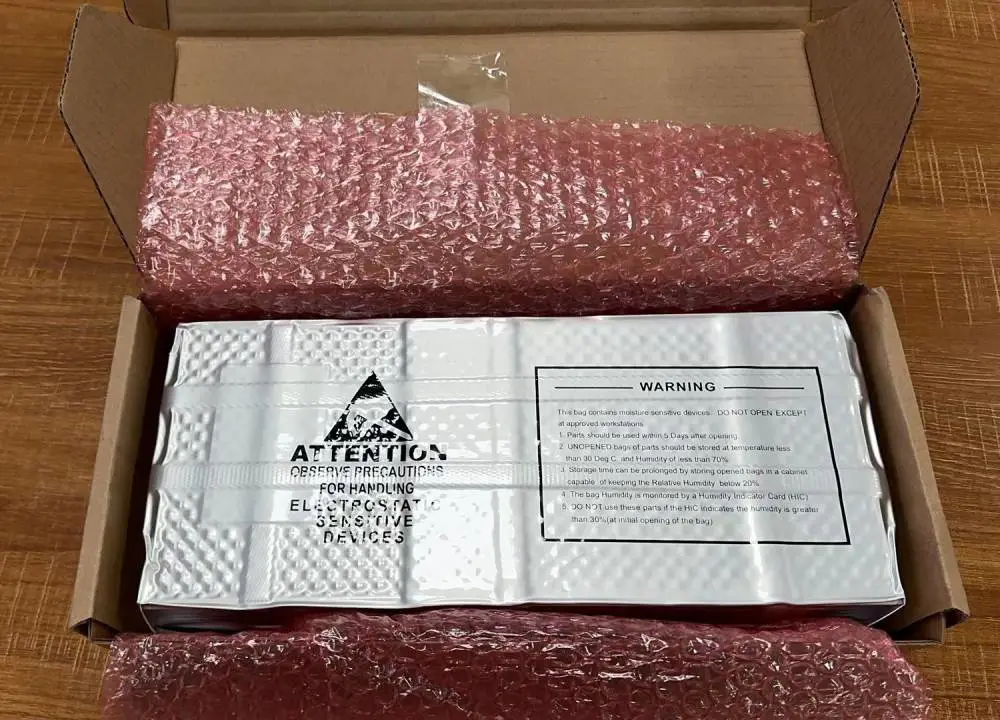

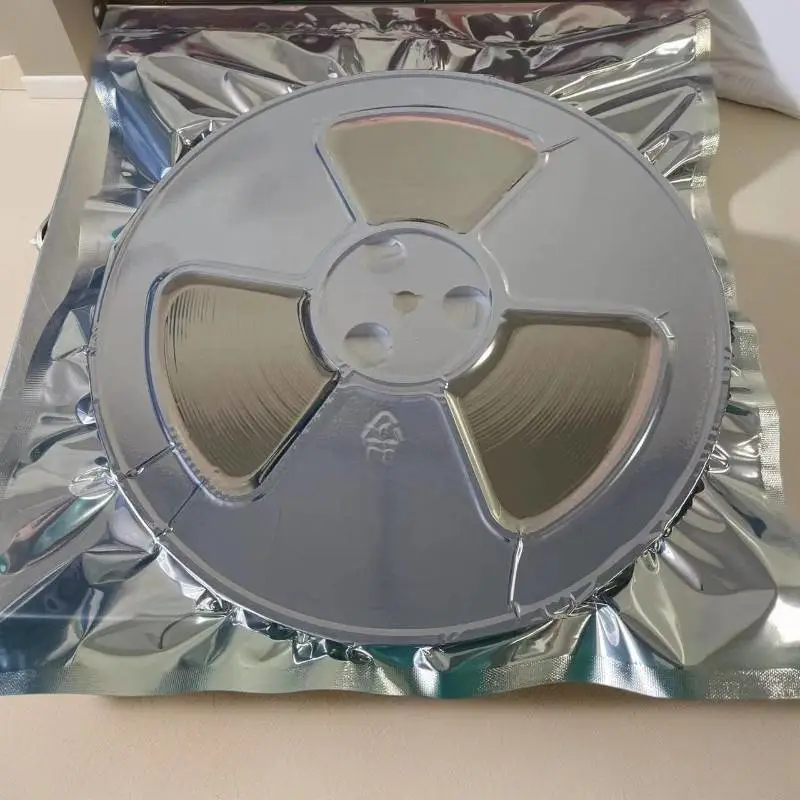

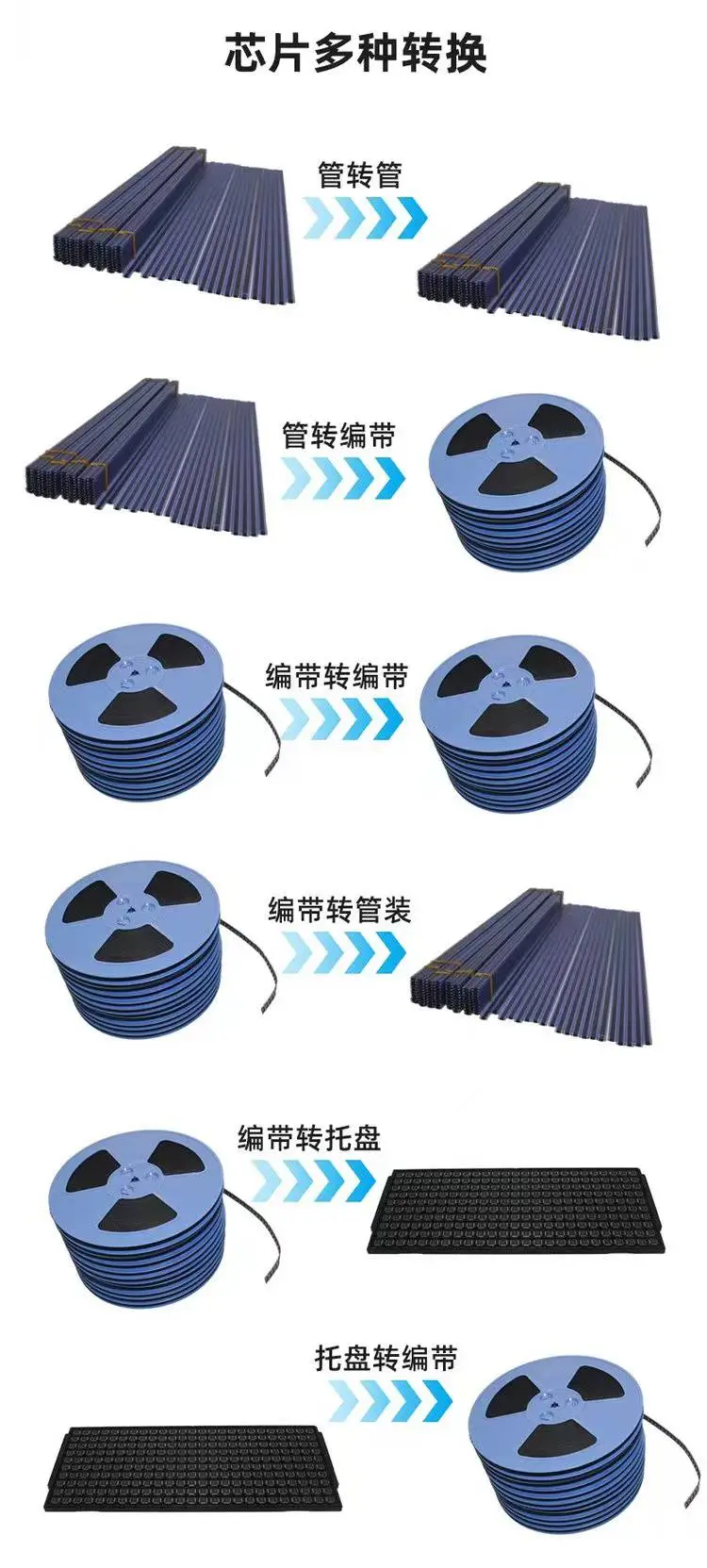

• 编带打包一条龙：从磨字、打字到编带包装全部在同一生产线完成，减少周转环节，降低损伤风险，支持8mm-32mm载带规格。
• 智能分拣与检测：配置视觉检测系统，自动识别字符完整度、位置偏移、编带方向错误，不良品自动剔除，确保最终交付良率。

技术规格参考

信任背书与公司优势

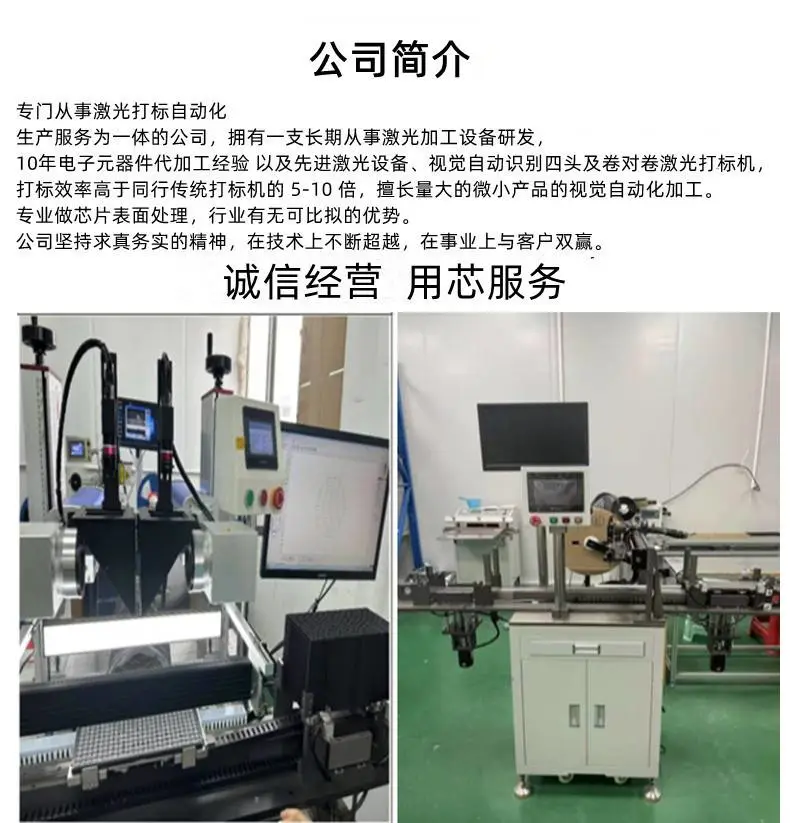

东莞市同芯激光科技有限公司扎根电子元器件加工领域多年，已为珠三角、长三角地区多家电子制造企业提供持续的芯片磨字、刻字及代烧录服务。公司严格遵循***质量管理体系，对每一批来料进行来料检验，加工过程实施首件确认、过程巡检、最终出货检验的三级管控。以实际案例为例：某客户委托加工的5000颗MCU芯片，从磨字、打字到编带，总交付周期仅2个工作日，经客户上机测试，烧录通过率***，未出现任何因表面处理导致的烧录故障。我们强调“服务即产品”，所有加工环节均保留可追溯记录，确保客户在出现问题时能快速定位。

咨询建议

如果您目前正面临芯片表面标识混乱、需要备份或重新编程、或希望整合供应链减少沟通成本，建议您先提供芯片样品及烧录机型号，我们将为您免费评估加工可行性并出具工艺方案。我们的工程师团队会根据您的具体需求定制磨字深度、打字内容、编带方向等参数，确保与您的烧录设备***匹配。欢迎联系东莞市同芯激光科技有限公司，让我们用专业的技术为您的生产保驾护航。

FAQ（常见问题解答）

1. Q：激光磨字会损伤芯片内部电路吗？
   A：激光去字仅作用于芯片表面塑封层，深度控制在0.01-0.03mm，远小于塑封体厚度（通常>0.5mm），且激光能量经过精密校准，不会影响内部晶圆及引线键合。我们每批次都会进行电性测试验证。
2. Q：打字后字符的耐磨性如何？
   A：采用激光打标工艺，字符与塑封材料形成熔融结合，耐擦拭、耐溶剂、耐高温（260℃回流焊测试），符合工业级字符可靠性要求。
3. Q：能否配合我现有的烧录机使用？编带方向是否可定制？
   A：完全可以。您只需提供烧录机型号及进料方向要求，我们会调整编带孔距、方向（如引脚朝上或朝下）、载带材质等，确保与您的设备无缝对接，无需额外改造。
4. Q：最小起订量是多少？打样周期多长？
   A：为支持小批量研发，我们提供样品服务，最小起订量可低至100颗。常规打样周期1-2个工作日，加急可当天完成，批量订单视数量约定。
5. Q：如果芯片已编带，是否可以直接加工？
   A：可以。我们支持来料编带直接加工，但需确认编带材质是否耐激光（如纸质载带需更换为塑料载带后再加工）。建议您提前提供样品测试。
6. Q：你们的加工良率如何***？不良品如何处理？
   A：我们配备视觉检测系统，对每颗芯片进行字符识别、位置偏移、编带方向等检测，不良品自动剔除并单独存放。良率承诺≥99.5%，实际长期数据稳定在99.8%以上。不良品可协商进行二次加工或报废处理。
7. Q：芯片代烧录是否包含程序保密？
   A：我们严格遵守客户保密协议，烧录程序文件仅用于该批次生产，不留存、不泄露。生产完成后可提供保密销毁证明，并支持客户现场监督。
8. Q：加工后芯片的电气性能是否会下降？
   A：根据长期跟踪测试，激光磨字、打字及编带过程属于物理加工，不涉及芯片电气特性改变。我们可提供加工前后的电参数对比报告（如功耗、时序等），确保性能一致。
