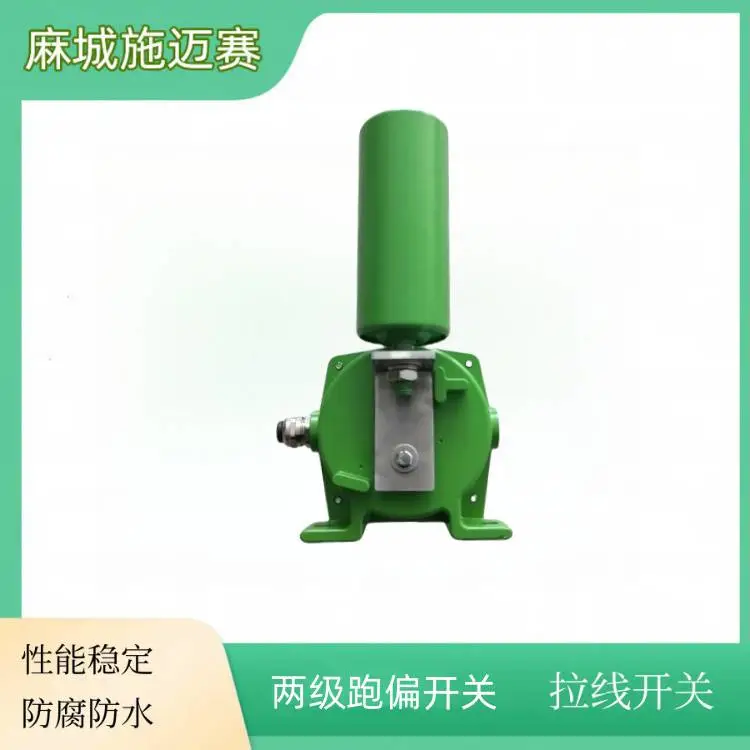

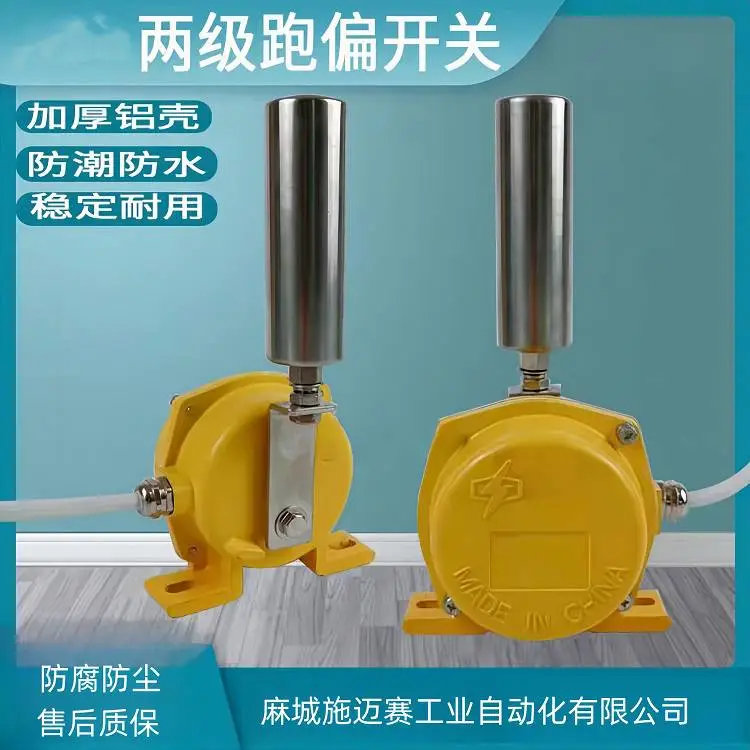

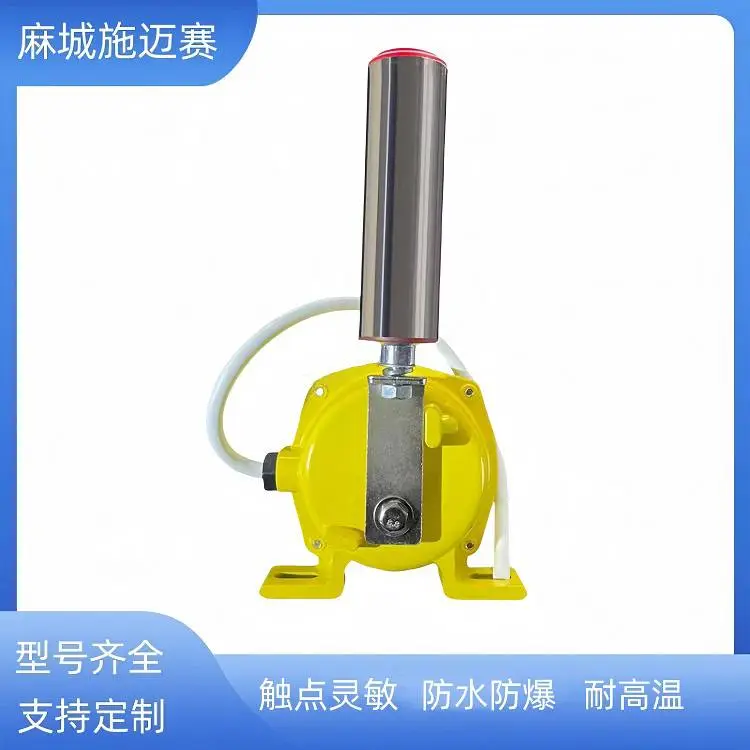

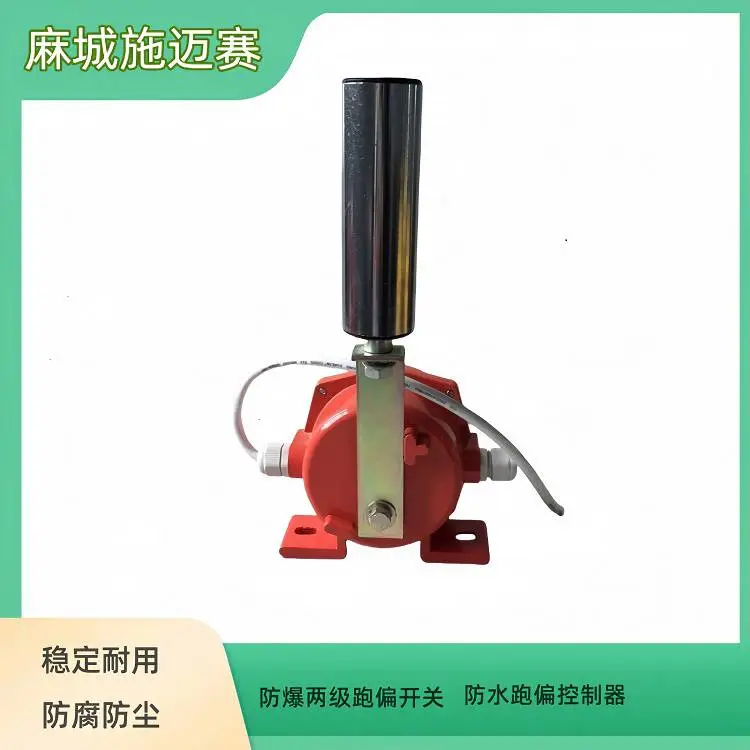

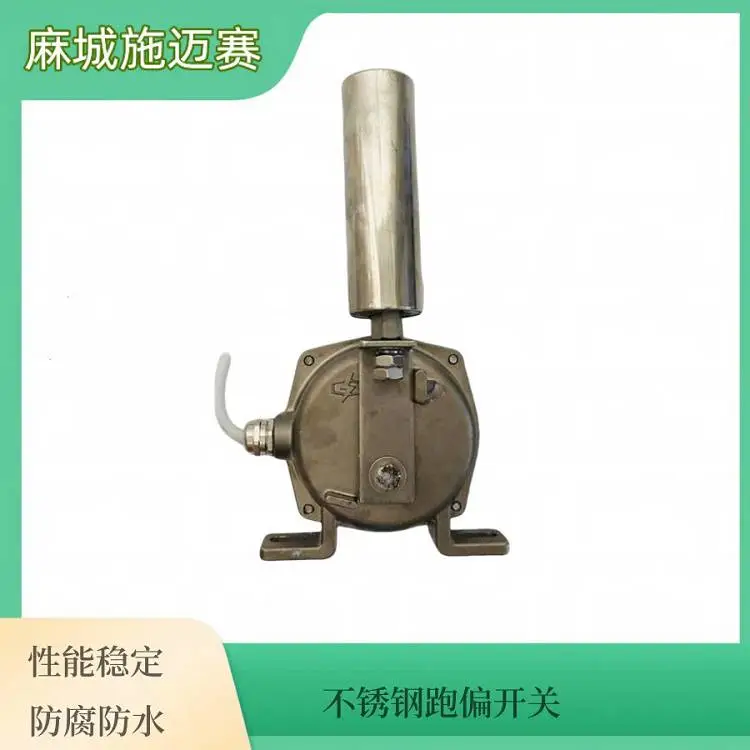

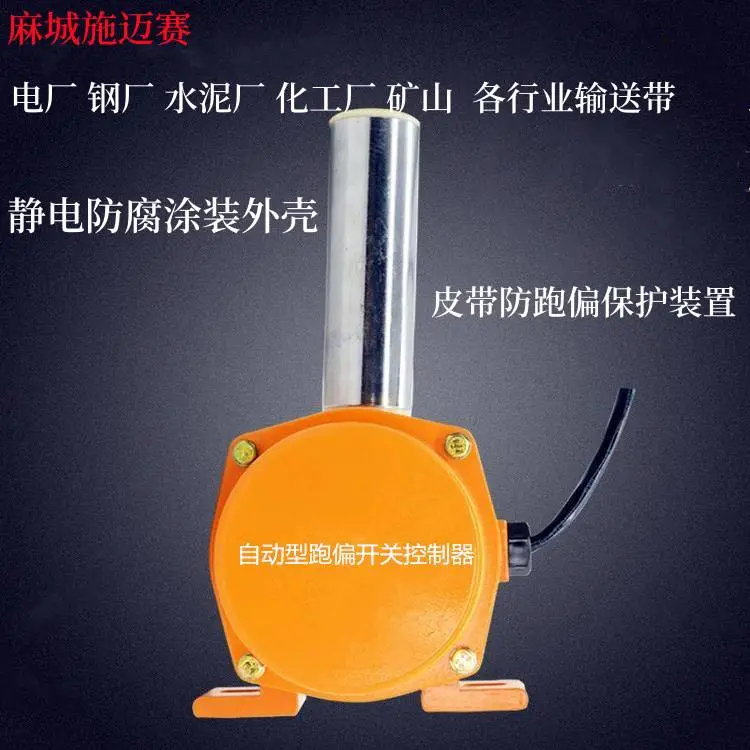

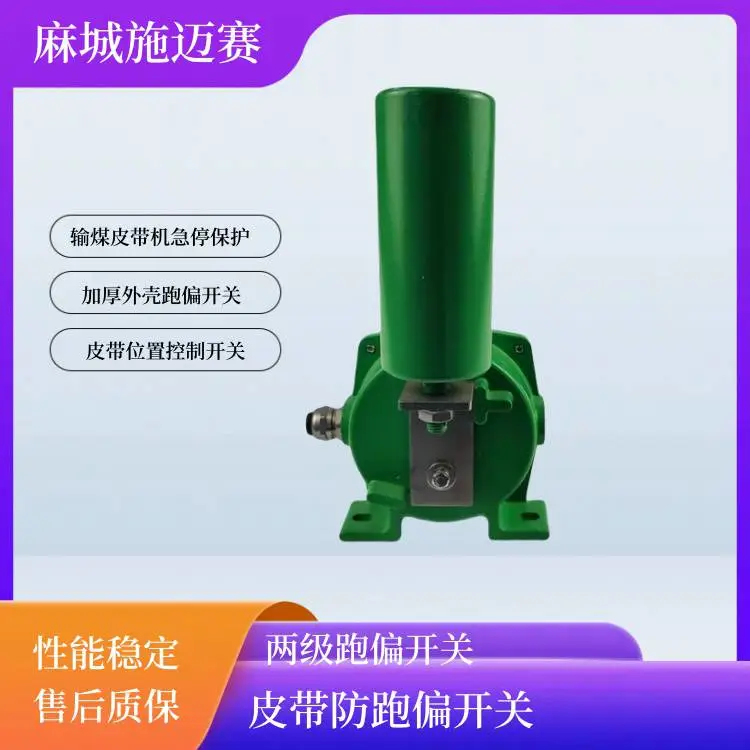

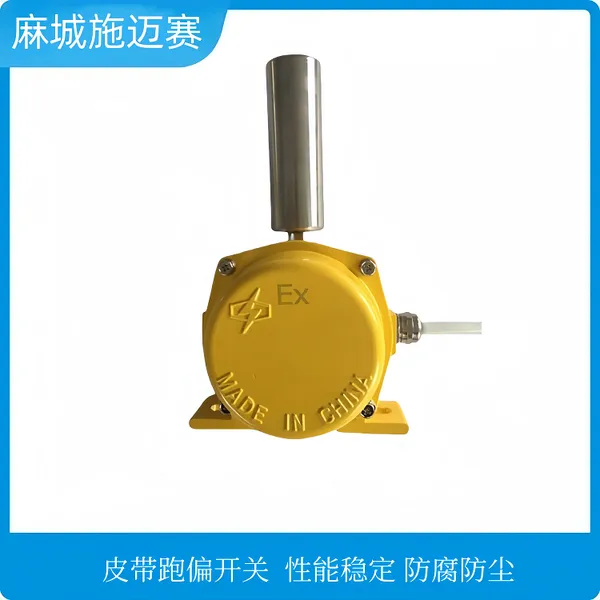

SLL-JK-P\IP66跑偏开关/电厂输煤皮带防偏开关-两级动作控制采用分体式模块化结构设计，整机主要由立辊触杆总成、高强度铸铝壳体组件、内部信号触发单元、输出接口模块四大部分组成，所有结构设计均围绕电厂输煤场景的高粉尘、高潮湿、强振动的特殊工况进行针对性优化。

立辊触杆总成采用304不锈钢一体化锻造工艺，表面经过抛光钝化处理，直径达到16mm，搭配高密度耐磨橡胶滚轮，能够在输煤皮带长期高频摩擦的工况下保持10年以上的使用寿命。触杆底部设置有高精度的自复位弹簧机构，弹簧采用65Mn弹簧钢经过淬火定型处理，复位力矩稳定控制在0.8N·m，既能够***输送带轻微接触时触杆平稳偏转，又能在输送带回归正常位置后实现无间隙自动复位，避免出现卡滞失效问题。

壳体组件是实现IP66防护等级的核心载体，采用铝合金高压压铸成型工艺，整体壁厚达到5mm，表面经过环氧树脂静电喷塑处理，抗冲击强度超过10J。壳体与端盖的连接位置采用双层硅橡胶密封圈设计，搭配8组不锈钢紧固螺栓，完全消除了结构缝隙。这种密封设计使得装置不仅能够完全防止煤粉侵入内部腔体，还能够承受来自任意方向的高压喷水冲击，即使在输煤栈桥定期高压冲洗的作业场景下，内部电路也不会出现进水短路故障，***解决了传统低防护等级开关易出现的内部锈蚀、触点氧化等行业通病。

内部信号触发单元采用***的铜管技术结构，避免了传统开关动作时内部构件直接摩擦导致的密封不严、机构卡死等问题，大幅提升了装置的耐用性。内部凸轮采用进口ABS尼龙材质压铸成型，可根据现场实际需求灵活调整动作角度，适配不同带宽、不同运行速度的输煤输送机。装置的立辊采用全轴承支撑结构，额定转速可达5000转/分钟，完全适配电厂输煤系统6.35米/秒的皮带运行速度，触发力可在10N-50N区间调节，避免了皮带正常抖动就触发误动作的问题，装置平均无故障工作时间（MTBF）超过50000小时，机械寿命可达100万次以上。

在火力发电厂的输煤系统中，带式输送机是承担燃煤转运的核心设备，其长期连续运行的稳定性直接关系到整个电厂的燃料供应安全。长期运行统计数据显示，约30%的输煤输送机非计划停机事故由皮带跑偏故障引发，轻则造成燃煤洒落、皮带边缘异常磨损，增加日常运维成本与物料损耗，重则导致皮带纵向撕裂、输煤系统全线停机，甚至引发煤粉堆积自燃等重大安全隐患。SLL-JK-P\IP66型两级跑偏开关作为专为电厂输煤场景定制开发的安全防护装置，凭借IP66级的超高防护性能与精准的分级触发报警机制，目前已在国内众多火电厂的输煤栈桥中得到广泛部署。

SLL-JK-P\IP66跑偏开关的核心设计优势在于采用了成熟的两级角度检测设计，构建了“预警-停机”的分级报警触发体系，能够根据皮带跑偏的不同严重程度输出对应等级的报警信号，实现精准的风险管控。

***级为预报警触发机制，一级报警角度可在10°-20°区间灵活调整，电厂输煤场景的常规设定值为12°。当输煤皮带因物料偏载、机架轻微变形等原因出现初始偏移，偏移量达到皮带宽度的5%-10%时，皮带边缘开始接触跑偏开关的立辊，带动立辊向外偏转。当立辊偏转角度达到预先设定的12°一级阈值时，内部的***组微动开关立即动作，装置通过1、2号线的常开接点输出无源开关量预警信号。该信号接入电厂输煤系统的PLC控制系统后，一方面可联动现有自动纠偏装置完成不停机状态下的皮带调整，另一方面向集控室的运维人员推送声光预警提示，提醒巡检人员及时到现场核查皮带运行状态，在故障萌芽阶段就完成干预处理，避免跑偏问题进一步恶化。

***级为停机报警触发机制，二级动作角度常规设定为30°，当跑偏持续加剧，偏移量达到皮带宽度的15%-20%时，立辊偏转角度达到30°的二级动作阈值，内部的***组微动开关瞬间触发，装置通过3、4号线的常闭接点断开回路，输出强制停机信号，直接串联接入输煤输送机的急停控制回路，强制切断输送机运行回路，避免皮带边缘持续剧烈摩擦立辊引发皮带撕裂、煤粉摩擦起火等恶性事故。这种分级控制模式既避免了轻微跑偏就触发停机导致的上煤中断，保障了电厂燃料供应的连续性，又能在危险工况下及时止损，***平衡了生产连续性与设备安全性的双重需求。

当跑偏故障排除后，输煤皮带回归正常运行位置，不再对立辊产生侧向挤压，装置依靠内部高精度自复位弹簧的回复力，带动立辊自动回归初始垂直位置，内部微动开关同步复位，所有报警信号自动解除，无需运维人员到现场进行手动复位操作，大幅提升了输煤系统的故障恢复效率。

跑偏开关工作原理
当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一级动作角度时，开关发出一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。
采用进口的行程开关，触点容量大、动作灵敏，使用寿命长。
密封性好，具有防尘、防震、防腐等优点
防护等级:IP67，可在恶劣的环境中长期工作。
技术指标 环境温度：-30℃ －－ +50℃；相对湿度：不大于85%
一动作角度为12°（15°）；二级动作角度30°（35°）；极限角度70°
触点数量及容量：2组常开；2组常闭；***/AC 380V
防护等级：IP67
复位方式：自动复位
可靠性>1000000次
适用场所 煤矿、电厂、化肥厂、水泥厂、化工厂、冶金厂、港阜
