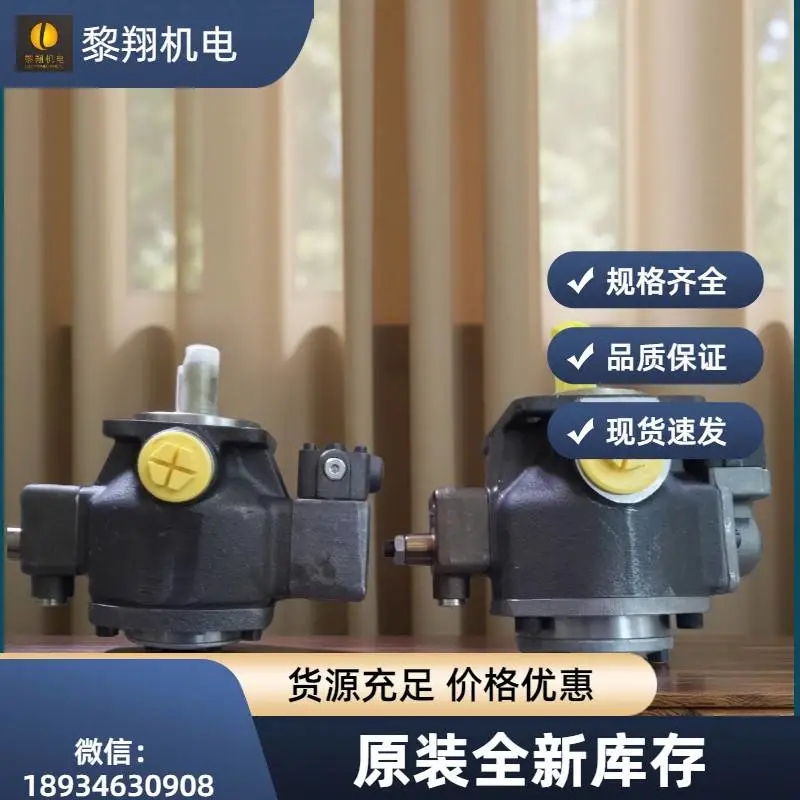

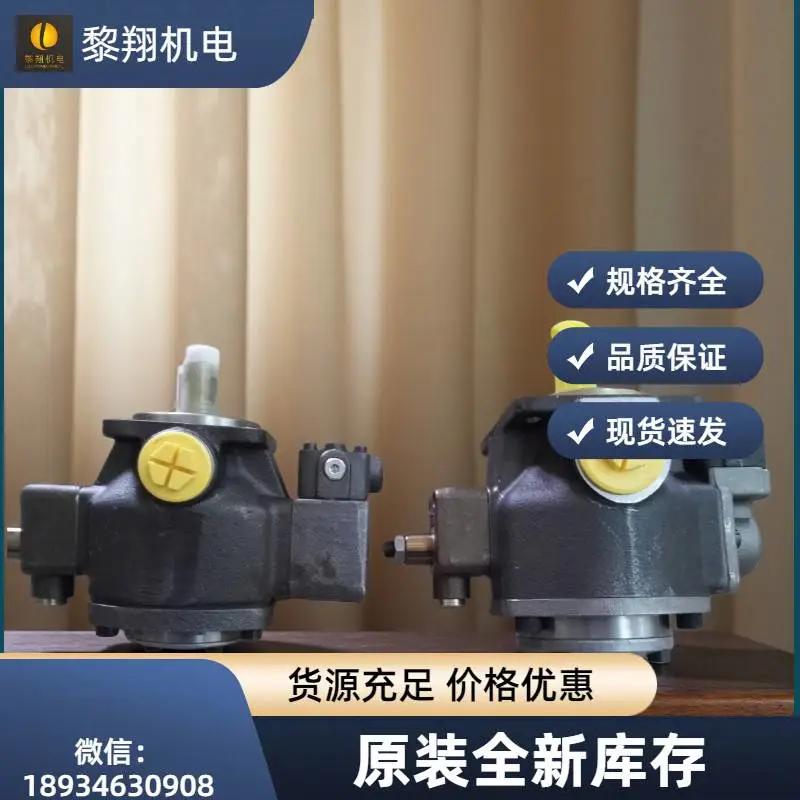

力士乐Rexroth叶片泵 R900580383 PV7-1X/25-30RE01MC0-16

武穴黎翔机电设备有限公司：18934630908  (微信同号）

R900580383 是德国博世力士乐（Bosch Rexroth）生产的 PV7 系列变量叶片泵，具体型号为 PV7-1X/25-30RE01MC0-16。该泵是一款可调节排量的先导式叶片泵，标称排量为 30 cm?，工作压力达 160 bar，理论流量约为 54 l/min（取决于转速），具有低噪音、低脉动和高重复控制精度的特点，广泛应用于工业液压系统、机床静***承及恒压系统中 。

核心技术参数

• 产品类型：变量叶片泵（Variable Displacement Vane Pump）

• 订货号：R900580383

• 系列：PV7-1X

• 排量范围：25-30 cm?（可调）

• 压力：160 bar

• 驱动方式：电动/机械驱动（轴端带键，直径 25mm）

• 安装法兰：4 孔 *** 3019-2 标准

• 密封材质：NBR（丁腈橡胶），适配 HLP、HLPD 等液压油

• 重量：约 18.72 kg

• 旋转方向：顺时针（从轴端看）

R900580381 PV7-1X/10-14RE01MC0-16

R900534143 PV7-1X/10-20RE01MC0-10

R900580382 PV7-1X/16-20RE01MC0-16

R900533582 PV7-1X/16-30RE01MC0-08

R900580383 PV7-1X/25-30RE01MC0-16

R900534508 PV7-1X/25-45RE01MC0-08

R900580384 PV7-1X/40-45RE37MC0-16

R900535588 PV7-1X/40-71RE37MC0-08

R900506808 PV7-1X/63-71RE07MC0-16

R900560659 PV7-1X/63-94RE07MC0-08

R900506809 PV7-1X/100-118RE07MC0-16

R900561846 PV7-1X/100-150RE07MC0-08

R900504653 PV7-1X/10-14RE01MD0-16

R900906584 PV7-1X/10-20RE01MD0-16

R900509274 PV7-1X/16-20RE01MD0-16

R900560658 PV7-1X/16-30RE01MD0-08

R900509506 PV7-1X/25-30RE01MD0-16

R900568833 PV7-1X/25-45RE01MD0-08

R900593330 PV7-1X/40-45RE37MD0-16

R900539886 PV7-1X/40-71RE37MD0-08

R900519094 PV7-1X/63-71RE07MD0-16

R900574560 PV7-1X/63-94RE07MD0-08

R900532770 PV7-1X/100-118RE07MD0-16

R900915470 PV7-1X/100-150RE07MD0-08

组合泵可以由 PV7 系列标准单级泵灵活组合而成

PV7 泵仍与内啮合齿轮,轴向柱塞泵和径向柱塞泵组合使用

PV7... 型号叶片泵的可调节排量有助于实现低脉动流量并可在下行控制过程中达到非常高的重复精度和低压力峰

值,这些均得益于其特殊设计。通过调整高度调节螺钉实现噪音优化,从而降低工作噪音。流体动力润滑的滑动

轴承确保长久使用寿命。排液器的轴向补偿可实现佳的容积效率。

型号 PV7 的液压泵是具有可变排量的叶片泵。

基本上由壳体 (1),电机 (2),叶片 (3),定子环 (4),压力控制器 (5) 和调节螺钉 (6) 组成。圆形定子环 (4) 由小

型往复式控制活塞 (10) 和大型往复式控制活塞 (11) 支撑。环的第三个支撑点是高度调节螺钉 (7)。

驱动转子 (2) 在定子环 (4) 中旋转。转子中导向叶片在离心力的作用下贴紧定子环 (4)。

调节

随着压力在系统中积聚,小型控制柱塞 (10) 的后侧始终通过通道向系统压力加压。在排放位置,大型控制柱塞

(11) 的后侧也通过控制阀芯 (14) 中的孔向系统压力加压。具有较大面积的控制活塞 (11) 将定子环 (4) 保持在其

偏心位置。泵以低于压力控制器 (5) 上设定的零行程压力的压力排出液压油。控制阀芯 (14) 由弹簧 (13) 保持在

某一位置。

吸油和排油过程

运输液压油的必要元件 (8) 由叶片 (3),电机 (2),定子环 (4) 和控制板 (9) 组成。为保护调试过程中的泵功能,

定子环 (4) 由位于大驱动柱塞 (11) 后的弹簧 (12) 支持,保持其偏心位置（排液器位置）。转子 (2) 旋转时元件

容积增加,且元件 (8) 通过吸油通道 (S) 填充液压油。达到大元件容积后,元件 (8) 将与吸油侧分离。如果转子

(2) 进一步旋转,则会建立与压力侧的连接,元件将会减少液压油并通过压力通道 (P) 将其压入系统中。

下行控制

如果产生自产品压力 x 面积的力 FP 超过了弹簧的反作用力 FF ,调节器阀芯 (14) 则会向弹簧 (13) 偏移。因此,

位于大驱动柱塞 (11) 后的腔体将与油箱连接,从而进行卸载。 连续受到系统压力作用而被加压的小驱动柱塞

(10) 会将定子环 (4) 移至几乎接近中心位置。泵保持压力不变,流量降至零且泄漏被取代。
