全新RCN226,RCN227,RCN228内置轴承海德汉圆光栅

机型归属：RCN200 系列，内置轴承 + 集成定子联轴器、贯通空心轴角度编码器机械外形、法兰、空心轴 Φ20mm、安装尺寸三者完全通用；标配距离编码基准，机床无需外置减速开关。

型号编码规则

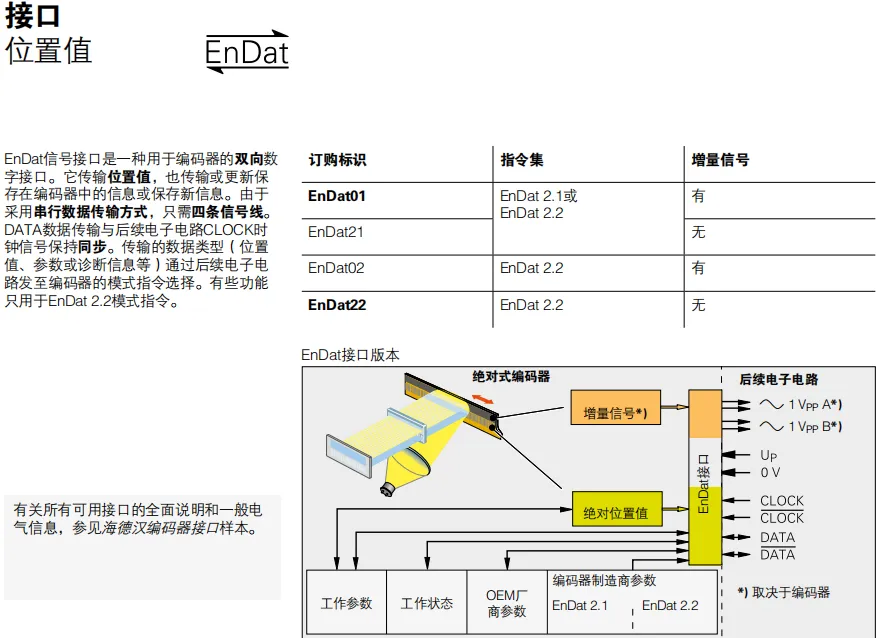

• RCN226：EnDat02

• RCN227：分衍生型号RCN227F = Fanuc02 串口；RCN227M = Mit02-4 三菱串口

• RCN228：EnDat22 纯串行总线

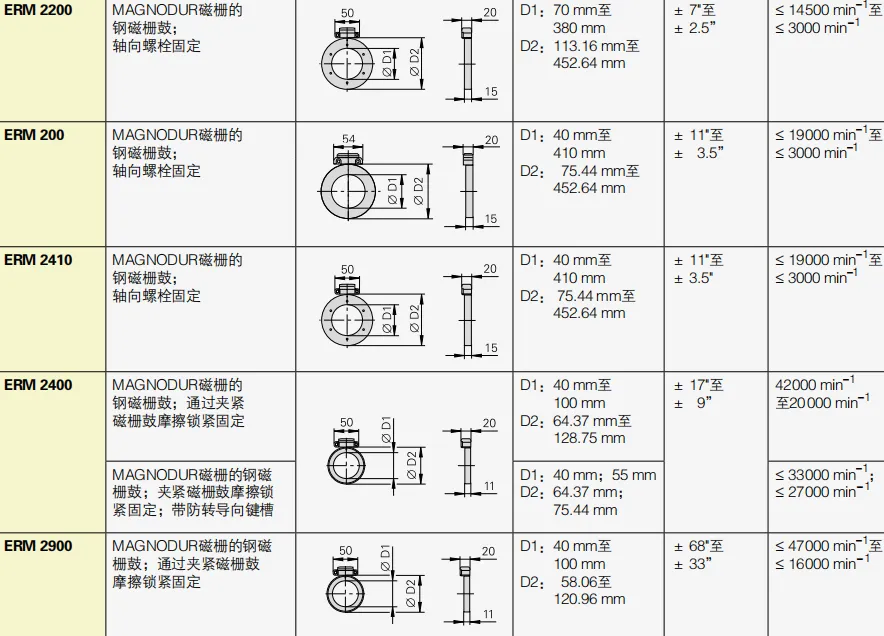

一、核心参数对比表

海德汉编码器

海德汉增量编码器的高精度特性对安装质量要求严苛，不当安装会导致检测精度下降、信号抖动、轴承磨损加剧等问题，甚至损坏内部光学元件。

优质安装能充分发挥其精度优势，确保检测误差控制在产品额定范围内，延长使用寿命。因此，必须严格遵循海德汉官方安装规范，把控每一个安装环节。

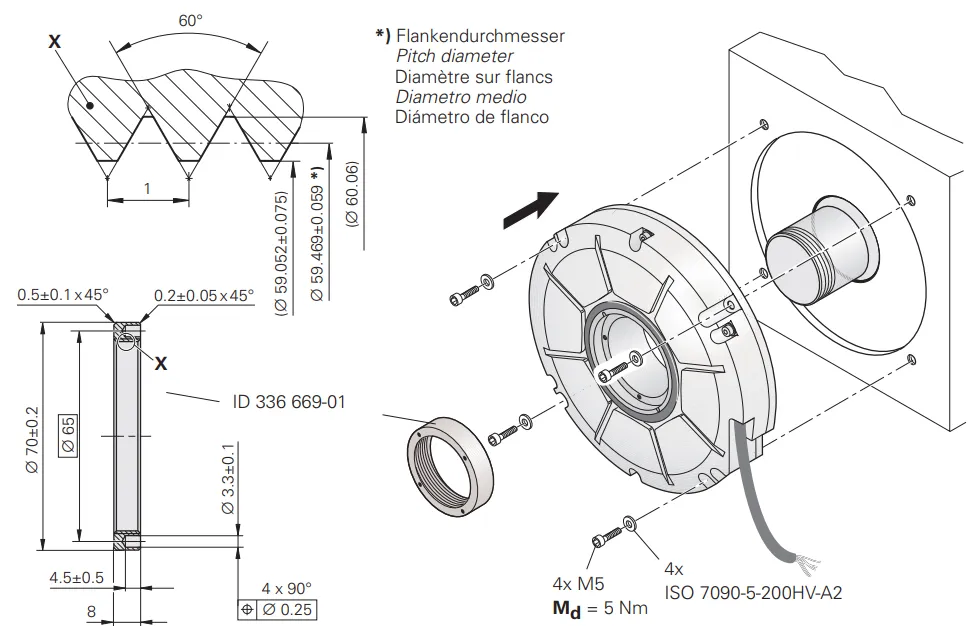

编码器安装教程

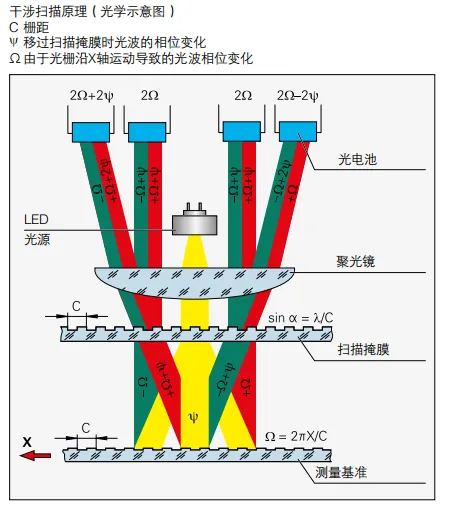

海德汉增量编码器的精度依赖码盘与光电检测模块的相对位置稳定性，安装的核心原理是码盘旋转过程中与检测模块的间隙均匀、无偏移。其光学检测间隙仅为微米级，若同轴度偏差过大，会导致码盘径向摆动，破坏检测间隙，引发信号失真；安装面不垂直则会产生轴向摆动，加剧轴承磨损。

1.实心轴安装（ERN系列）：通过海德汉专用弹性联轴器连接，吸收轻微同轴度偏差，适合主轴、电机等高速旋转场景。安装时需确保联轴器选型与轴径匹配，避免过紧或过松。

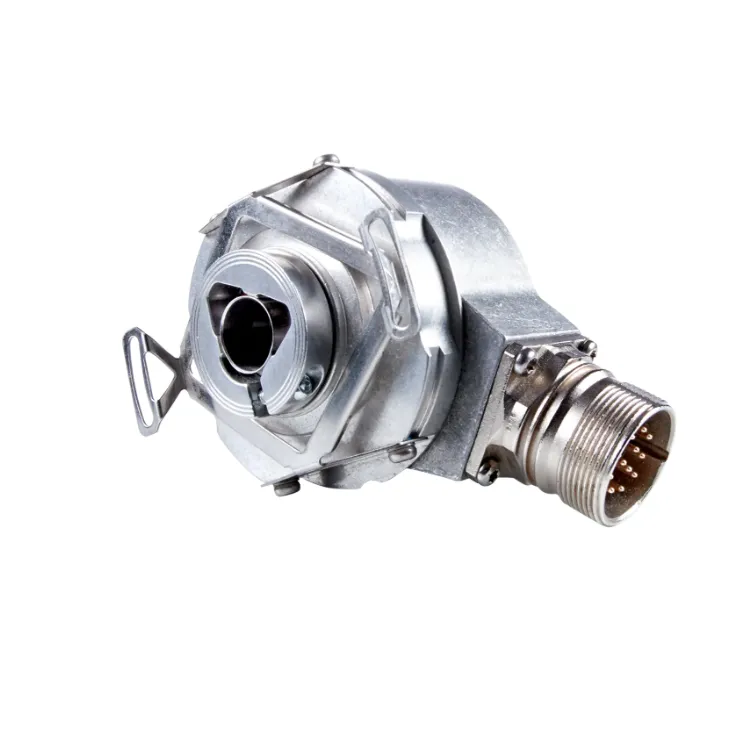

2.空心轴安装（EQN系列）：直接套在被测轴上，节省安装空间，适合进给轴等紧凑场景。需轴径与内孔的配合公差在H7/h6范围内，通过顶丝固定，避免轴与编码器相对滑动。

3.无接触安装（磁电式系列）：适用于粉尘多的场景，安装时需磁环与检测头的间隙在0.5-2mm范围内，远离强磁场干扰。

编码器维护要点

1.安装验收：通电运行设备，检测转速与位移检测精度，与设定值对比，偏差需在额定范围内；连续运行2小时，观察信号稳定性。

2.维护保障：每周检查安装螺丝紧固状态，每月重新检测同轴度，每季度清理安装面与防护罩内的粉尘。

3.常见问题处理：若出现信号抖动，检查同轴度是否偏移；若编码器过热，可能是安装过紧导致轴承摩擦加剧，需重新调整安装扭矩。

操作规范

1.前期准备：清理被测轴表面毛刺与油污，检查编码器外观无破损，核对产品型号与安装配件是否齐全。

2.校准：将编码器初步固定，检测同轴度与垂直度，调整至符合要求。

3. 紧固固定：使用海德汉推荐的M3或M4规格螺丝，按产品手册规定扭矩紧固，避免过度紧固导致外壳变形。

4. 布线调试：连接屏蔽电缆，做好接地处理，通电后用示波器检测信号波形，确保A、B相相位差90°，无杂波

HEIDENHAIN    模块       ND 281B ID：344996-01

HEIDENHAIN    编码器   ROD 1931 1200 ID：689890-31

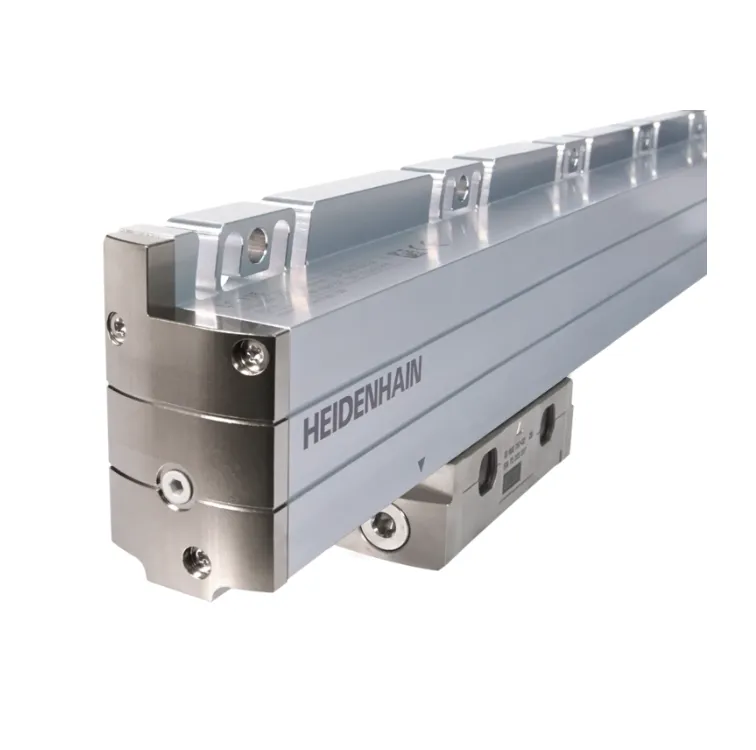

HEIDENHAIN    编码器    LC 195S 140mm ID：760910-01

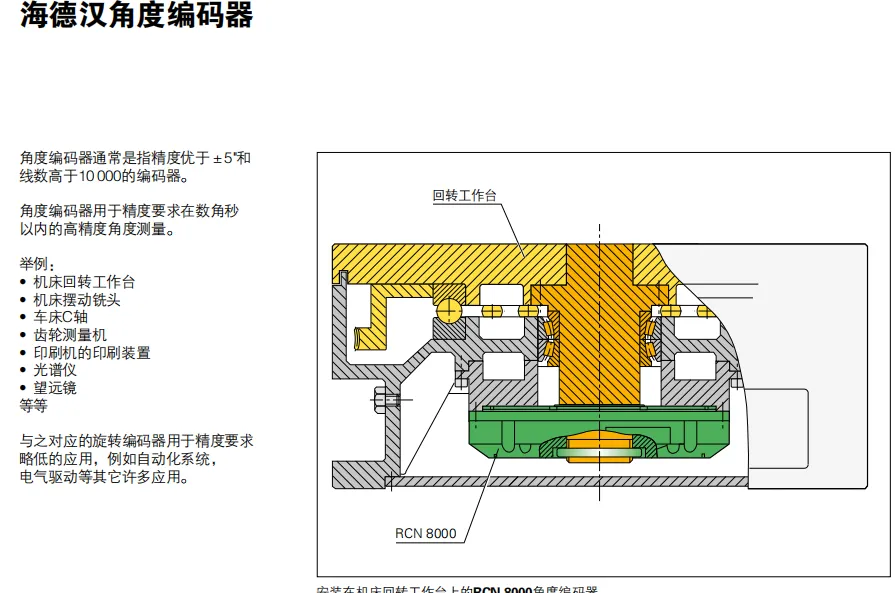

HEIDENHAIN    编码器    RCN 8580 32768 ID：667591-01

HEIDENHAIN    长度计    MT12W ID：231011-03

HEIDENHAIN    光栅尺    LC 193F 340mm ID：557677-03

HEIDENHAIN    备件        PWM9 ID：374976-01

HEIDENHAIN    光栅尺    LS186ML1440mm ID：336960-50

HEIDENHAIN    光栅尺    LC185ML 940mm ID:689696-09

HEIDENHAIN    读数头    AE LS 186C  ID：658492-01

HEIDENHAIN    长度计    ST 3077 ID：375137-01

HEIDENHAIN    信号分散器    IBV 101 ID：536398-01

HEIDENHAIN    海德汉光栅尺    LS 487C ML 920mm ID：572 248-16

HEIDENHAIN    直线光栅   LS 187C 940mm ID：526974-09

HEIDENHAIN    编码器    EQN1325.049-2048  ID：655251-03

HEIDENHAIN    编码器    ROD 486 2500 ID：376886-07

HEIDENHAIN    传感器    AK ERM 280 2048 ID：393000-15

HEIDENHAIN    编码器    LC 493F 320mm ID：557642-06
