产品综述

3680A/B天馈线测试仪采用了***的射频电路与数字电路混合集成设计技术、宽带基波混频技术、数字化中频处理技术、智能电源管理技术等新技术；具有测量速度快、测量精度高、体积小、重量轻、可电池供电、支持触摸屏操作、背光亮度可自动调节等优点，可对驻波比、回波损耗、特性阻抗和相位进行测试，对故障点定位。

3680A/B天馈线测试仪针对现场测试而开发，主要用于各种通信基站天馈线系统的测试，包括集群、GSM、PCS/DCS、CDMA、GPRS、WCDMA、CDMA2000、TD-SCDMA、LTE及寻呼系统等。

在天馈线系统安装、调试及日常维护时，天馈线测试仪可帮助用户快速评估传输线和天线系统的状况，提高运行基站的维护效率，加快新基站的安装调试进程。同时可用于科研、教学、生产中对射频器部件的反射参数测试。

功能特点

支持多种测量格式/支持触摸屏操作

支持回波损耗、驻波比、电缆损耗、DTF回波损耗、DTF驻波比、Smith圆图、相位共七种测量格式。可对电缆、天馈线系统进行全方位的测量及故障诊断。

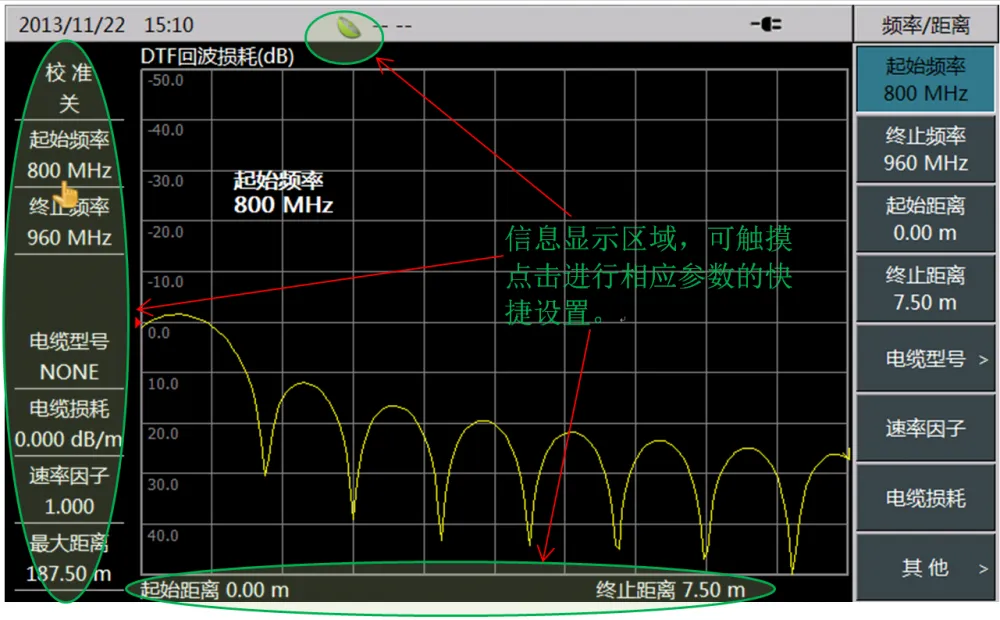

配备一款7寸液晶触摸屏,除了可进行菜单操作外，可触摸点击各种显示信息，进行快捷的参数设置。通过手指滑动可在7个测量格式中快速切换，无需进行菜单操作。

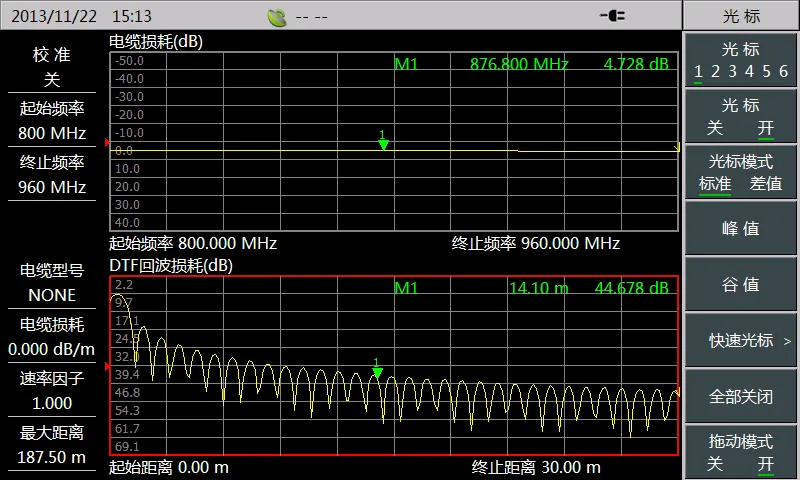

 双窗口显示

每个窗口可显示不同的测量格式，具有独立的光标功能。

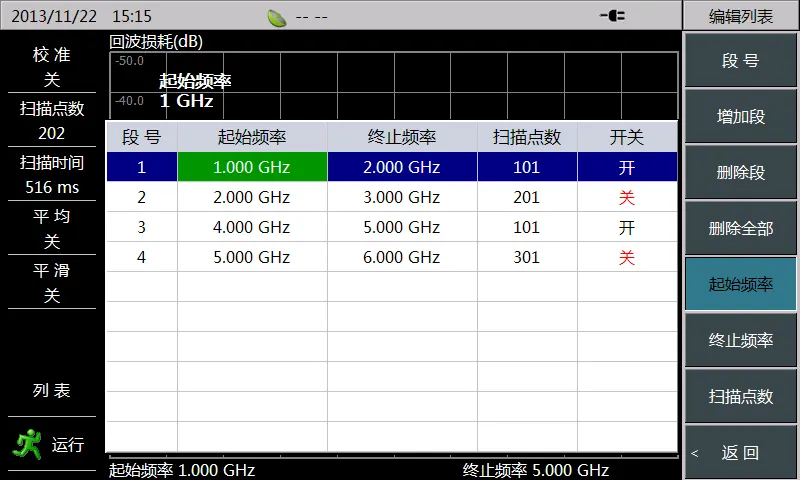

 列表扫描

支持列表扫描功能，同时测量多个频段，每个扫描段可设置不同的点数、频率范围。列表编辑方便快捷，可直接点击待编辑参数，每个段可通过开关设置打开或关闭。

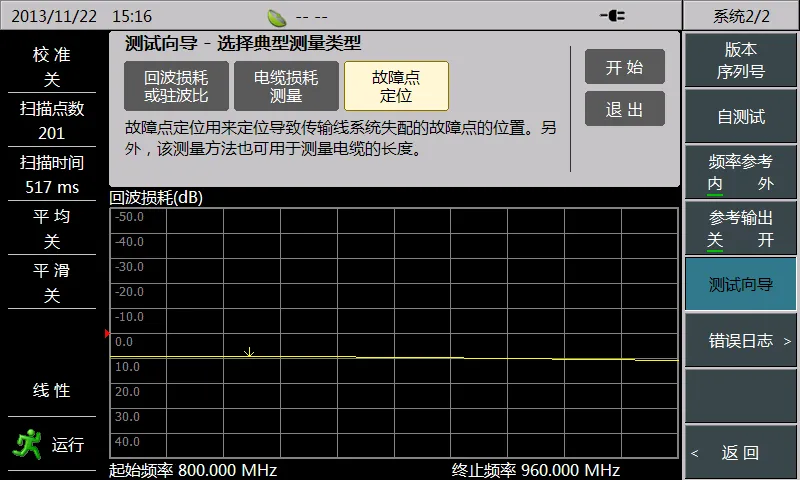

 测量向导

通过典型测量的操作步骤说明，指引用户完成测量过程，帮助用户快速熟悉仪器操作。

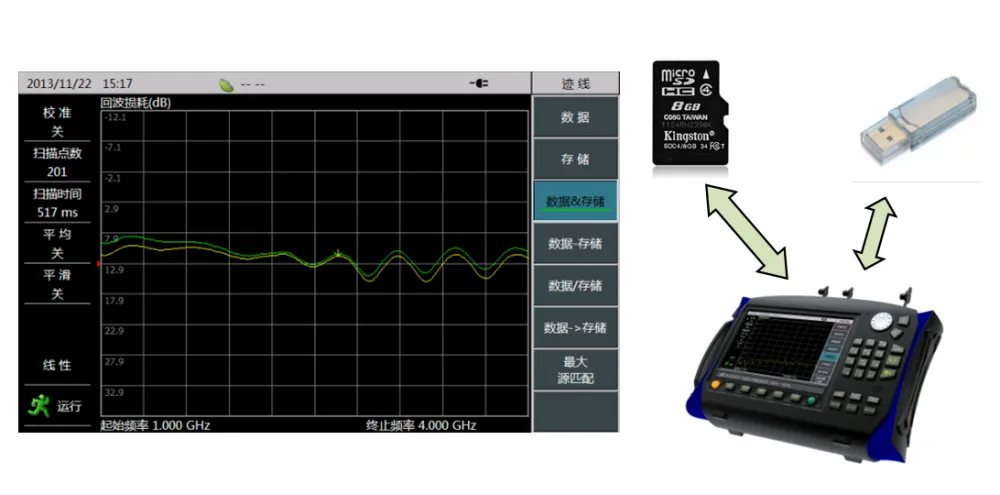

 数据存储及调用

对测量迹线或状态进行存储，存储介质可选择仪器内部FLASH存储器、SD卡、USB设备。

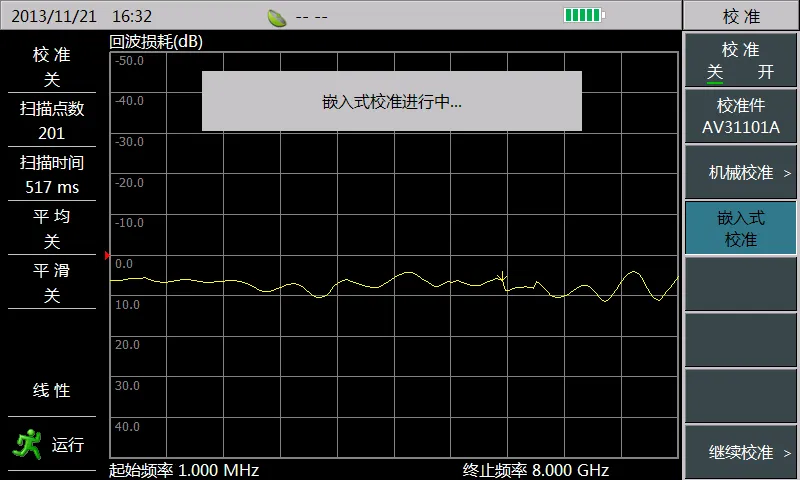

 嵌入式电子校准

3680A/B具有嵌入式电子校准件选件,实现“一键式”校准操作，无需任何外部连接。

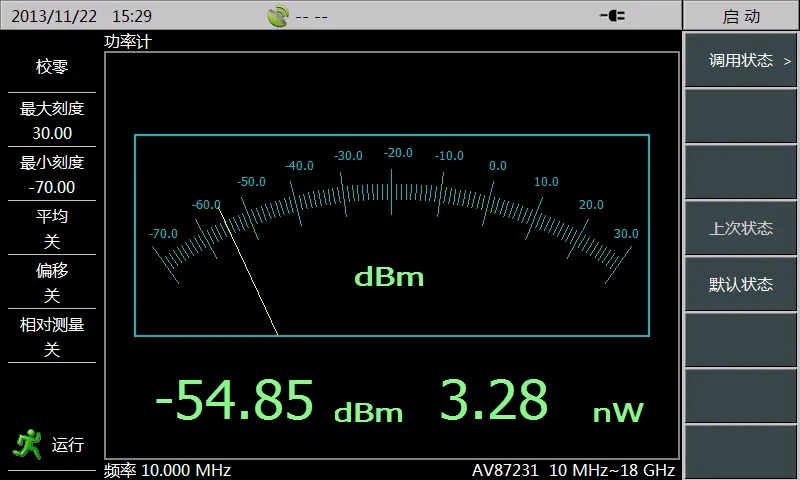

 功率测量

配置功率测量选件，通过外置功率探头选件实现功率测量。

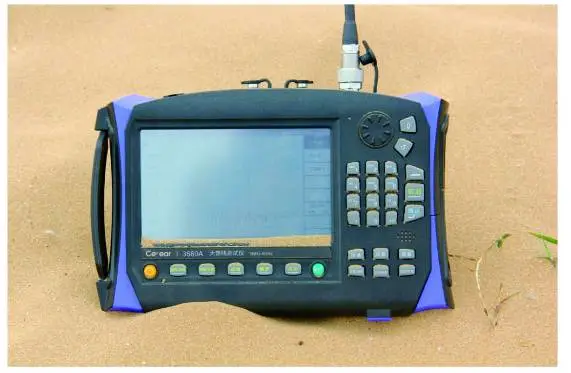

 无惧风沙

适应野外测试需求，抗沙尘、撞击、振动。

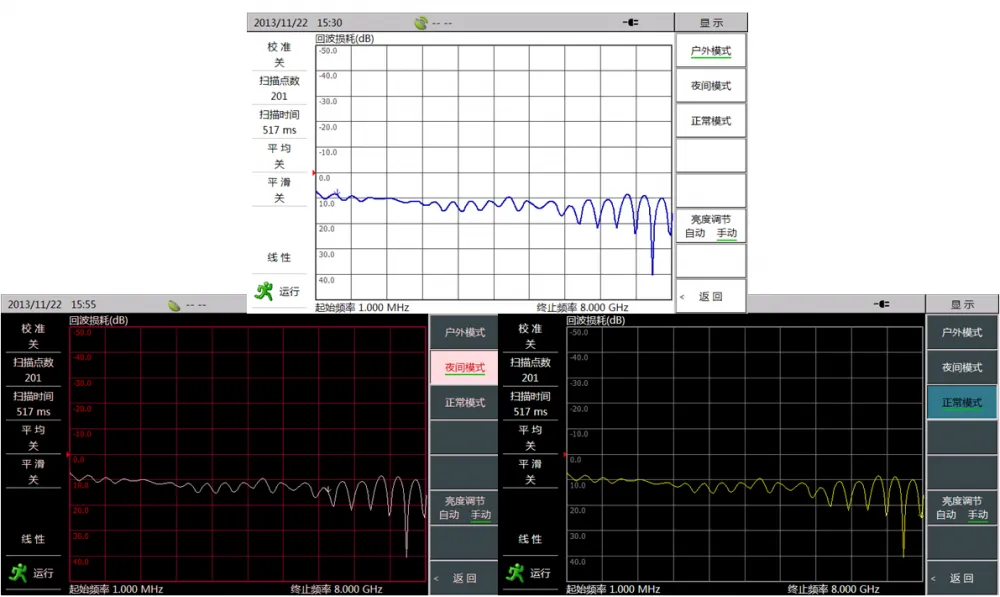

 多种显示模式

多种显示模式及屏幕亮度调节功能，提供适应不同环境的显示效果。

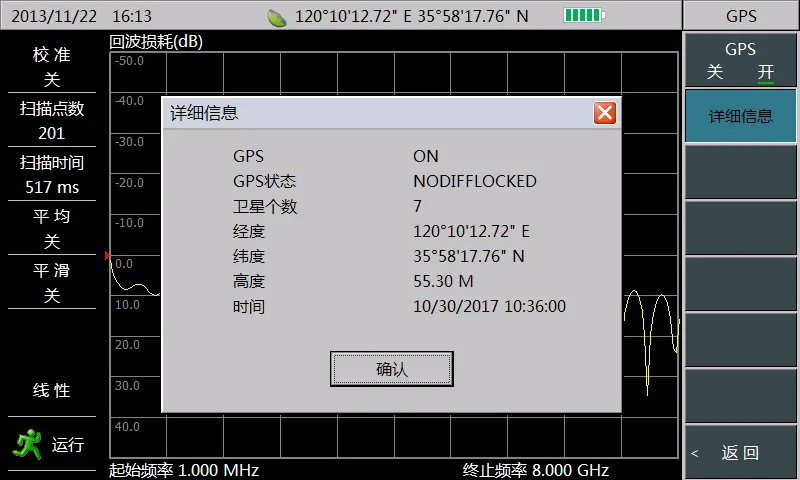

 GPS定位

内置GPS接收机，通过外加GPS天线，用户可以得到当前位置信息。

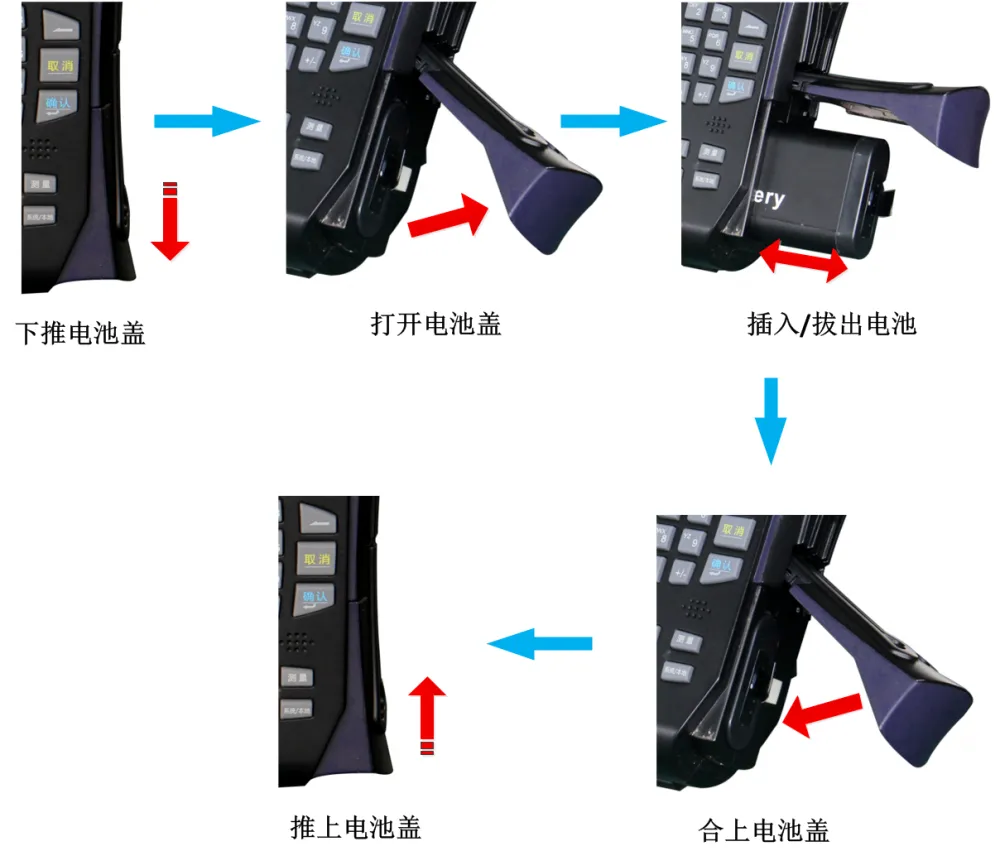

 电池续航能力强

内置大容量锂离子充电电池，3680A最长工作时间达8小时，3680B达4小时。电池更换简单方便。

 远程控制及工具软件

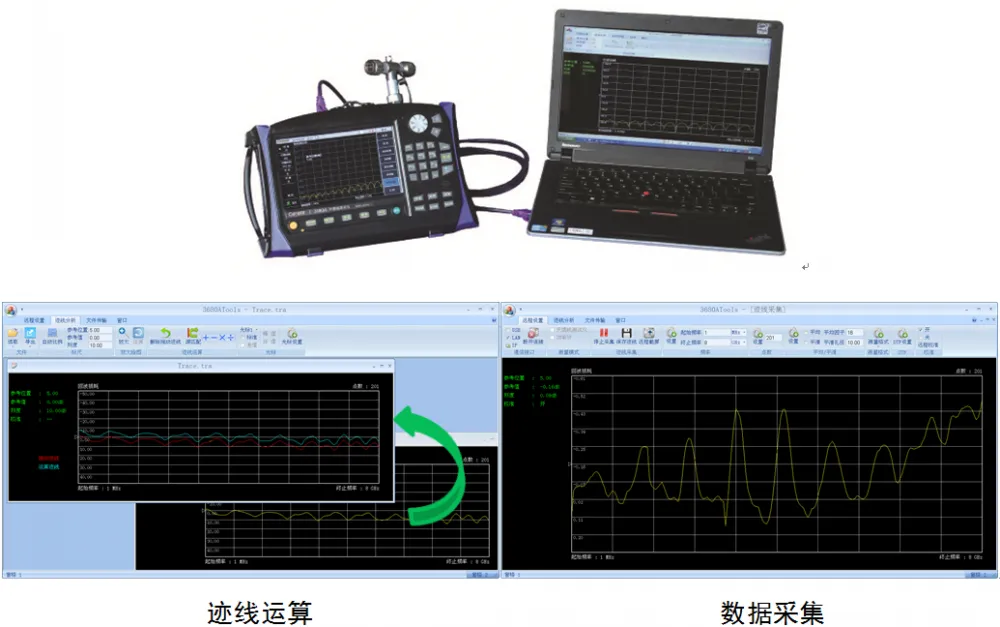

通过USB或网络接口连接PC机与仪器，实现仪器远程控制，并提供工具软件进行数据分析、实时数据采集、曲线存储及调用。

通过迹线拖动及比较，可将不同窗口的迹线拖动至一个窗口，并进行加减乘除运算。

 典型应用

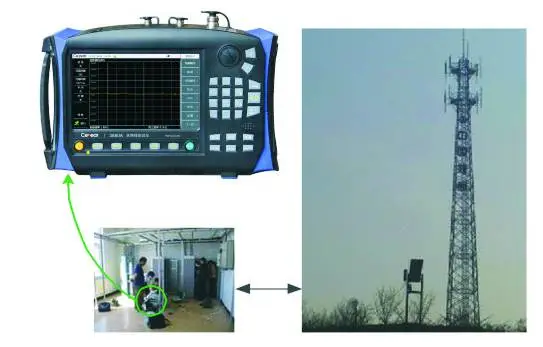

天馈系统性能测量与维护

3680A/B天馈线测试仪针对天馈系统日常维护测试需求所开发，可以实现驻波比、回波损耗、电缆损耗等参数的测试，它***的FDR技术，利用故障定位-驻波比或故障定位-回波损耗功能可对细小的问题进行定位，从而***故障隐患。在天馈线系统安装、调试及日常维护时，帮助用户快速评估传输线和天线系统的状况，提高运行基站的维护效率，并且加快新基站的安装调试进程。

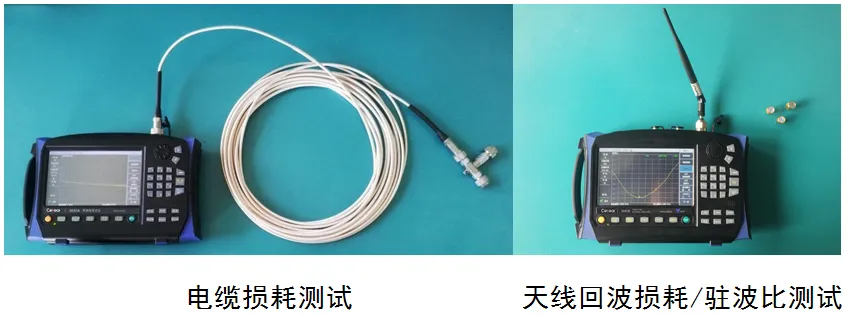

电缆及天线性能测量

3680A/B天馈线测试仪提供多种测量格式，可对电缆的电缆损耗、回波损耗及驻波比进行测量。
