一、产品概述

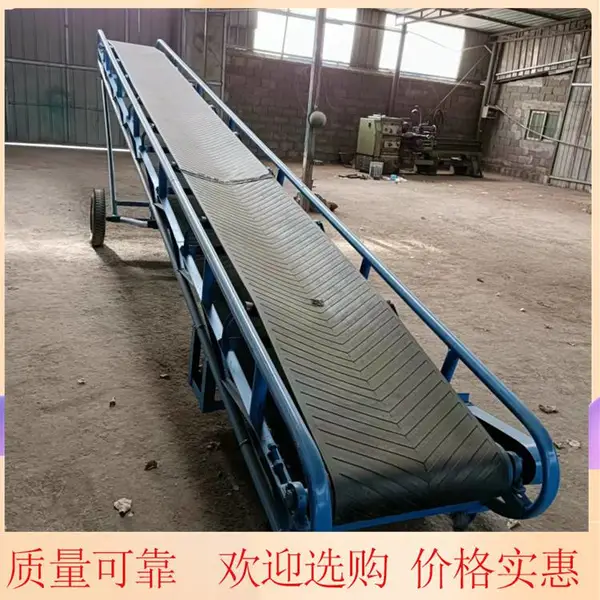

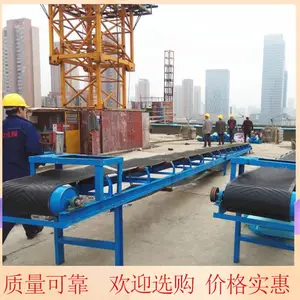

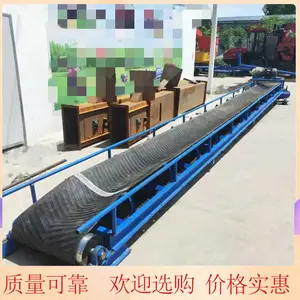

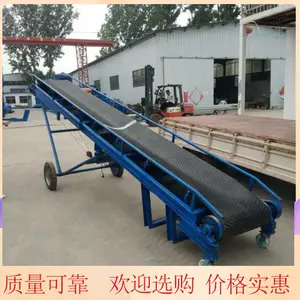

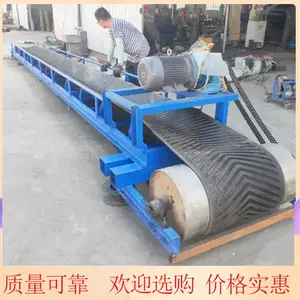

本机为 DJ 型大倾角挡边伸缩皮带机，专为矿山碎石、砂石骨料、煤炭、矿石等散装物料爬坡转运设计，突破普通皮带 18° 输送极限，30°–90° 陡坡稳定送料，搭配可伸缩机身，适配料仓、货车、破碎生产线高低落差上料，***解决陡坡滑料、撒料、场地受限难题四川省自贡...。

二：核心结构组成

1. 波状挡边输送带（核心防漏部件）

基带一体硫化波浪挡边 + 横向隔板，形成独立料斗，石料爬坡不滑落、无撒料；选用加厚耐磨橡胶，抗碎石冲击、耐撕裂，适配干湿砂石、矿石等尖锐物料；挡边高度、隔板间距可按需定制。

2. 可伸缩机架结构

双层伸缩式方管机架，手动 / 电动调节整机输送长度，短距离堆料收缩、长距离装车拉伸，一台设备适配多种货车、料仓高度；加厚碳钢焊接，防锈喷漆，重载不易变形。

3. 升降 / 行走机构（移动式款）

选配液压升降系统，无极调节爬坡高度；底部万向刹车轮，厂区、料场灵活移位，固定作业锁死滚轮，机身稳固不晃动。

4. 驱动与电控系统

国标防爆电机，功率 5.5–160kW 可选；配备正反转开关、急停按钮，卡料一键停机；加装皮带自动调偏装置，长期运行不跑偏，降低维护频次。

5. 配套辅件

耐磨缓冲托辊、头尾清扫器、防尘挡料罩，减少皮带粘料、粉尘外溢，降低物料损耗。

三、核心产品优势

1. 大倾角不撒料：波状挡边 + 隔板组合，30–90° 陡坡输送，比普通皮带节省 40% 场地空间，土建投入降低 20%–30%。

2. 机身自由伸缩：长度可调，兼顾破碎线上料、货车装车、料仓堆料多工况，一机多用。

3. 重载耐磨耐用：加厚抗冲击皮带、加厚机架，适配大块碎石、矿石，故障率远低于斗式提升机，维修成本低四川省自贡...。

4. 能耗***：连续平稳输送，同等输送量下能耗比传统提升设备低 30%，运行噪音小。

5. 布置灵活：可做 L 型、S 型、垂直型布局，高低落差大的矿山生产线直接替代多段普通皮带串联。

四、适用物料与场景

适用物料

碎石、河沙、矿石、煤炭、矿粉、渣土、颗粒砂石等各类散装矿石骨料，物料粒度≤300mm 均可输送。

应用场景

矿山采石场、砂石破碎生产线、搅拌站骨料上料、煤炭堆场、冶金矿料转运、建筑垃圾处理厂、大型石料装车场。

五、常规技术参数（可定制）

1. 输送倾角：30°–90°（垂直提升款可选）

2. 皮带宽度：500/650/800/1000/1200mm

3. 伸缩长度：3–12m 定制

4. 输送产能：80–400m?/h

5. 电机功率：5.5–160kW，380V 工业电压

6. 提升高度： 20m

六、安全与保养规范

1. 作业前锁紧伸缩机构、固定万向轮，调平机身，防止倾斜跑偏；

2. 禁止超粒度、超负载输送大块尖锐石料，避免划破挡边皮带；

3. 每日清理皮带表面粘附砂石，定期给托辊、滚筒轴承加注润滑油；

4. 发生卡料、堵料时，先按下急停、断电后再清理，严禁手伸入运转皮带。
