| 产品特性：WCB | 材质：铸钢 | 品牌：宣球泵阀 |
| 连接形式：法兰 | 类型(通道位置)：直通式 | 驱动方式：水力控制 |
| 型号：Y42F-40C | 适用范围：水，蒸汽 | 流动方向：单向 |
| 用途：截止 | 适用介质：水 | 压力环境：常压 |
| 规格：15-400 | 数量：999 | 是否支持加工定制：是 |
| 是否进口：否 | 产地：温州 | 3C阀门类别：工业 |

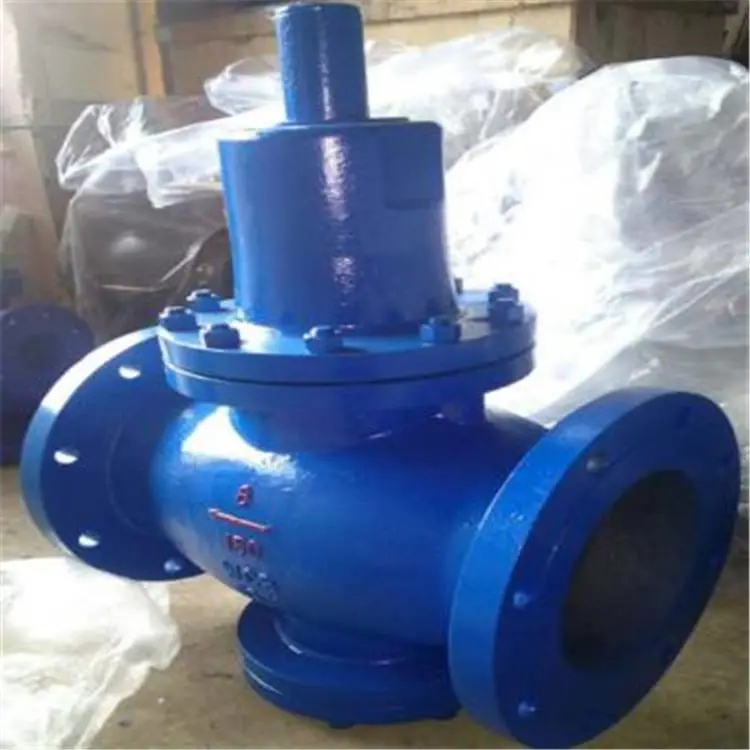

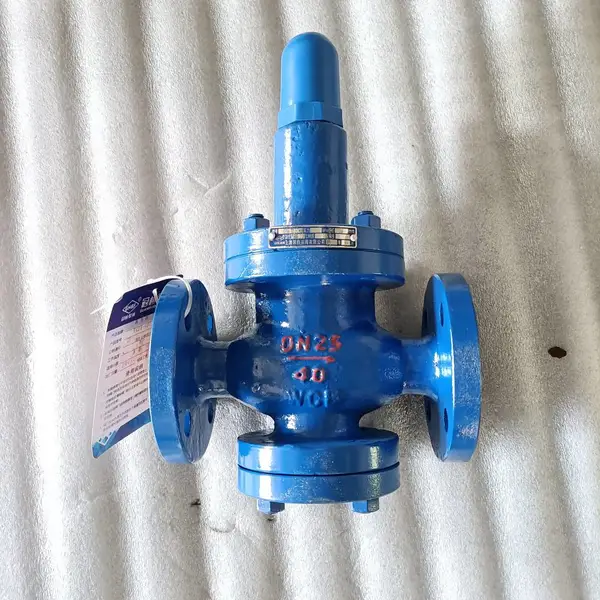

Y42F-40C 弹簧薄膜式法兰减压阀自动调节开度以维持出口压力稳定
产品名称 | 先导活塞式空气、水用减压阀 |
产品型号 | Y42X、Y42F、Y42SD |
公称通径 | DN15-400 |
压力范围 | 1.6MPa-16.0MPa |
阀体材质 | 铸钢，不锈钢(304L/R、316L/R) |
一、Y42X/F/SD先导活塞式水用减压阀简介：Y42X型弹簧薄膜式减压阀产品在城市建筑、高层建筑的冷热供水系统中。也可在通常的冷热水管网中，起减压稳压作用。是一种以活塞代替膜片的压力调节阀。口径小开DN50的建议选用Y1 10和Y1 16(螺纹连接)的隔膜型减压阀：口径大于等于DN50的建议选用Y42X(法兰连接)的活塞型减压阀。该类阀门属于可调节型减压阀，阀后的压力可根据需要调节，投入使用后阀后压力始终减至并稳定在设定值，不因阀前压力、流量的波动而改变。
二、Y42X/F/SD先导活塞式水用减压阀主要技术参数和性能指标：
| 公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 壳体试验压力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
| 压力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
| 最小压差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 渗漏量 | GB12245-1989 |
壳体试验不包括膜片、顶盖
三、Y42X/F/SD先导活塞式水用减压阀主要零件材料：
| 零件名称 | 零件材料 |
| 阀体阀盖底盖 | WCB |
| 阀座阀盘 | 2Cr13 |
| 缸套 | 2Cr13/25(镀硬铬) |
| 活塞 | 2Cr13/铜合金 |
| 活塞环 | 合金铸铁 |
| 导阀座导阀杆 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 主阀弹簧 | 50CrVA |
| 导阀主弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |
四、Y42X/F/SD先导活塞式水用减压阀流量系数(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
