| 型号：GQ40H-40C | 材质：WCB铸钢 | 公称通径：DN40mm |
| 驱动方式：蜗轮蜗杆 | 适用介质：水、油、气、蒸汽等 | 公称压力：PN40 (4.0MPa) |
| 连接方式：法兰连接 | 密封面材料：硬密封（合金钢） | 适用温度：-29~425℃ |
行业痛点与解决方案

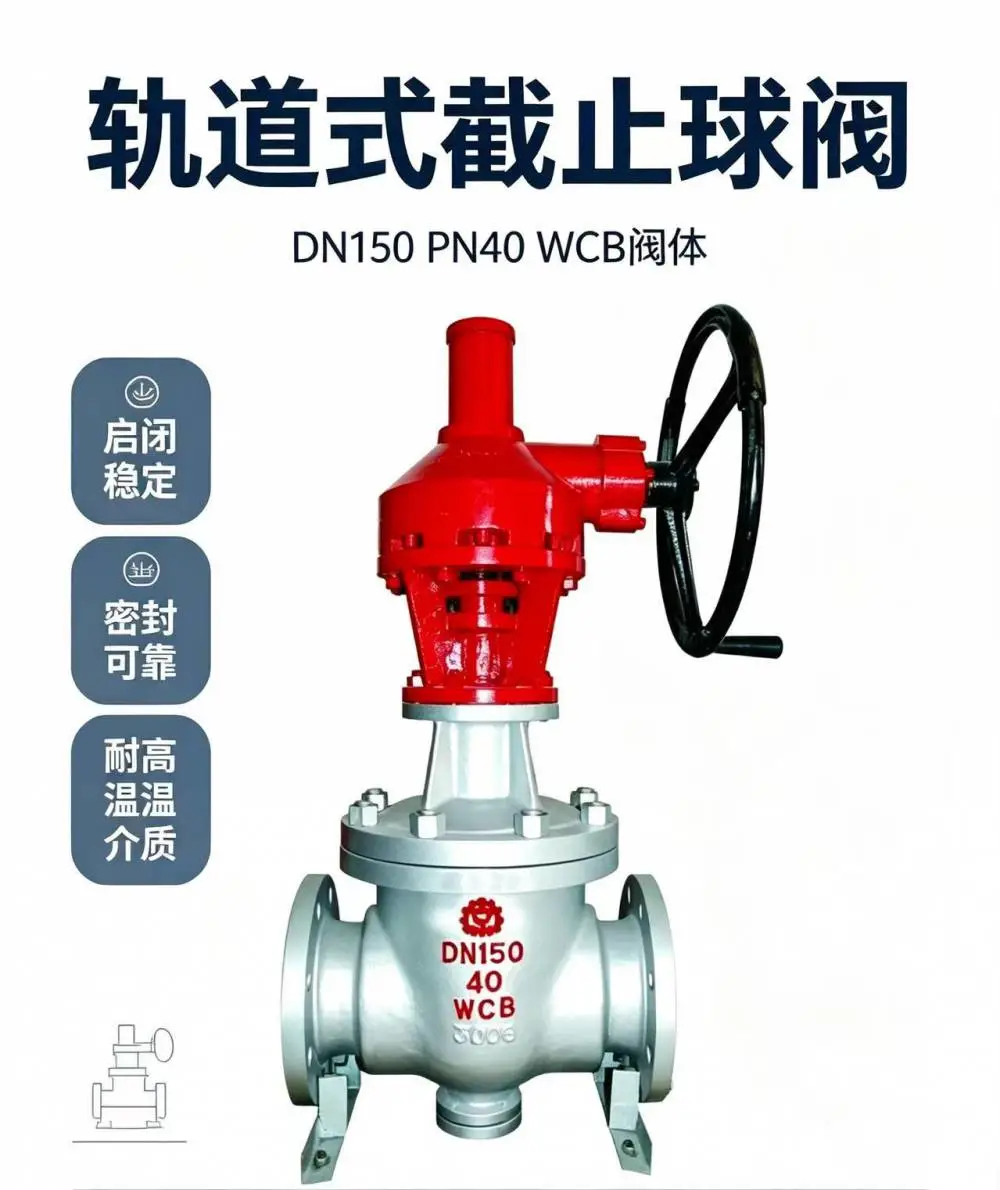

在石油、化工、电力等工业管道系统中，介质切断阀常常面临密封不严、操作力矩过大、频繁启闭导致磨损泄漏等核心痛点。普通球阀在开关过程中，球体与密封面始终接触摩擦，极易造成密封面损伤，尤其在高压力、高温差工况下，泄漏风险***增加，严重影响生产安全与设备寿命。针对上述问题，北京市阀门总厂股份有限公司（始建于1952年，原机械工业部重点骨干企业）凭借六十余年阀门制造经验，推出GQ40H-40C蜗轮轨道式切断球阀。该产品采用独特的轨道启闭机构，实现球体在转动前先脱离密封面，从根本上消除摩擦磨损，配合蜗轮蜗杆传动装置，大幅降低操作扭矩，确保高压工况下轻松、可靠切断。同时，WCB铸钢材质与硬密封结构赋予阀门优异的耐压、耐腐蚀性能，适用于多种工业管道严苛环境。
工作原理与结构特点
轨道球阀的核心在于阀杆与球体之间设置的螺旋轨道槽。当驱动蜗轮旋转时，阀杆沿轨道运动，首先带动球体向上（或向下）脱离阀座密封面，然后旋转90°实现阀门的开启或关闭。具体工作过程如下：
关闭过程： 蜗轮驱动阀杆顺时针旋转，阀杆上的导向销沿轨道槽移动，先使球体向上抬起约2-3mm，脱离阀座；继续旋转，球体在轨道引导下旋转至关闭位置；最后阀杆带动球体向下压紧阀座，形成可靠密封。
开启过程： 反向操作，球体先脱离密封面再旋转，全程无摩擦。
这种设计使得阀门启闭扭矩仅为普通球阀的1/3，且密封面始终保持无磨损状态，寿命延长3-5倍。
产品特点与优势
- 零摩擦启闭： 球体在开关过程中与阀座完全脱离，避免密封面刮伤，***长期零泄漏。
- 蜗轮省力驱动： 采用蜗轮蜗杆传动，传动比大（通常50:1），手轮操作轻便，适合大口径高压阀门。
- WCB铸钢材质： 阀体、阀盖选用优质碳钢铸造，抗拉强度≥485MPa，适应-29~425℃温度范围。
- 硬密封结构： 密封面堆焊硬质合金（如Stellite），硬度HRC≥40，耐磨损、耐冲蚀，允许微小颗粒介质。
- 防火防静电设计： 阀杆与球体之间设置防静电装置，阀体防火结构符合API 607标准。
- 双向密封能力： 阀门可承受双向介质压力，无需额外单向阀。
技术规格参数
| 参数名称 | 参数值 |
| 公称通径 DN | 40mm |
| 公称压力 PN | 40bar (4.0MPa) |
| 适用介质 | 水、油、天然气、蒸汽等非腐蚀性介质 |
| 适用温度 | -29℃ ~ 425℃ |
| 驱动方式 | 蜗轮蜗杆手动 |
| 连接法兰标准 | GB/T 9113 / HG/T 20592 |
| 密封泄漏等级 | ANSI Class VI (零泄漏) |
| 阀体材质 | WCB (ASTM A216) |
| 密封面硬度 | HRC 40-45 |
信任背书与公司优势
北京市阀门总厂股份有限公司拥有六十余年专业阀门制造历史，是原机械工业部重点骨干企业，也是全国阀门行业协会副理事长单位。公司占地300亩，年生产能力达3.6万吨，产品涵盖518个系列、2918个规格。公司通过TS特种设备制造许可证、***、API 6D、CE、CCS等多项***，是中国石油、中国石化、国家电力公司等大型央企的物资供应网络成员。GQ40H-40C轨道球阀在设计、制造、检测全流程严格执行GB/T 12237和API 6D标准，每台阀门出厂前均进行壳体强度试验、密封试验及扭矩测试，确保性能可靠。选择北阀总厂，意味着选择专业、稳定、长周期的服务保障。如果您正面临管道切断的密封难题或需要优化阀门操作效率，欢迎咨询我们的技术团队，我们将根据您的具体工况提供选型建议与技术支持。
FAQ - 常见专业问题解答
-
Q：轨道球阀与普通球阀在启闭过程中有什么区别？
A：普通球阀在旋启时球体与密封面始终接触摩擦，容易磨损导致泄漏。轨道球阀通过阀杆螺旋槽引导球体先脱离阀座再旋转，全程无摩擦，密封寿命***延长，特别适合频繁操作或含颗粒介质的工况。 -
Q：蜗轮传动相比直接手动有什么优势？
A：蜗轮蜗杆具有大减速比（通常50:1），将手轮操作力放大，对于DN40以上或高压阀门，操作轻松省力，且蜗轮具有自锁功能，可防止阀门因振动或介质压力自动开启，提升安全性。 -
Q：该阀门适用于哪些介质？能否用于蒸汽系统？
A：GQ40H-40C采用WCB铸钢与硬密封，适用于水、油、气、蒸汽等非腐蚀性介质，温度范围-29~425℃。若用于蒸汽，建议选用高温型密封材料并确认管线温度在允许范围内。 -
Q：硬密封轨道球阀与软密封相比，密封性能如何？
A：硬密封（金属对金属）在高温高压下仍能保持密封，耐磨损、抗冲蚀，但密封比压要求更高。本阀门采用轨道结构使球体压紧阀座，可达到ANSI Class VI零泄漏标准，满足严苛切断要求。 -
Q：阀门安装时需要注意哪些事项？
A：安装前应清除管道内杂质，保持法兰密封面平整；阀门应处于全开或全关位置，避免半开状态；法兰螺栓应均匀对称拧紧，防止附加应力；蜗轮箱应定期加注润滑油，检查手轮灵活性。 -
Q：阀门能否带电/气动执行机构？
A：本产品标配蜗轮手动，但阀体顶部*** 5211标准安装平台，可方便加装电动、气动执行器实现自动化控制。需根据操作扭矩选择合适执行器，建议咨询厂家进行匹配计算。 -
Q：如何判断轨道球阀是否需要维修？
A：如发现手轮操作扭矩异常增大、管道泄漏或阀门无法完全关闭，应检查密封面磨损情况、轨道槽配合间隙、阀杆密封等。建议每半年进行一次密封性能测试，每年度进行内部检修。 -
Q：该产品是否有防火防爆认证？
A：阀门设计包含防火结构（依据API 607）和防静电装置，适用于石油化工等易燃易爆环境。公司已通过API 6D认证，可提供相关证书。
