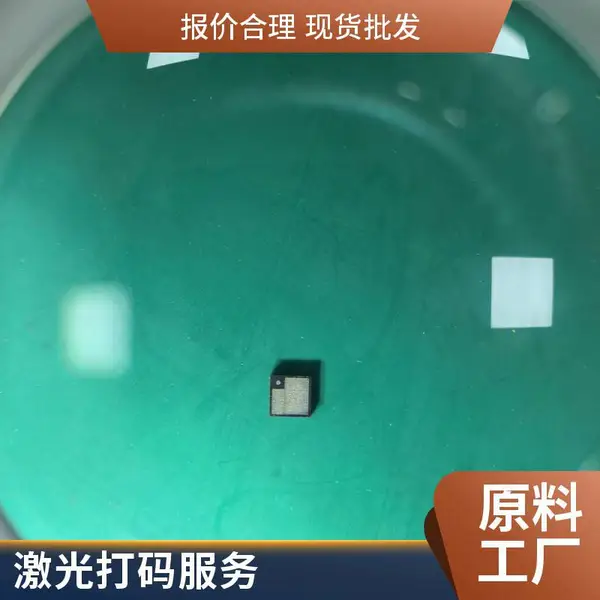

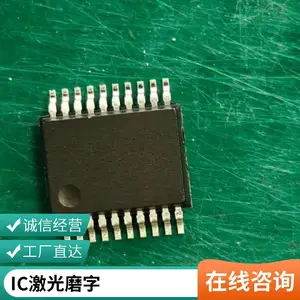

高精度激光无损去除/雕刻IC标识,兼容全系列封装(DIP~BGA),最小线宽0.05mm,可定制任意字符/LOGO/二维码,热影响区<5μm,不损伤芯片性能,环保无污染,支持批量加工与配套代烧录,免费打样评估。

价    格

订货量

  • 0.01

    ≥99999件

梁女士业务
  • 手机已验证
  • 微信已验证
𐀁𐀂𐀃 𐀄𐀅𐀆𐀇 𐀃𐀁𐀅𐀅
  • 发货地广东 东莞
  • 发货期限2天内发货
  • 供货总量999999件
产品推荐
服务类型:激光磨字/刻字/改标适用器件:IC、半导体器件、芯片封装兼容性:全系列封装(DIP/SOP/QFP/BGA等)
加工精度:±0.01mm(高精度)最小线宽:0.05mm重复定位精度:±0.005mm
加工方式:非接触式激光加工定制范围:标识内容、字体、深度、位置适用材料:塑封、陶瓷、金属等封装材料
IC改标 激光磨字 刻字服务 半导体器件 高精度 可定制 全系列封装

行业痛点与解决方案
在电子元器件流通与终端应用中,IC芯片的标识管理一直面临多重挑战:原厂批次信息与客户需求不匹配、拆机翻新器件需要重新标识以符合合规要求、定制化项目需要将芯片表面标记统一为自有品牌或型号。传统的机械打磨或化学腐蚀方式效率低、精度差,且容易损伤器件内部结构,导致电气性能失效或可靠性下降。针对这一核心痛点,东莞市同芯激光科技有限公司依托多年激光微加工技术积累,推出IC改标·激光磨字刻字服务,通过高精度激光束直接作用于芯片封装表面,在不损伤内部电路的前提下,精准去除原有标识或雕刻新标识,实现无应力、无污染、高效率的标识定制。公司拥有全自动激光加工设备和专业工艺团队,可覆盖全系列封装(DIP、SOP、QFP、QFN、BGA等),为半导体器件厂商、电子代工厂、方案公司提供一站式芯片标识解决方案。

工作原理与技术规格
本服务采用紫外/绿光纳秒激光器,通过振镜扫描系统将激光束聚焦至微米级光斑,利用高能量密度瞬间气化封装表面材料,实现精准去除或雕刻。整个过程由计算机控制,可依据客户提供的设计文件(DXF、AI、Gerber等)自动生成加工路径。关键参数如下:

参数项 规格/指标
激光波长 355nm(紫外)或 532nm(绿光)
光斑直径 ≤30μm
加工精度 ±0.01mm
最小线宽 0.05mm
重复定位精度 ±0.005mm
***加工幅面 300mm×300mm(可定制扩展)
加工速度 ≤1000mm/s(依图案复杂度调整)

产品特点与优势

  • 高精度无损加工:激光非接触式加工,热影响区极小(
  • 全系列封装兼容:从传统的直插封装(DIP、SIP)到表面贴装(SOP、SSOP、TSSOP、QFP、QFN、BGA、CSP等),从塑封、陶瓷封装到金属TO封装,均有成熟工艺参数,无需更换夹具即可快速切换。
  • 灵活定制能力:支持中文、英文、数字、LOGO、二维码、条形码、序列号等任意标识内容;字体、大小、深度、位置均可按需调整;可去除原有油墨、塑封层或涂层,也可直接雕刻出***性标记。
  • 高效批量处理:配备自动上下料系统(可对接Tray盘、Tube管、编带),单次可处理多片器件,配合视觉定位系统,确保每颗芯片加工位置高度一致,适合小批量多品种及大批量生产。
  • 环保无污染:激光加工过程无化学试剂、无废水废气产生,加工产生的微量粉尘由内置集尘系统即时回收,符合RoHS和环保要求。
  • 全程可追溯:每批次加工均保留工艺参数记录,可提供加工前后对比照片或视频,便于客户质量审计。

信任背书与公司优势
东莞市同芯激光科技有限公司已为超过200家电子元器件相关企业提供芯片磨字刻字、IC改标服务,累计加工芯片数量超过5000万颗,加工良率稳定在99.5%以上。公司配备多台进口/国产高端激光设备,设有百级无尘操作间,从来料检验、清洗、加工到出货检验,严格执行*** 9001质量管理体系文件。我们深知芯片标识的可靠性直接影响产品追溯与市场信誉,因此每一颗经过加工的器件都会经过视觉检测与电气抽样测试,确保标识清晰、位置准确、无损伤。同时,公司还提供MCU代烧录、编带包装等配套服务,可一站式满足客户从芯片标识到封装后处理的需求。

咨询建议
如果您正在寻找可靠的IC改标、激光磨字刻字合作伙伴,建议您先提供样品或封装规格书,我们可免费进行工艺评估与打样测试,验证加工效果与器件兼容性。针对大批量、高精度或特殊材质(如陶瓷、金属基板)需求,我们可制定专属工艺参数,确保交付质量。请通过官方渠道联系东莞市同芯激光科技有限公司,我们的技术团队将为您提供专业建议与服务方案。

FAQ – 常见问题专业解答

  1. Q:激光磨字是否会损伤芯片内部电路?
    A:不会。我们采用紫外或绿光激光器,能量集中在封装表面极浅层(通常
  2. Q:改标后的标识能保持多久?是否会被轻易擦除?
    A:激光雕刻属于物理性加工,在封装表面形成***性凹痕或微孔结构,不会因酒精擦拭、溶剂浸泡或高温烘烤而脱落,耐久性优于油墨印刷。但需注意,深度过浅可能因磨损而模糊,我们可根据客户要求调整深度(通常0.02~0.10mm)。
  3. Q:贵公司能处理BGA或QFN这类底部无标识的封装吗?
    A:可以。对于BGA,我们通常在封装顶部表面进行雕刻;对于QFN,可在裸露的散热焊盘或侧面进行标记。但需提前确认标识区域是否有电气功能,避免覆盖敏感区域。建议提供具体封装图纸进行可行性评估。
  4. Q:最小加工字符尺寸是多少?
    A:最小可加工字符高度约0.2mm(对应线宽0.05mm),但具体取决于封装材料表面粗糙度和激光参数。一般情况下,0.3mm以上字符清晰度***。若需更小尺寸,可采用激光微纳加工,但需额外测试。
  5. Q:加工后是否会影响器件的可焊性或引脚镀层?
    A:激光加工仅作用于封装本体表面,不接触引脚和焊盘,因此不会影响可焊性。对于引脚位置有标识要求的,我们会采用掩膜或保护措施,确保引脚区域不受激光照射。
  6. Q:贵公司是否支持来料加工?需要提供哪些文件?
    A:支持。客户可提供散料、整盘或编带器件,我们提供清点、检验、加工、回仓服务。需提供标识设计文件(矢量图)或具体文字内容,以及封装规格书用于建立工艺参数。加工后我们会进行外观全检并出具报告。
  7. Q:加工周期一般是多久?
    A:常规样品打样1~2个工作日;批量订单根据数量,一般5000颗以内2~3天,数万颗以上需协商排期。紧急订单可加急处理。
  8. Q:激光磨字与激光刻字是否有区别?
    A:严格来说,磨字指去除原有标识(如油墨或塑封表层),使表面恢复空白或平整;刻字指在空白或已加工表面雕刻新标识。我们可提供“先磨后刻”一站式服务,确保最终标识清晰、***原标识干扰。
