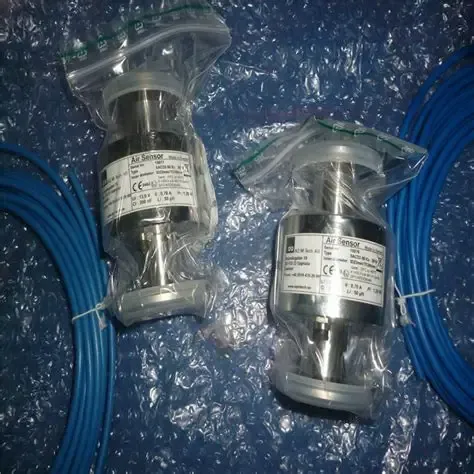

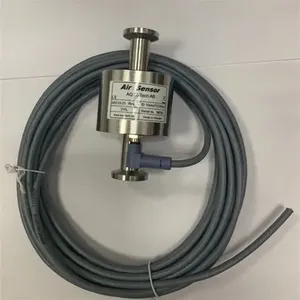

FCP4-25 AQ PP4mm TC25空气传感器技术特性与工业应用

核心技术参数与结构设计

FCP4-25空气传感器依托成熟的声波探测技术与卫生级结构设计，兼顾检测精度、工况适应性与洁净生产要求，核心技术参数与结构特性如下：

1. 基础结构参数

设备采用一体化集成结构，主体为食品级、工业级聚丙烯（PP）材质，化学稳定性强，重量轻便且不易老化变形。管道内径4mm，外径40mm，搭配标准TC25卫生级三卡盘接口，卡装密封可靠，、***，符合洁净管道施工规范。标准配置线缆长度5m，可根据工况需求定制加长线缆，最长可适配25m远距离信号传输，适配不同车间布局的安装需求。

2. 工况适配参数

传感器具备宽温、变压适配能力，可适配复杂工业工况环境，参数稳定性强：

• 温度范围：常规操作温度0℃~80℃，极限耐受温度-20℃~80℃，可覆盖低温冷媒、常温工艺、中温清洗等全流程工况；

• 压力耐受：20℃常温工况下承压700kPa，50℃工况下承压500kPa，80℃高温工况下承压50kPa，适配流体管道常规压力运行区间；

• 洁净等级：管道内壁表面粗糙度Ra＜1微米，无孔隙、无积垢死角，可满足CIP就地清洁工艺要求，保障管路无菌洁净状态；

• 防护等级：整机IP67防护，防尘、防水、抗环境干扰，可适配车间潮湿、多粉尘的工业生产环境。


3. 检测性能参数

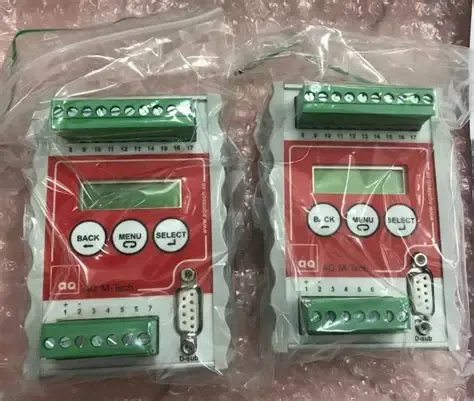

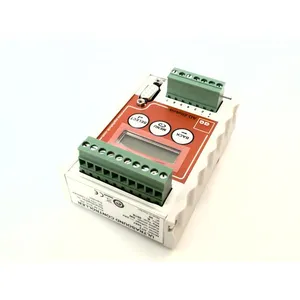

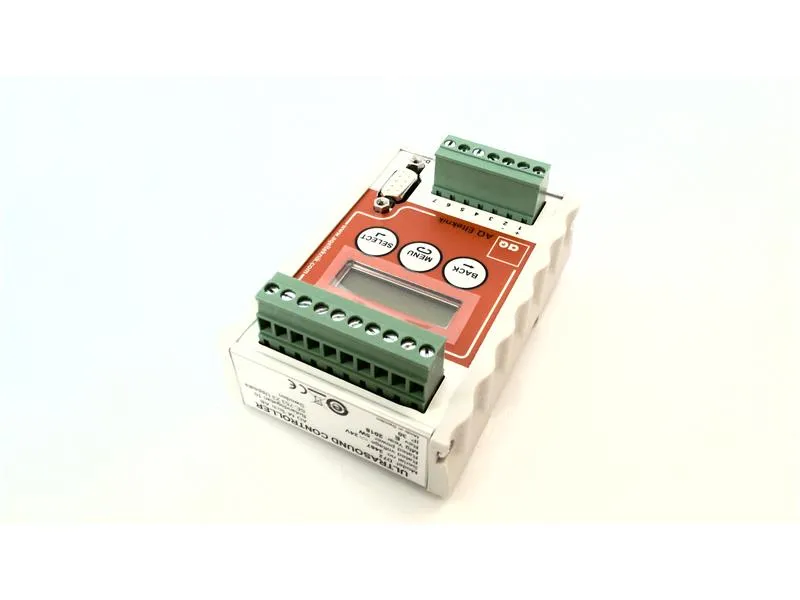

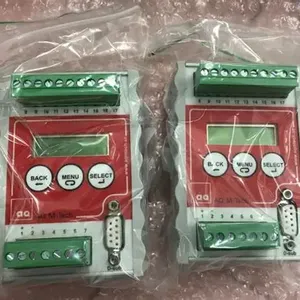

基于高精度声波探测技术，传感器可实时捕捉管道流体中微量气泡、游离空气及微小固体颗粒物，通过声波信号的差异化反馈，精准区分纯流体、气液混合流体状态，检测响应速度快、误报率极低。检测数据可实时传输至外部控制单元，实现数据可视化监测、异常报警与工艺联动控制，为流体工艺自动化调控提供精准数据支撑。

三、核心工作技术原理

FCP4-25空气传感器采用非接触式声波障碍物监测技术，传统接触式检测原理，核心工作流程简洁且高效：传感器内置高精度声波发射与接收模块，工作时向管道内流体发射特定频率声波，声波在传播过程中接触流体、气泡、空气、颗粒物等不同介质时，会产生差异化的反射、折射信号。

设备内置信号处理单元可实时采集、解析声波反馈信号，精准识别管道内空气残留量、气泡大小与分布状态，将物理信号转化为电信号传输至配套控制系统，最终实现管道流体含气状态的实时监测、超标报警与工艺联锁。整个检测过程无需介质接触、无物理损耗、不干扰流体流动，从根源上避免了传感器污染流体、设备磨损失效的问题，适配长期连续化生产工况。
