气动法兰球阀 Q641F?16P

气动法兰球阀 Q641F?16P产品简介

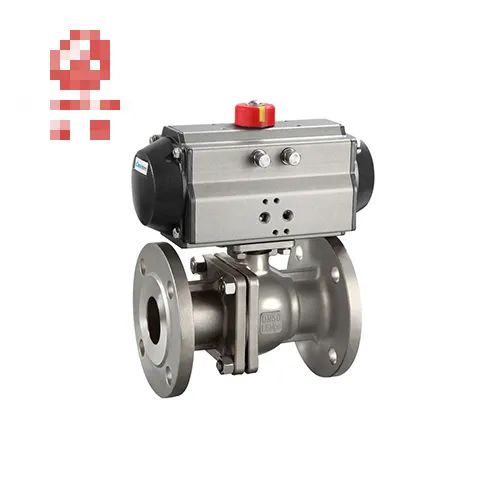

气动法兰球阀型号Q641F，法兰连接，齿轮齿条气动执行器驱动球体做90°旋转，实现管路切断，也可配定位器做流量调节；两片式浮动球结构，全通径流阻很小，PTFE四氟密封零泄漏，安装靠法兰螺栓对接管道，拆装维护方便，分为工业法兰球阀与卫生级法兰球阀，广泛用于化工、水处理、食品制药、油气管路自控。

型号解析

? Q=球阀；6=气动驱动；4=法兰连接；1=浮动球直通；F=PTFE四氟密封；16=PN16；P=304不锈钢阀体

气动法兰球阀 Q641F?16P核心技术参数

? 阀体材质：WCB铸钢、304(CF8)、316L(CF8M)不锈钢

? 连接方式：国标法兰 HG/T20592

? 公称压力：PN16、PN25

? 口径：DN15?DN300

? 密封：PTFE四氟阀座

? 适用温度：?20℃～180℃

? 气源压力：0.4?0.7MPa

? 驱动：双作用；单作用弹簧复位（断气复位）

? 可选附件：电磁阀、限位回信器、过滤减压阀、电气定位器（4?20mA调节）、防爆附件

? 试验标准：GB/T13927壳体与密封试压

? 适用介质：水、油品、气体、弱酸弱碱、溶剂、洁净流体

气动法兰球阀 Q641F?16P产品优势

1. 全通径直通流道，流体阻力小，介质通过顺畅，也可通过含少量颗粒介质

2. PTFE四氟密封，耐酸碱有机溶剂，双向密封，泄漏等级低

3. 法兰连接，承压高，适合中高压工况，安装牢固可靠

4. ***5211高平台执行器接口，执行器可拆装互换，后期配件更换简单

5. 启闭迅速，90°旋转开关，可远程PLC自动化控制

气动法兰球阀 Q641F?16P分类

1. 普通工业气动法兰球阀：铸造阀体，用于化工、污水、水处理一般管路

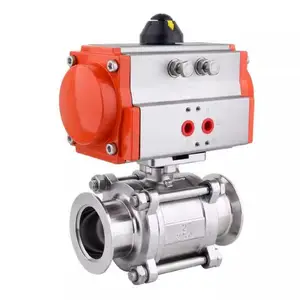

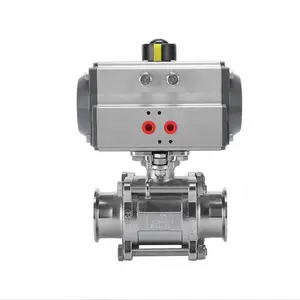

2. 卫生级气动法兰球阀：锻造阀体，内外镜面抛光，***，适配食品制药洁净工艺管线，可CIP清洗

选型提醒?

1. 单作用弹簧复位：故障断气自动关闭，安全工况优先；双作用性价比高，断气保持原位

2. 核对法兰标准HG/T20592，防止法兰孔位不匹配；

3. 介质带硬质颗粒会划伤四氟阀座，颗粒工况建议选用金属硬密封球阀；

4. 制药无菌管路，需要选用卫生级锻造法兰球阀，普通铸造法兰球阀存在死角不适合SIP灭菌。
