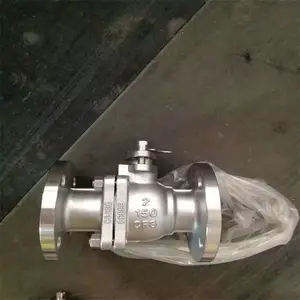

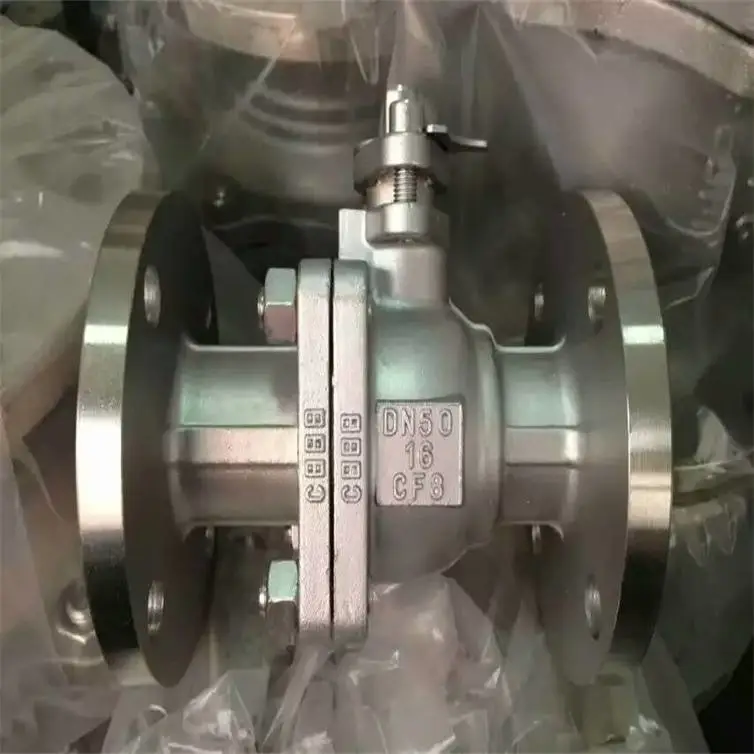

Q41F-16P 304不锈钢国标法兰式四氟软密封球阀

Q41F法兰式球阀用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

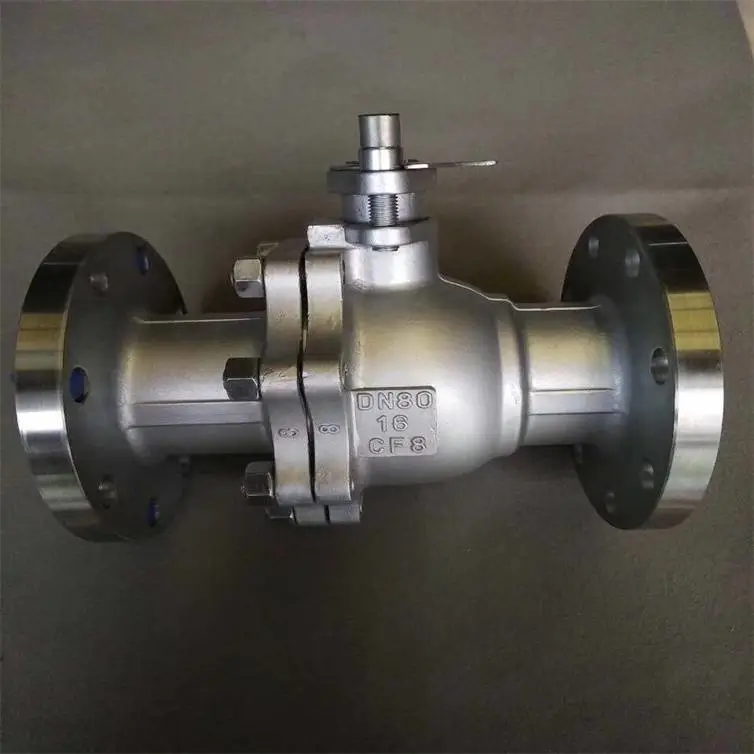

Q41F-16P 304不锈钢国标法兰式四氟软密封球阀产品特点

Q41F法兰式球阀本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀***直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。浮动式球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气过氧化氢,甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

在工业流体控制领域，阀门扮演着至关重要的角色，它如同管道系统中的精密开关，指挥着各种介质的流动、压力与方向。其中，球阀因其结构简单、密封性好和操作便捷而被广泛应用。Q41F法兰球阀便是球阀家族中一个典型的代表型号，其名称中的“Q”代表球阀，“4”表示法兰连接，“1”代表浮动球结构，“F”则意指阀座密封面材料为氟塑料（如聚四氟乙烯PTFE）。这种阀门因其可靠的密封性能和广泛的适用性，成为许多工业流程中的关键部件。

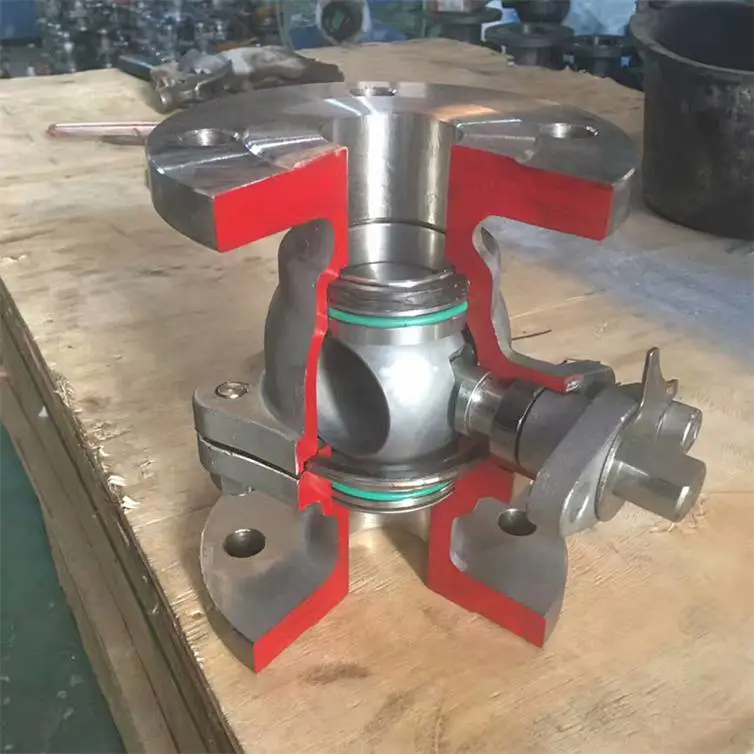

那么，Q41F法兰球阀是如何工作的？其核心在于内部的球体结构。球体中间有一个通孔，当手柄或执行机构带动阀杆旋转90度时，球孔与管道口径对齐，介质即可畅通无阻地流过，此为开启状态。当再旋转90度，球体转动使得实心部分挡住流道，从而切断介质，实现关闭。其密封效能主要依靠阀座密封圈与球体之间紧密的接触，氟塑料材质的密封圈具有良好的弹性和耐腐蚀性，能适应多种工况。

Q41F-16P 304不锈钢国标法兰式四氟软密封球阀选择一款合适的Q41F法兰球阀，用户通常会关注几个核心要点：

1.阀体材质：常见的材质有碳钢、不锈钢（如304、316）、合金钢等。材质的选择直接取决于流经介质的腐蚀性、温度及压力。例如，腐蚀性强的化学品输送通常需选用不锈钢阀体。

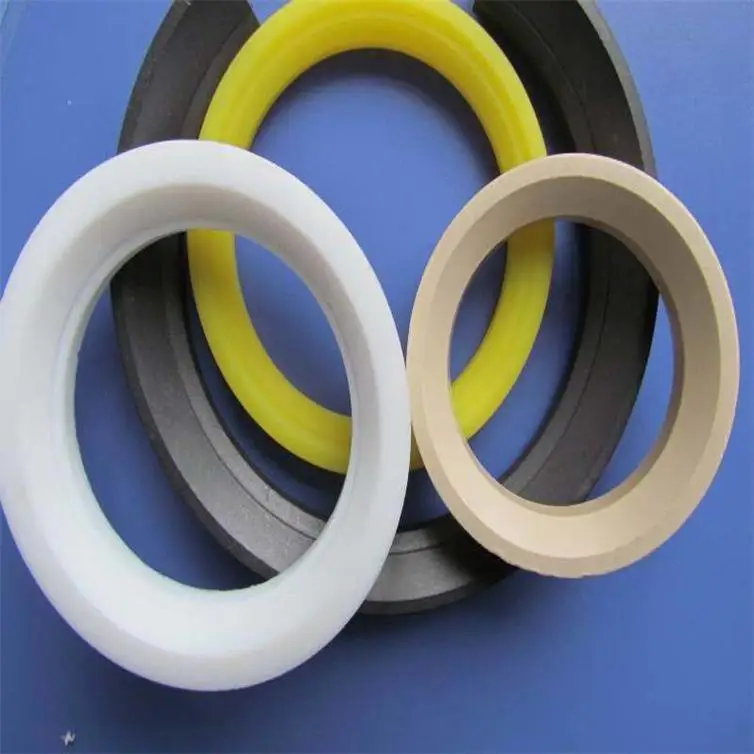

2.密封材料：Q41F中的“F”特指氟塑料密封，但其具体类型（如PTFE、RPTFE、PPL等）也有差异，它们耐温、耐压和耐腐蚀的性能各不相同，需要根据介质特性进行选择。

3.压力等级：阀门多元化能够承受管道系统的创新工作压力，常见的压力等级有PN16、PN25、PN40（国标）或Class150、Class300（美标）等，绝不能超压使用。

4.连接标准：虽然是法兰连接，但法兰的密封面形式（如RF突面、FM凹面）、螺栓孔中心距等需与管道上的配对法兰完全匹配，否则无法安装。

5.适用温度：阀内各部件材质决定了其工作温度范围。普通的PTFE密封圈适用温度一般在-29℃至180℃之间，超出此范围则需要选择特殊材料。

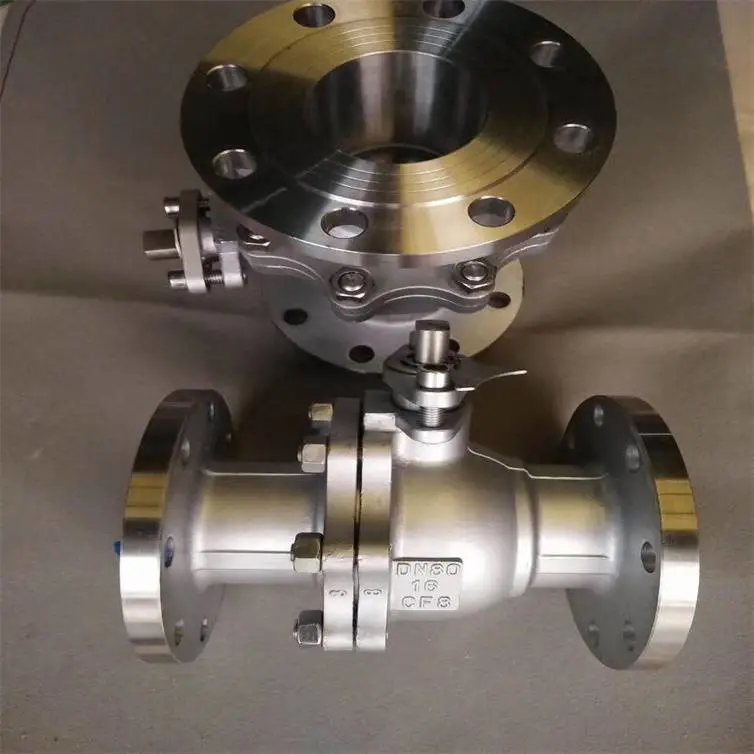

Q41F-16P 304不锈钢国标法兰式四氟软密封球阀

Q41F法兰球阀的优点十分突出。其流阻小，全开时流道几乎与管道内径一致，对流体压力损失影响极小。启闭迅速，只需旋转90度即可完成开关，操作方便。再者，氟塑料密封具有良好的自润滑性和密封性，泄漏量小。它的结构相对简单，体积紧凑，易于维护和更换密封件。

当然，它也有其适用的局限性。由于采用软密封结构，它一般不适用于高温、高压或含有硬质颗粒物的磨损性介质场合，这些工况可能会加速密封材料的磨损或老化，导致密封失效。在这种情况下，通常会考虑采用金属硬密封球阀或其他类型的阀门。

在维护方面，为了***Q41F法兰球阀的长期稳定运行，定期的检查和保养是必要的。应注意检查阀杆填料处是否有泄漏，法兰连接面是否紧固，以及阀门启闭是否顺畅。若发现操作力矩明显增大或出现内漏，可能意味着密封件已磨损，需要及时更换。

Q41F-16P 304不锈钢国标法兰式四氟软密封球阀主要优点

（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

Q41F-16P 304不锈钢国标法兰式四氟软密封球阀性能规范

压力试验

Q41F-16P 304不锈钢国标法兰式四氟软密封球阀主要零件材料

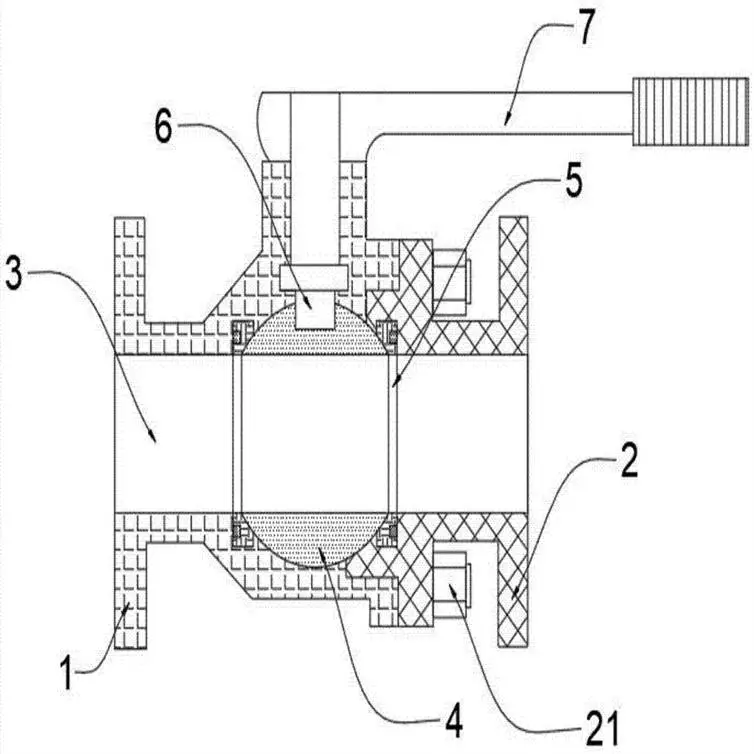

Q41F-16P 304不锈钢国标法兰式四氟软密封球阀外形结构图

1.6MPa主要连接尺寸

7 Q41F-16P 304不锈钢国标法兰式四氟软密封球阀试验方法和检验规则

7.1 试验方法

7.1.1 壳体试验

球阀的壳体试验方法按GB/T26480的规定。

7.1.2密 封试验

7.1.2.1在密封试验前,应将密封面上的油和油脂去除干净。球阀的密封试验按GB/T26480和7.1.2.2.7.1.2.3 的规定。

7.1.2.2 双向密封的球阀每个阀座应进行密封试验。

7.1.2.3 固定球进口端密封结构的球阀,应进行进口端阀座的密封试验,在球阀两个阀座间中腔的泄压螺纹孔处引管插人水中观察;固定球出口端密封结构的球阀，应进行出口端阀座的密封试验,在球阀的出口端灌水观察。

7.1.3 阀体壁厚测量

用测厚仪或专用卡尺量具测量阀体流道.中腔部位的壁厚。

7.1.4 阀杆硬度测量

在阀杆的上下两个端部各测量- -点,取平均值。

7.1.5 导静电试验

对带有导静电结构的球阀应按5.11进行导静电连续性试验。

7.1.6 耐火试验

对有耐火结构要求的球阀,应按有关防火试验的标准进行耐火试验验证。

7.1.7 阀体化学成分分析.

在壳体材料本体上或同炉号试棒上的加工面采用光谱分析法分析.或粉末取样采用化学法分析。

7.1.8阀体材质力学性能用壳体材料同炉号、同批热处理的试棒按GB/T 228.1规定的方法进行。

7.1.9 阀体标志检查

目测阀体表面铸造或打印标记内容。

7.1.10 铭牌内容检查

目测阀门铭牌上打印标记内容。

7.1.11 无损检测

a按5.14的规定,对焊接端部位进行检查。

7.2 检验规则

7.2.1 出厂检验

球阀应逐台进行出厂检验.检验合格后方可出厂。出厂检验项目、技术要求和检验试验方法按表7的规定。

7.2.2 型式试验

7.2.2.1 有下列情况之-.时,应对样机进行型式试验,试验合格后方可批量生产:

新产品试制定型;正式生产后,如产品结构、材料、工艺有较大改变可能影响产品性能。

7.2.2.2 技术协议要求进行型式试验时,应抽样进行型式试验。抽样可在生产线终端的检验合格产品

中随机抽样,也可在产品成品库中随机抽取,或从已供给用户但还未使用，并保持出厂状态的产品中随机抽取1台。对整个系列产品进行质量考核时,应根据该系列范围的大小情况,抽取2个或3个典型规格进行试验。

7.2.2.3型式试验的全部试验项目应符合表7的规定。

8 Q41F-16P 304不锈钢国标法兰式四氟软密封球阀标志

8.1 标志的内容

阀门应按GB/T 12220的规定进行标记,并应符合8.2.8.3和8.4的规定。

8.2 阀体上的标记

——在阀体.上应注有下列的水久标记:

——制造厂名称或商标标志:

——阀体材料;

——公称压力或压力等级;

——公称尺寸或管道名义直径数;

——阀体材料批号[铸件炉号或锻打批号,大于或等于DN50(NPS2 )的];

一一产品生产系列编号[大于或等于DN50(NPS2)的]。

8.3 标牌上的标志

一一在球阀的铭牌上应有如下所列的内容:

一一制造厂名称;

一一公称压力或压力等级;

一一公称尺寸或管道名义直径数;

一一在38C时的工作压力;.

一一极限温度和对应的工作压力:

一一极限压力和对应的工作温度(如果有必要);

一一阀体.球体.弹性密封阀座的材料牌号:

一一螺纹端连接的标记Re(螺纹连接端的球阀);

一一产品执行的本文件编号:

一一产品出厂编号。

8.4 Q41F-16P 304不锈钢国标法兰式四氟软密封球阀其他标记

8.4.1 带有导静电结构的球阀应标记"AS"; .

8.4.2 带有耐火结构的球阀应标记"FD";

8.4.3 若球阀设计制造为单向流时,应在阀体上注有允许流向"箭头"的***标记,或用一个独立的流向"箭头"标牌牢固地钉到阀体的法兰上。
