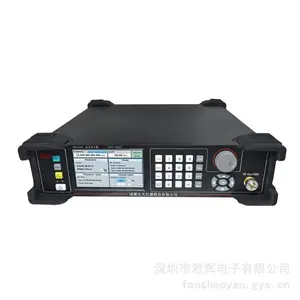

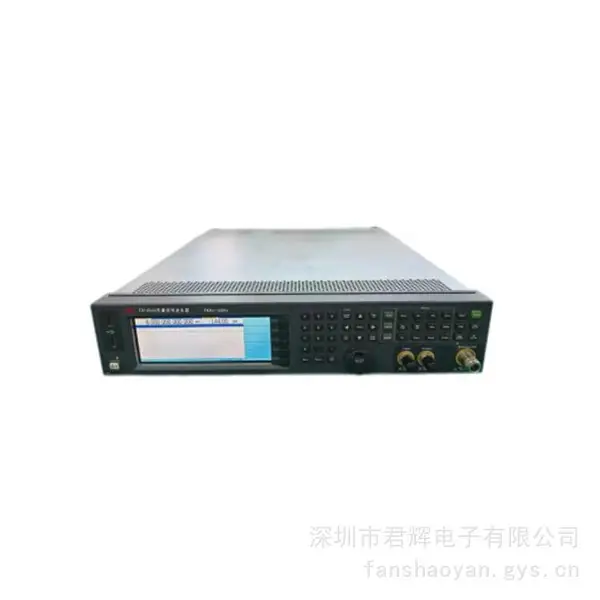

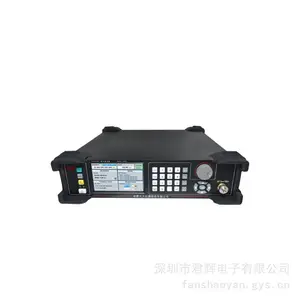

TD1406C矢量信号发生器 9kHz ~ 6GHz

TD1406C是一款高性价比、小型化矢量信号发生器。在9kHz～6GHz的频率范围内提供大动态输出功率（-144 dBm～+30dBm ）、高杂散信号抑制、低相位噪声、***的信号纯度与频率稳定性。应用于半导体、雷达、量子、通信等领域的器件、模块、组件、系统的调试与测试。

主要性能：

l 频率范围：9kHz～6GHz               l  频率分辨率：0.01Hz

l  大动态输出范围：-144dBm～+30dBm      l 电平分辨率：0.01dB

l 频率切换速度：＜5ms

l 谐波：9 kHz～3 GHz  ：<-35 dBc

3GHz～4 GHz    ：<-35 dBc (典型值)

  4GHz～6 GHz     ：<-53 dBc (典型值)

l相位噪声：标配：1GHz@20kHz：-131dBc

  选件UNX：1 GHz@20kHz：-141dBc

  选件UNY：1 GHz@10kHz：-141dBc

l  频率调制： ****偏差：N x 4 MHz (标称值) ；

偏差精度：＜±2%+20Hz 【1kHz速率,偏差是N x 50 kHz】         失真：＜0.4%【1kHz速率,偏差是N x 50 kHz】

l 相位调制：偏差精度：<+0.5% + 0.01弧度，典型值(1kHz速率,标准带宽模式)

失真：<0.2% ，典型值[1 kHz 速率, 标准带宽模式]

l 幅度调制：****深度 ：****

深度分辨率：深度的0.1% (标称值)

     1kHz速率和深度＜80%时AM深度误差： f＜5MHz，＜设定的1.5%+1%

           5MHz＜f＜2GHz：＜设定的3%+1%

2＜f＜2GHz：＜设定的5%+1%

  l 窄脉冲调制：通/断比：＞80dB（典型值）

                 上升时间/下降时间：＜10ns；7ns(典型值)

              **小脉宽ALC打开/断开：＞2μs/＞20ns

              电平精度（相对于连续波）ALC打开/断开：＜±1.0dB/＜±1.0dB

               宽带压缩：＜5ns

   l   数字I/Q模式时的****电平精度：(ALC接通,相对于连续波,W-CDMA 1 DPCH 配置<+10dBm)：9 kHz-6 GHz ：±0.25dB

lI/Q调制器外部输入：带宽： 基带(I 或Q)高达100 MHz基带(标称值)

                         射频(I+Q) 高达200 MHz 射频(标称值)

I 或 Q 偏置： ± 100 mV (200 uV 分辨率)

I/Q 增益： ± 1 dB (0.001 dB 分辨率
