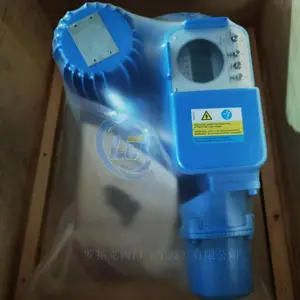

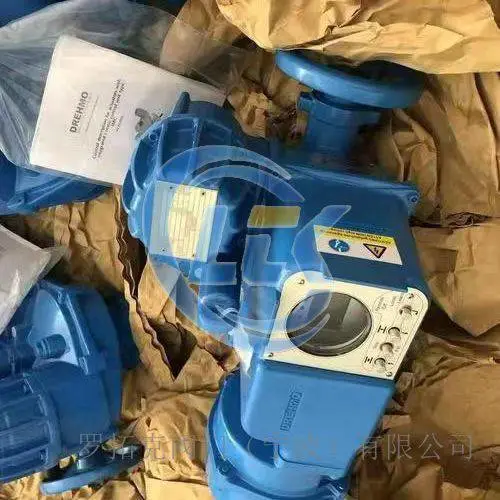

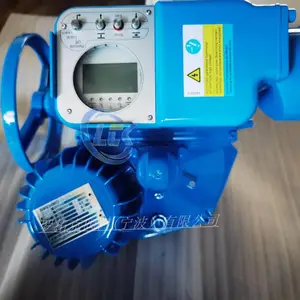

德国原装 EMG DREHMO 德瑞模 DIM59-25-B3-005DCG+DS30 (51)-FHA 直行程电动执行机构

型号释义

• DIM59：直行程调节型执行器主机

• 25：额定行程规格

• B3：电机配置

• 005DCG：DCG 智能伺服控制单元

• DS30 (51)：配套直行程推力单元

• FHA：配套连接附件整套组合：DIM 执行主机 + DCG 智能控制器 + DS 推力单元，配套调节阀做连续流量、压力调节

核心产品优势

1. 德国整机原装进口，EMG 德瑞模***执行器品牌，火电、化工、水处理自控行业大量应用，可提供报关、原厂资料，满足招投标验收。

2. 直行程连续精准调节，适配套筒调节阀、单座调节阀，标准 4～20mA 模拟量给定 + 阀位反馈，闭环控制稳定，适合工艺精细调节回路。

3. 模块化分体组合设计（DIM 主机 + DS 推力单元 + DCG 控制板），部件独立，故障可单独更换，维修无需拆除阀门本体，维保便捷。

4. DCG 智能控制单元，内置调节逻辑，死区、动作速度软件可调，兼容性强，可对接主流 DCS/PLC 自控系统，可选现场总线通讯。

5. 完善安全保护：推力过载保护、电机过热保护、上下行程限位保护，阀体卡涩时自动停机，防止执行器与调节阀损坏。

6. DS30 推力单元搭配 FHA 连接件，输出推力平稳，抗管道振动、抗偏载，传动耐磨，支持长期不间断连续调节工况。

7. 三防电路板工艺，板卡防腐防潮，整机防护性能优异，适应锅炉房、化工车间、泵房多粉尘、潮湿现场；支持防爆版本定制，用于危险区域。

8. 就地手轮操作 + 阀位显示，断电可手动操作阀门，方便现场检修、应急工况。

9. 运行噪音低，启停平缓，有效降低介质水锤冲击，保护管道与阀门设备。

EMG DREHMO 德瑞模 DIM59-25-B3-005DCG+DS30 (51)-FHA 直行程电动执行机构

德国原装进口，调节型成套执行器（DIM 主机 + DCG 智能控制器 + DS30 推力单元 + FHA 连接件），可直接用于标书填报

基础规格

• 完整型号：DIM59-25-B3-005DCG+DS30 (51)-FHA

• 产品类型：直行程连续调节电动执行机构

• 适用阀门：单座调节阀、套筒调节阀等直行程调节阀

• 控制类型：调节型（4～20mA 闭环调节）

机械参数

• 额定行程：25mm

• DS30 推力单元额定推力：30kN

• 操作方式：电动 + 配套就地手动手轮（断电手动操作）

• 传动结构：精密行星齿轮，长效密闭润滑

• 配套附件：FHA 阀杆连接组件，抗偏载

• 安装：直行程立式 / 卧式适配阀门安装

电气与控制参数

• 供电电源：三相 AC380V 50Hz（单相 AC220V 可选）

• 电机配置：B3 制动电机，F 级绝缘

• 控制单元：005DCG 智能伺服控制单元

• 标准调节信号：DC 4～20mA（给定信号 + 阀位反馈）

• 输入阻抗：≤300Ω

• 调节精度：基本误差≤1%，重复性≤1%

• 总线通讯：可选 Profibus、Modbus、HART

• 内部辅助电源：可提供 DC24V 给阀位配件供电

防护与环境条件

• 标准防护等级：IP67；可选 IP68

• 标准工作温度：-25℃ ~ +70℃；防爆版本：-20℃ ~ +40℃

• 电路板：三防涂层，防潮、防腐、防尘

• 防爆方案：Ex 防爆整机可定制（CT4/BT4）

• 允许环境湿度： 80%（31℃无凝露）

• 噪音：≤70dB (A)（1 米距离）

保护与智能功能

1. 保护功能：推力过载保护、电机过热保护、上下电子限位保护

2. 调试：就地按键菜单调试，配套阀位液晶显示

3. 参数：调节死区、动作速度软件可调

4. 故障记录：可存储运行、报警日志，支持设备诊断

5. 工作制：S2 短时间歇调节工作制，适配连续工艺调节回路

选型备注

1. 整套为主机 + 推力单元成套供货，行程、推力不可随意拆分替换

2. 全行程动作时间、供电电压、总线协议、防爆等级订货确认

3. DIM = 调节型；DMC 为开关型直行程执行器

典型应用场景

火力发电厂锅炉给水 / 减温减压调节、化工工艺调节阀、污水处理工艺调节管路、供热自控系统
