常用硅橡胶电缆

1、硅橡胶电力电缆

YGC、YGCR、YGCP、YGC22、YGC32、YGC23、YGG、YGGR、YGGP、YGG22、YGG32、YGGB、YGGB?L、JHXG、HGG、HGGP、HGGP2、HGVF、HGVFP、HGVF22、HGVF32

2、硅橡胶控制电缆

KGG、KGGR、KGGP、KGGP2、KGGP3、KGGRP、KGGRP1、KGG22、KGG32、KGG23

3、硅橡胶安装线/单芯高温线

AGR、AGRP、AGG、AGRP?200、JGG、JGGR、JGGP、JGGRP

4、氟塑绝缘?硅橡胶护套复合电缆

FGR、FGRP、KFGR、KFGRP、KFGP、KFGP22、KFGP32、YGCF46、YGCF46R、YGCF4RP

5、硅橡胶计算机电缆

DJGGP、DJGGPR、DJGGP2、DJGGP3

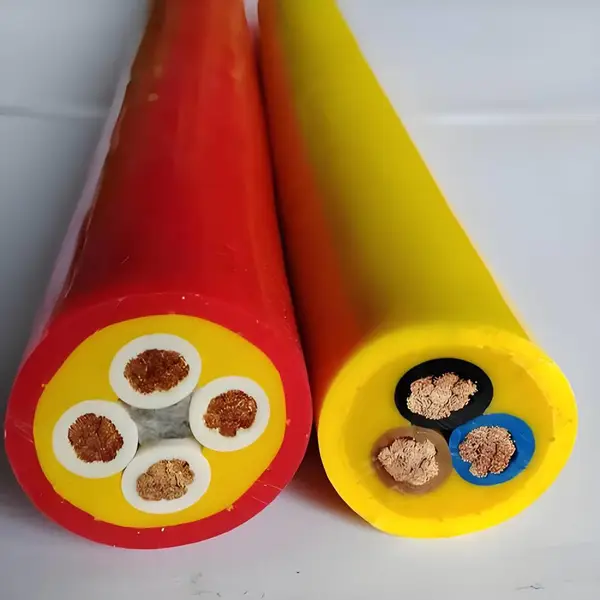

HGG 硅橡胶绝缘硅橡胶护套电力软电缆

全称：铜芯硅橡胶绝缘硅橡胶护套电力软电缆

型号释义

• H：硅橡胶高温电力软电缆系列代号

• ***个G：硅橡胶绝缘

• ***个G：硅橡胶护套

导体多股软绞合，常规镀锡铜导体； 易混硅橡胶型号区分：

• HGG：电力软电缆（0.6/1kV）

• KGG：硅橡胶绝缘护套控制电缆

• YGC：重型移动硅橡胶电力电缆

常用规格：单芯1.5?500mm?；多芯2?5芯、3+1、3+2，截面1.5?240mm?

执行标准

特种企业标准，参照 GB/T9330、IEC60502；阻燃参照 IEC60332?3 额定电压：0.6/1kV

电缆结构（由内向外）

1. 导体：多股绞合软导体，一般镀锡铜丝，抗氧化耐高温

2. 绝缘：硅橡胶绝缘

3. 成缆：多芯绞合、填充

4. 护套：硅橡胶外护套

   本型号无屏蔽；抗干扰选 HGGP（铜丝编织总屏蔽）

使用特性

1. 长期工作温度：?60℃～+180℃；短路≤5s250℃

2. 敷设环境温度：敷设***温度≥?20℃

3. 最小弯曲半径：单芯≥15倍电缆外径；多芯≥12倍电缆外径

4. 试验电压：3000V/5min

5. 耐臭氧、耐老化、耐寒、耐候，耐油性能一般

产品特点

1. 宽温域：?60~180℃，高温环境电气性能稳定，低温也不易发硬开裂。

2. 整体柔软，可适度弯曲，适合高温设备接线。

3. 硅橡胶绝缘护套，耐老化、耐臭氧、防水；不耐矿物油、有机溶剂。

4. 镀锡导体高温不易氧化发黑。

主要用途

0.6/1kV及以下高温设备电力传输，冶金、钢铁、热处理炉、烘箱、电厂、石化高温区域设备动力接线，固定敷设，也可轻度移动使用。

衍生选型

1. 阻燃：ZR?HGG

2. 铜丝编织屏蔽：HGGP

3. 铜带屏蔽：HGGP2

4. 钢带铠装直埋抗机械损伤：HGG22

5. 需要耐油护套：HGVF（硅橡胶绝缘，丁腈PVC护套）

选型提醒：

• 需要频繁往复拖拽移动，优先选YGC重型硅橡胶电缆；

• 控制信号回路，不要用HGG，改用KGG/KGGR系列；

• 现场有大量油污，HGG不适用，选HGVF耐油护套型号。
