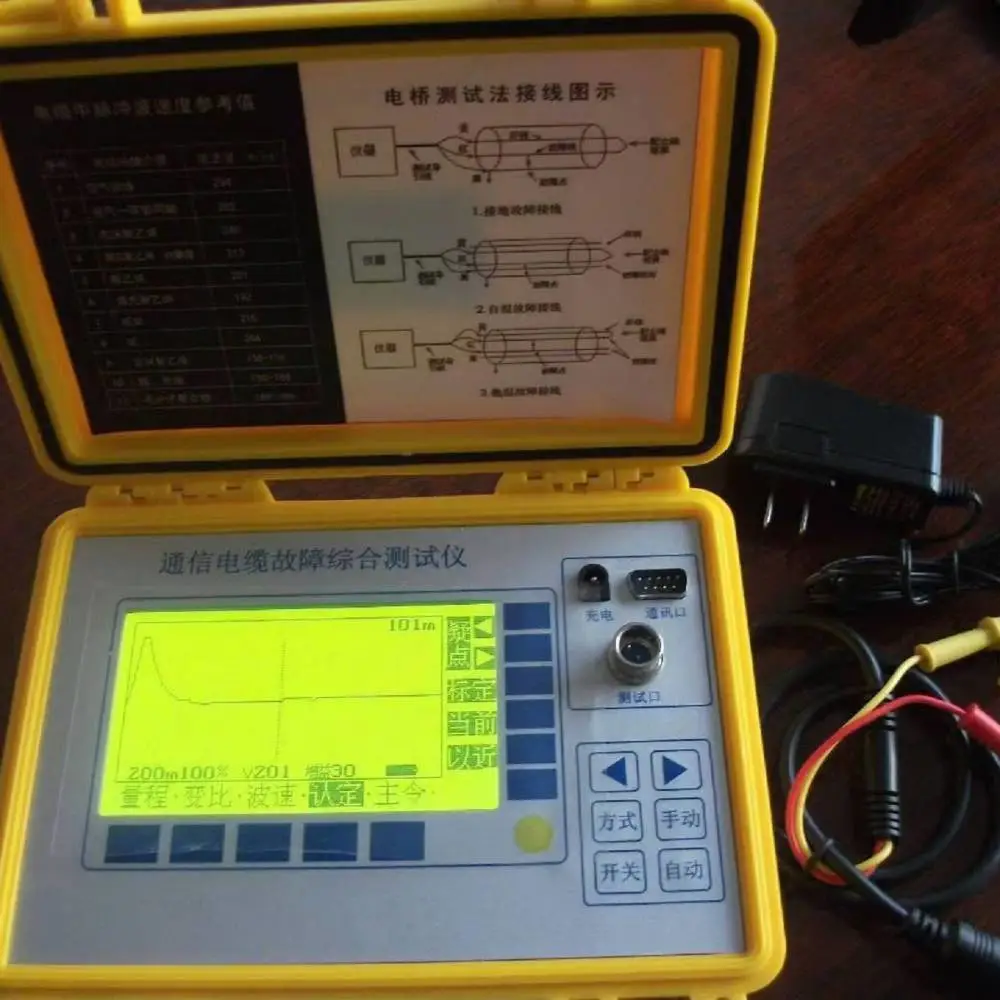

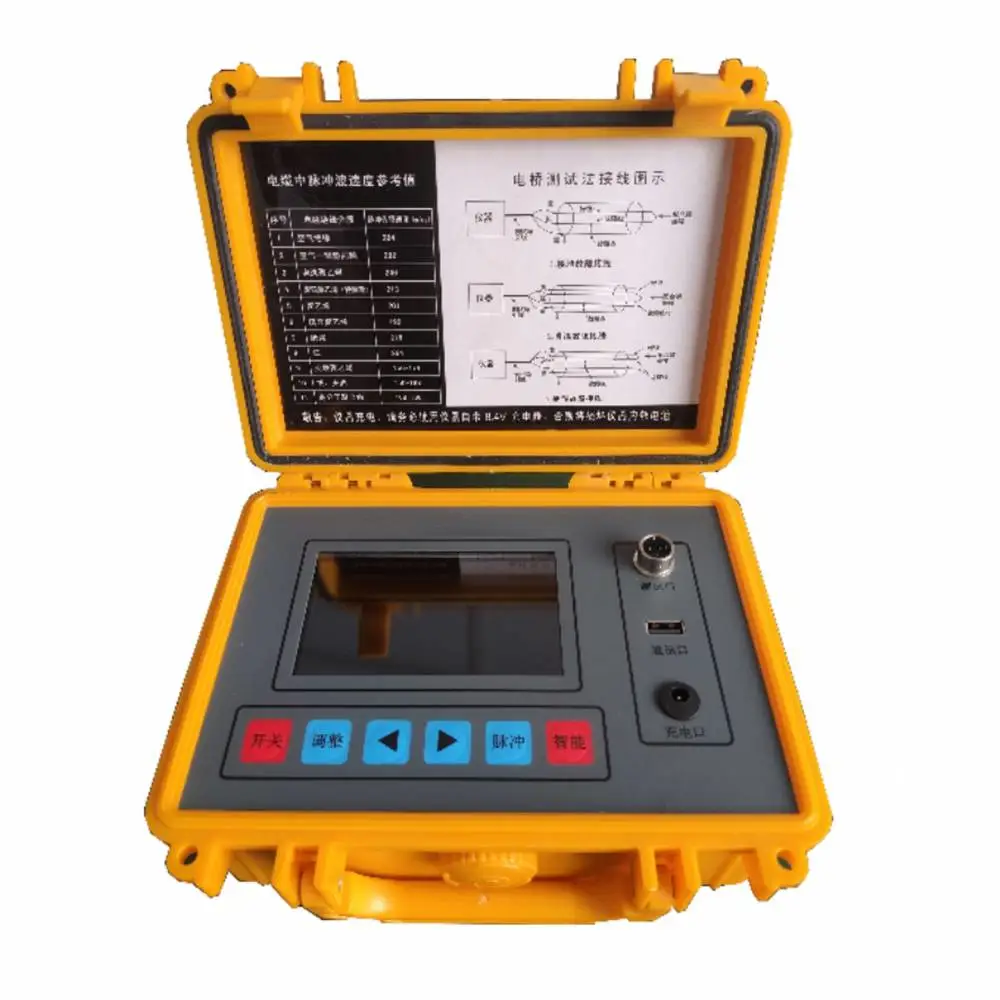

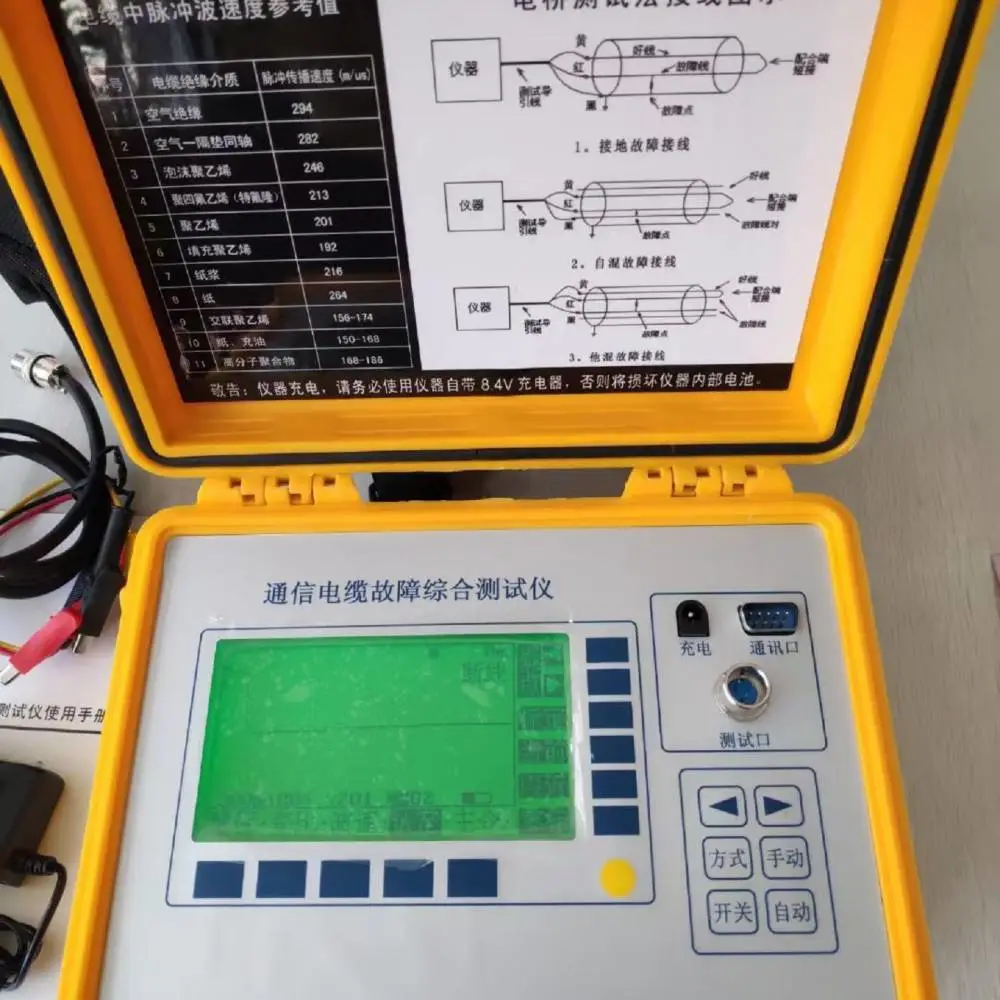

电缆故障综合测试仪
型号：FLCD-980

电缆故障综合测试仪采用ARM+FPGA+大点阵彩色液晶显示技术的电缆测试产品。具有脉冲反射和电桥两种测试方法，适用于测量铅皮电缆、全塑电缆、用户皮线的断线、混线、地气、绝缘不良、接触不良等故障的位置。是缩**短故障查找时间、提高工作效率、减**轻线路维护人员劳动强度的得力工具。线路查修人员也可以用其进行线路工程验收和检查电缆电气特性。

产品特点
1.大屏幕彩色液晶显示（480*280点阵）,人性化界面中文菜单设计，只需六个键，即可完成全部测试操作。
2.结合了脉冲反射测试法和电桥测试法，可以测试断线、混线、绝缘不良等各种类型的故障
3.保留有手动测试功能。
4.采用中文菜单技术，易于和使用。
5.具有兆欧表和欧姆表功能，能够测试绝缘电阻和环路电阻。
6.带有USB接口，可将测试数据存入U盘，在计算机上分析处理。（选配）
7.采用可充电锂电池，充电无需值守。
8.体积小，便于携带。

技术指标
1．脉冲反射测试法：
量程：8km/16km/32km(可选)
测试盲区：0m
测试精度：≤1m
脉冲宽度：40ns-10μs自动调节
阻抗平衡自动调节
调节：自动和手动相结合
2．电桥测试法：
能够测试绝缘不良电阻*大值：100МΩ
测试精度：±1%×电缆全长
测试电缆长度： ≤ 9999m
充电时间约4小时
充满后连续工作时间8小时
体积：220×160×90 mm?
重量：1.3Kg

装箱清单
标配
序号 名称 数量
1 主机 一台
2 充电器（主机用）一个
3 测试导引线 一条
4 使用说明书 一本

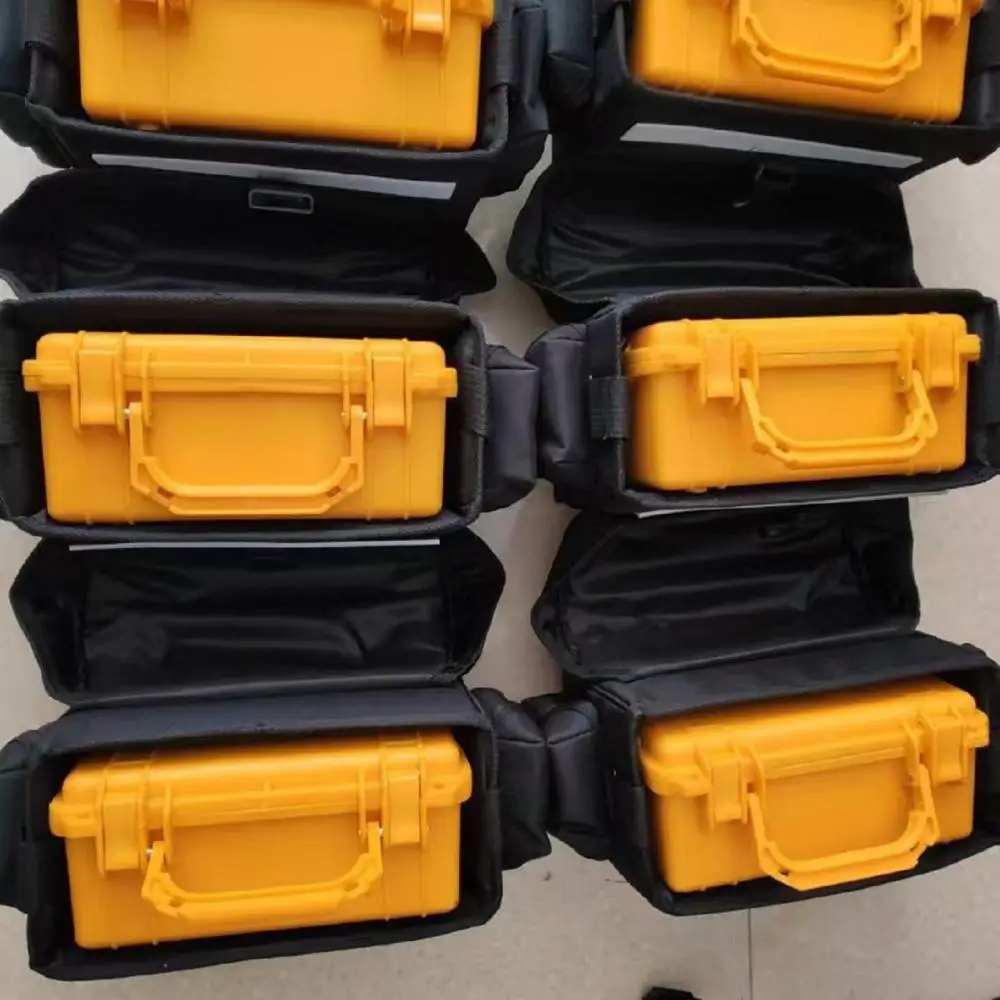

5 仪器背包 一个

注意事项
1.应避免阳光直射仪器面板，因液晶在高于60℃时，对比度会变差，以至无法使用；待温度低于60℃时，会自然恢复。
2.测试前，务必量一下待测线之间的电压，以免造成测量错误或烧坏仪表。
3.注意不要用硬物直接撞击液晶板，以免造成损坏
