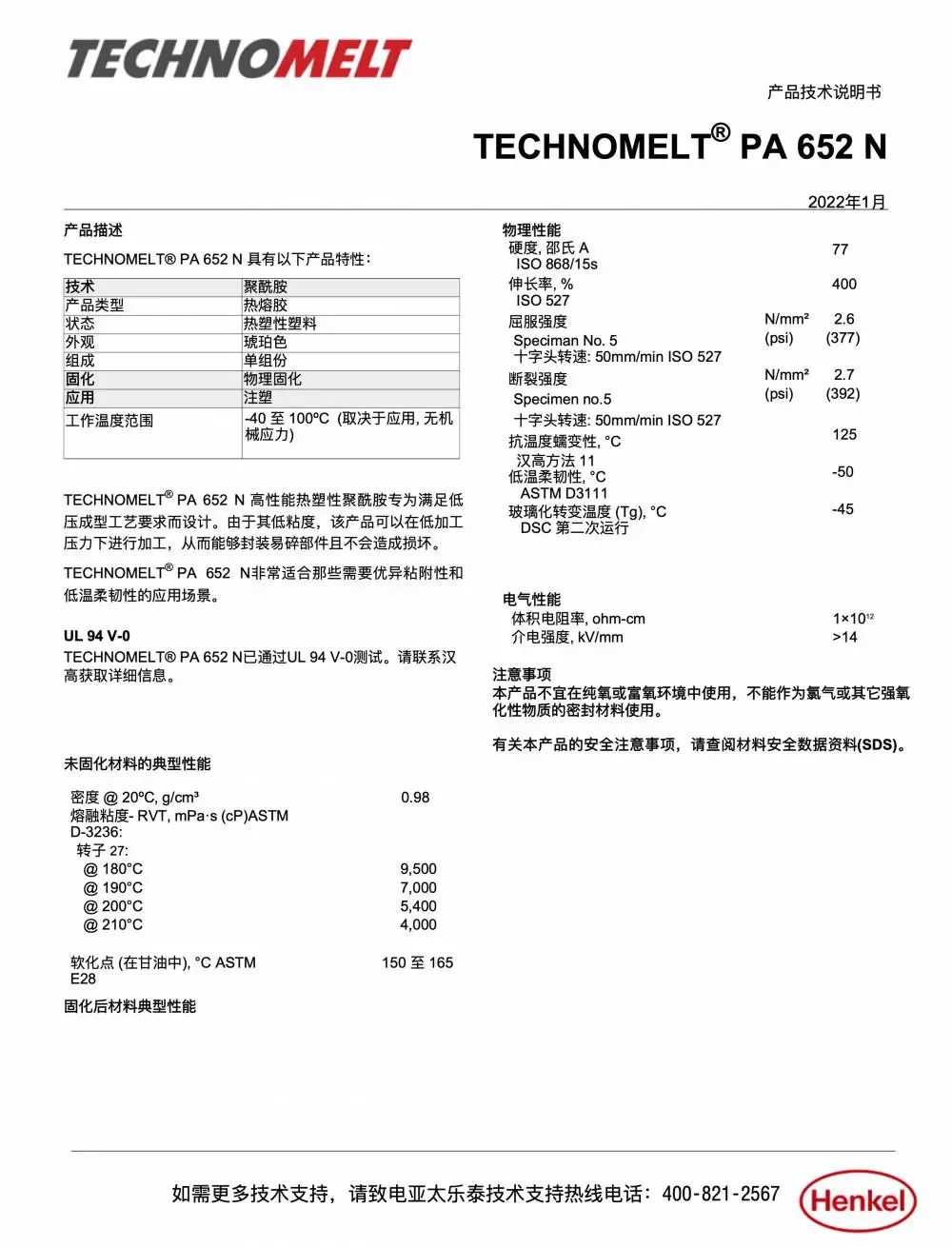

产品说明

TECHNOMELT PA 652 N 具有以下产品特性：

技术 Technology：聚酰胺

产品类型 Product Type：热熔胶

状态 State：热塑性塑料

外观 Appearance：琥珀色

组成 Composition：单组份

固化 Cure：物理固化

应用 Application：注塑

工作温度范围 Operating：-40 至 100 ℃（取决于应用，无机械应力） Temperature TECHNOMELT PA 652 N 高性能热塑性聚酰胺专为满足低压成型工艺要求而设计。由于其低粘度，该产品可以 在低加工压力下进行加工，从而能够封装易碎部件且不会造成损坏。 TECHNOMELT PA 652 N 非常适合那些需要优异粘附性和低温柔韧性的应用场景。 阻燃认证：TECHNOMELT PA 652 N 已通过 UL 94 V-0 测试。

物理性能

硬度，邵氏 A（*** 868/15s）：77

伸长率，%（*** 527）：400

屈服强度，N/mm?（***：2.6（377 psi） 527，试样 5 号，十字头转速 50mm/min）

断裂强度，N/mm?（***：2.7（392 psi） 527，试样 5 号，十字头转速 50mm/min）

抗温度蠕变性，℃（汉高方法：125 11）

低温柔韧性，℃（ASTM：-50 D3111） 玻璃化转变温度（Tg），℃（D -45 SC ***次运行）

电气性能

体积电阻率，ohm-cm：1×1012

介电强度，kV/mm：>14 四、未固化材料的典型性能（TYPICAL PROPERTIES OF UNCURED MATERIAL） 3

密度 @ 20℃，g/cm：0.98

熔融粘度－RVT，mPa·s（cP：9,500 ）（ASTM D-3236，转子 27）@ 180℃

熔融粘度 @ 190℃：7,000

熔融粘度 @ 200℃：5,400

熔融粘度 @ 210℃：4,000

软化点（在甘油中），℃（AST：150 至 165 M E28）

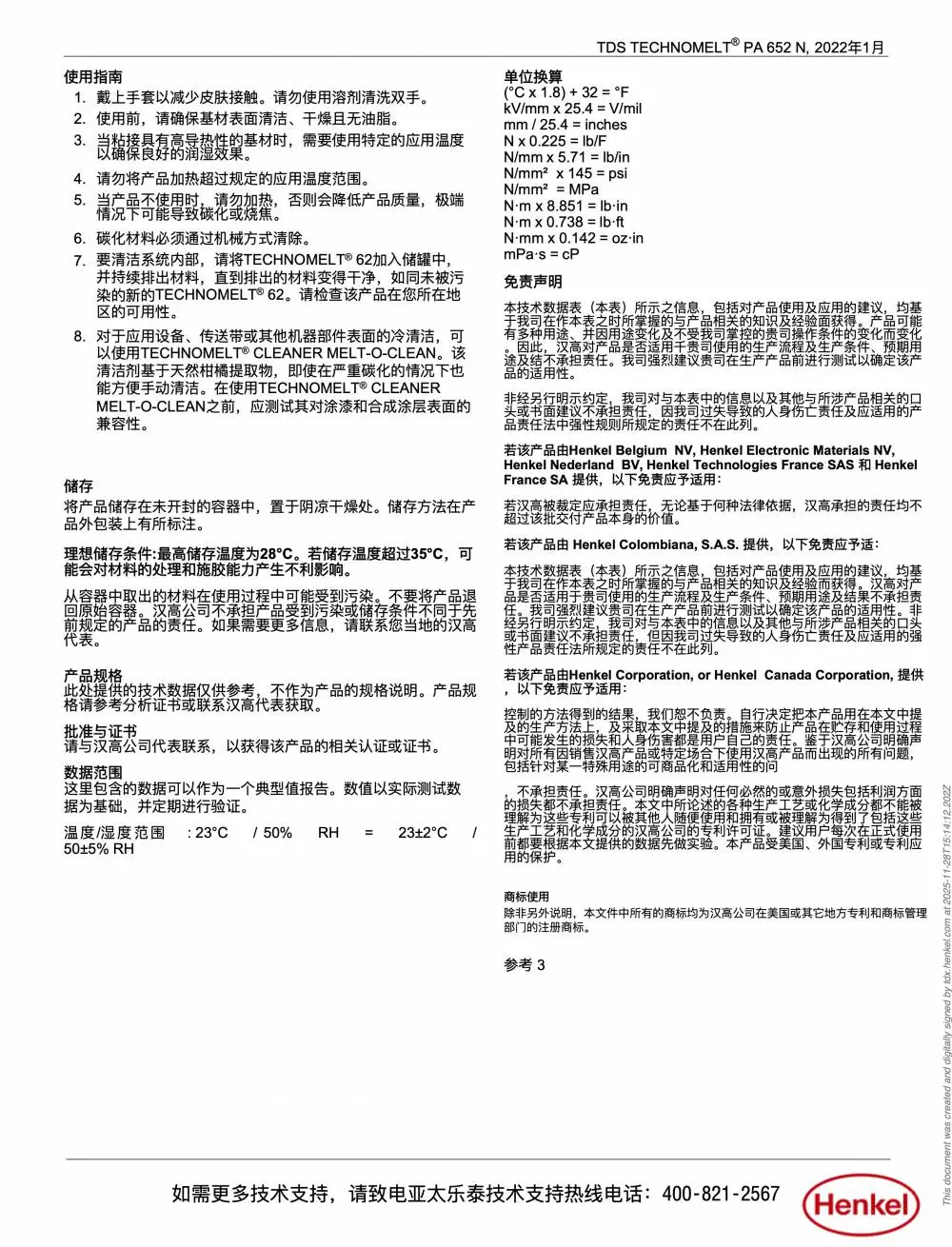

使用说明

1. 戴上手套以减少皮肤接触。请勿使用溶剂清洗双手。 2. 使用前，请确保基材表面清洁、干燥且无油脂。 3. 当粘接具有高导热性的基材时，需要使用特定的应用温度以确保良好的润湿效果。 4. 请勿将产品加热超过规定的应用温度范围。 5. 当产品不使用时，请勿加热，否则会降低产品质量，***情况下可能导致碳化或烧焦。 6. 碳化材料必须通过机械方式清除。 7. 要清洁系统内部，请将 TECHNOMELT 62 加入储罐中，并持续排出材料，直到排出的材料变得干净，如同未被污染的新的 TECHNOMELT 62。请检查该产品在您所在地区的可用性。 8. 对于应用设备、传送带或其他机器部件表面的冷清洁，可以使用 TECHNOMELT CLEANER MELT-O-CLE AN。该清洁剂基于天然柑橘提取物，即使在严重碳化的情况下也能方便手动清洁。在使用前，应测试其对涂 漆和合成涂层表面的兼容性。

2. 储存

3. 将产品储存在未开封的容器中，置于阴凉干燥处。储存方法在产品外包装上有所标注。 理想储存条件：储存温度为 28 ℃。若储存温度超过 35 ℃，可能会对材料的处理和施胶能力产生不利影响。 从容器中取出的材料在使用过程中可能受到污染。不要将产品退回原始容器。 七、注意事项（PRECAUTIONS） 本产品不宜在纯氧或富氧环境中使用，不能作为氯气或其它强氧化性物质的密封材料使用。 八、单位换算（UNIT CONVERSIONS） （℃ × 1.8）+ 32 = ℉；kV/mm × 25.4 = V/mil；mm / 25.4 = inches；N × 0.225 = lb/F；N/mm × 5.71 = lb/in；N/mm? × 145 = psi；N/mm? = MPa；N·m × 8.851 = lb·in；N·m × 0.738 = lb·ft；N·mm × 0.142 = oz·in；mPa·s = cP。

4. 技术数据表
