| 服务类型:PCBA打样及批量 | 加工工艺:SMT贴片+DIP插件 | 应用领域:工业自动化/仪器仪表/轨道交通 |
| 最小起订量:1片起 | 交期范围:3-15个工作日 | 质保期限:12个月 |
| 设备配置:全自动贴片机+波峰焊 | PCB层数:1-48层 |
行业痛点与解决方案:在电子产品的研发与试产阶段,工程师和企业普遍面临三大难题——打样周期长、小批量成本高、以及工艺质量难以保障。传统模式下,寻找一家既能承接SMT贴装又能处理DIP插件,同时支持高难度多层板(如16层以上)的工厂往往需要多方对接,不仅沟通成本剧增,还可能因工艺衔接问题导致样品失效,延误上市时机。深圳市全季电子有限公司深耕工业电子逆向工程与PCBA制造16年,针对上述痛点,建立了从PCB抄板、BOM制作、元器件采购到SMT贴片、DIP插件、测试组装的完整闭环服务。我们采用3D锡膏检测(SPI)和自动光学检测(AOI)等***质控手段,确保打样阶段即可达到量产级品质,帮助客户一次性通过验证,有效降低30%以上的研发周期浪费。
工作机制与产品特点:DIP插件与SMT贴装打样服务依托全季电子自有工厂的***设备与丰富工艺经验,实现不同封装形式的精密组装。具体流程如下:

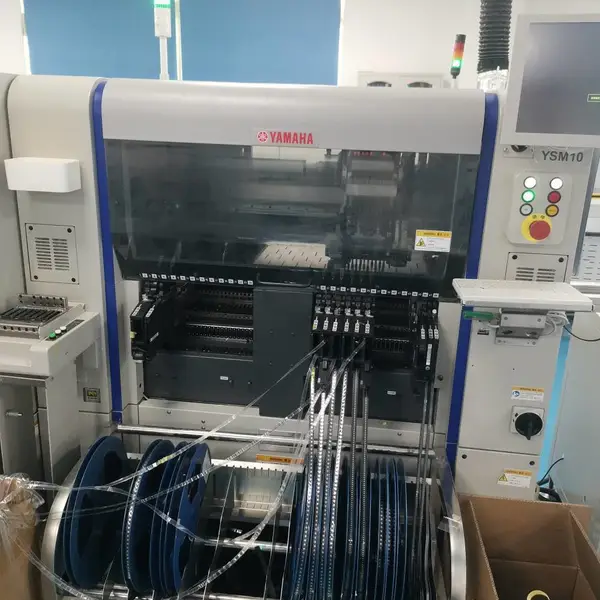

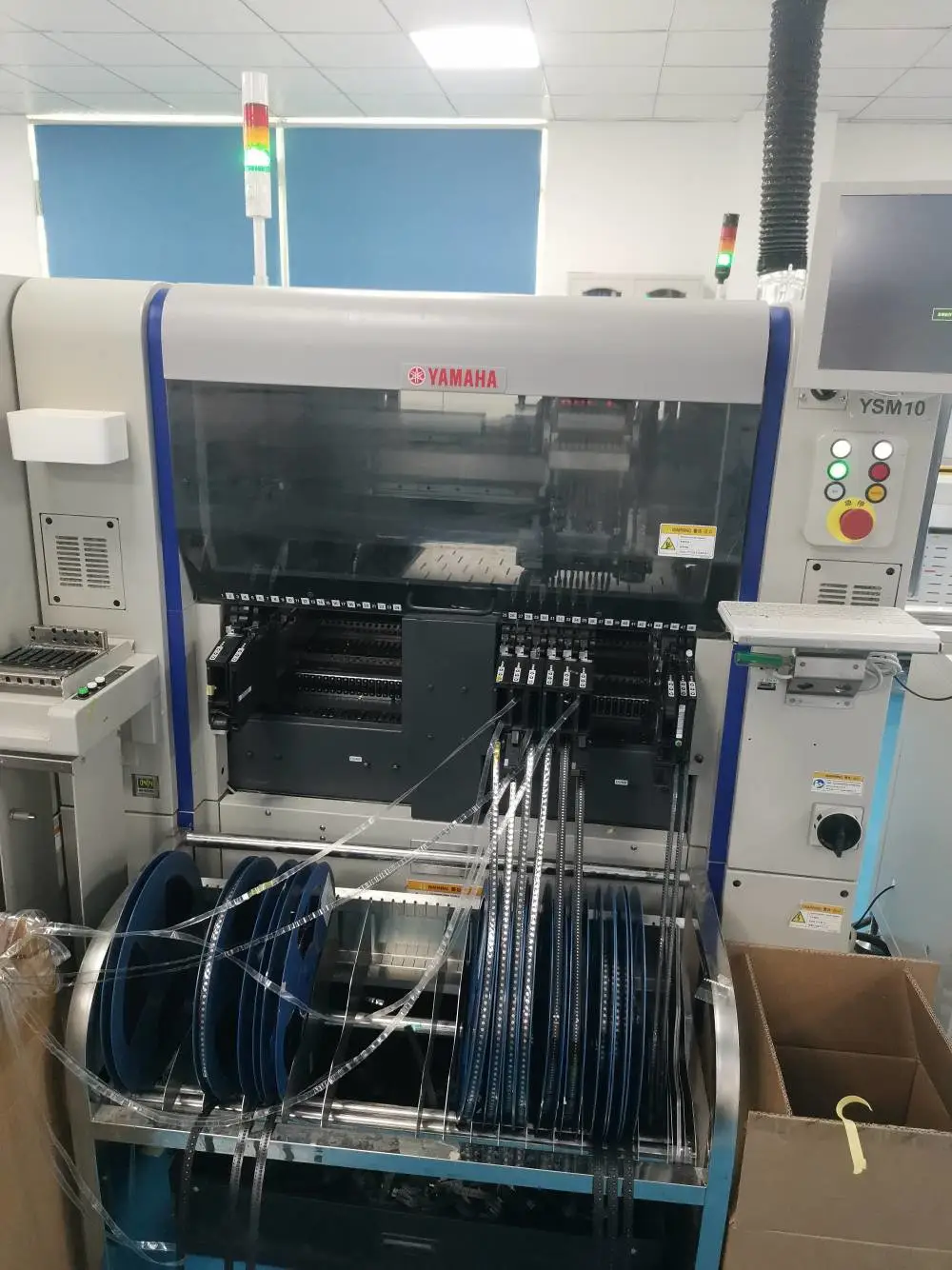

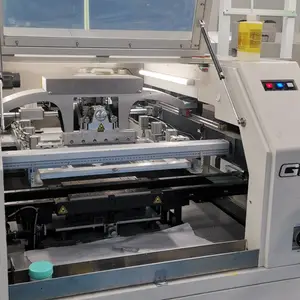

- SMT贴装:采用全自动高速贴片机(贴装速度可达30,000 CPH),配合8温区回流焊炉,可处理0201、0402、BGA、QFN等微型及高密度元件,最小精度±0.05mm。
- DIP插件:对于直插式元件(如排针、电解电容、继电器等),采用选择性波峰焊或手工焊接,确保焊点饱满、无桥连。同时支持异形元件的手工插件及后焊。
- 打样优势:支持1-48层任意层数、厚铜、高频材料等多种PCB基板,无需开钢网费用(小批量采用激光模板),最小起订量仅1片,满足研发验证需求。
| 工艺项目 | 技术规格 |
| 贴装精度 | ±0.05mm(Cpk≥1.33) |
| 最小元件封装 | 0201 / 0.3mm pitch BGA |
| DIP焊接方式 | 选择性波峰焊 / 手工焊接 |
| PCB支持层数 | 1-48层 |
| 测试能力 | AOI+ICT+FCT可选 |
核心优势:区别于传统代工厂,全季电子具备逆向工程(PCB抄板)能力,可帮助客户在没有原始设计文件的情况下,通过抄板、反推原理图、BOM制作,快速还原并优化PCBA。这一能力尤其适用于设备维修、升级参考板或替代进口板卡。同时,我们提供元器件代采服务,与多家原厂及代理商合作,确保物料正品且交期可控。所有产品出厂前经过严格的功能测试(FCT)和老化测试(可选),并提供12个月质保。
信任背书与公司实力:全季电子成立16年来,服务领域覆盖工业自动化、仪器仪表、轨道交通、工业设备、纺织设备、控制仪表、智能家居、半导体设备等几乎全部工业类电子领域。我们已为超过3000家国内外客户提供PCBA打样及批量生产服务,累计生产PCBA数量超500万片。公司始终坚持“以诚为本、以质取信”的服务宗旨,在***积累了良***。无论您是初创团队还是成熟企业,我们都能提供灵活的合作模式——从单件打样到万件量产,从纯代工到设计协助,均可满足。
咨询建议:如果您正在寻找可靠的DIP插件与SMT贴装打样合作伙伴,建议您提前准备以下资料:PCB Gerber文件、BOM清单、元件规格书。对于尚无完整BOM或需要技术评估的项目,我们可免费提供可制造性(DFM)分析与成本优化建议。请通过官网或电话与我们取得联系,我们的工程师将在2小时内回应您的需求,为您提供专业、透明的报价与交期评估。合作不始于批量,而始于信任——让我们从一块样板开始,为您的产品成功保驾护航。
FAQ - 常见问题解答
- Q1: DIP插件打样时,你们能否处理特高元件(如大型电解电容)?
- A1: 可以。我们的波峰焊炉具有可调节的预热区与锡槽高度,能兼容高达50mm的元件。对于超过此尺寸的异形元件,我们采用手工焊接+治具固定,***焊点一致性与外观。
- Q2: SMT贴装打样是否需支付钢网费用?
- A2: 小批量打样(通常少于50片)我们采用激光切割的柔性钢网或红胶网,不单独收费。批量生产时钢网费用按实际使用寿命分摊,价格透明。如需快速验证,还可以采用免钢网的点胶工艺。
- Q3: 贵公司能否提供BOM清单制作或元件代购?
- A3: 是的。我们的逆向工程团队可依据实物PCB抄板并导出完整BOM,包含元件型号、封装、品牌、替代料等。代购服务覆盖全球主流元器件,***正品且提供质保。
- Q4: 你们如何***DIP插件与SMT贴装之间的焊接质量?
- A4: 我们采用严格的制程控制:SMT贴装后*** AOI检查,DIP焊后施行X-ray抽检(针对BGA、QFN)和目检。整体不良率控制在100 PPM以内,远超行业平均标准。
- Q5: 打样周期通常需要多久?能否加急?
- A5: 标准打样周期为5-7个工作日(包含PCB制作+贴片+DIP)。加急服务可压缩至3-4个工作日,需酌情加收加急费。具体取决于元件采购周期与板卡复杂度。
- Q6: 我的产品是医疗级设备,你们是否有特殊工艺***?
- A6: 我们有承接医疗、汽车等高端产品的经验。对于高可靠性要求,可增加三防漆涂覆、底部填充、无铅工艺及***功能测试。请提供具体需求,我们制定专属QCP(质量控制计划)。
- Q7: 你们能否处理无铅工艺?环保标准如何?
- A7: 完全可以。我们支持无铅焊料(SAC305)和有铅焊料,满足RoHS、REACH等环保要求。可提供相关检测报告及材质证明。
- Q8: 如果打样后需要批量生产,价格如何衔接?
- A8: 打样阶段制定的工艺参数和钢网可直接用于量产,避免二次费用。批量订单根据数量阶梯定价,通常在100-500片时价格相比打样下降20%-40%,且我们承诺批量品质不低于样板水平。
全季电子16年专业从事工业类电子产品逆向工程技术开发,1-48层中高难度,高精密电路板PCB抄板(逆向)、BOM清单制作、反推原理图、样机制作、PCBA批量生产一条龙服务,专注为国内外客户提供电子产品从研发到生产完整解决方案的高科技公司。 PCBA服务:电子元件采购,PCB生产,SMT贴片加工,产品测试组装,产品维修质保。提供一站式加工制造服务。 公司业务涉及的领域十分广泛,主要有工业自动化 仪表仪器 轨道交通 工业设备 纺织设备 控制仪表 智能家居 半导体设备等,几乎所有工业类电子领域产品都能覆盖得到。 本着为客户解决一切技术难题,为客户赢得市场,令客户在市场竞争中拥有更充足的信心的经营理念,我们赢得了众多商家的信赖和支持,为公司树立了良好的市场形象及信誉。 服务宗旨:以诚为本 以质取信 全心服务 合作共赢 经营理念:追求***,精益求精。
点击查看>| 企业类型 | 有限责任公司(自然人独资) | 注册资本 | 10.00万人民币 |
| 公司注册地址 | 深圳市宝安区福海街道和平社区重庆路骏丰工业园厂房11栋B1402 | 统一社会信用代码 | 91440300MAE2UXEH6K |
| 登记机关 | 深圳市市场监督管理局 | 法定代表人 | 刘华伟 |
| 公司成立日期 | 2024-11-05 | 营业期限 | 长期有效 |
| 经营范围 | 工业自动控制系统装置销售;仪器仪表销售;电子产品销售;机械设备研发;技术服务、技术开发、技术咨询、技术交流、技术转让、技术推广;电子专用材料研发;仪器仪表修理;电子元器件零售;电子元器件批发;电子元器件与机电组件设备销售;电子专用设备销售;国内贸易代理;货物进出口;技术进出口;电子、机械设备维护(不含特种设备)。(除依法须经批准的项目外,凭营业执照依法自主开展经营活动)^无 | ||
-
