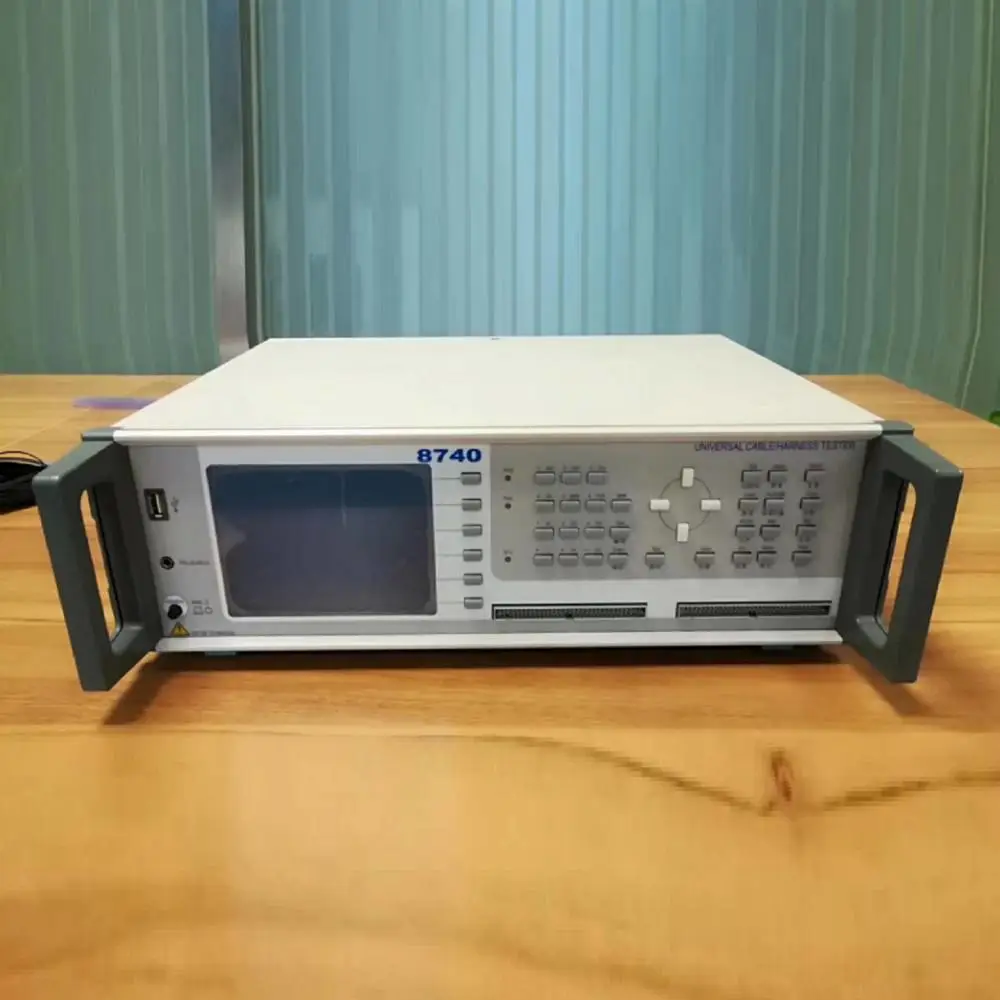

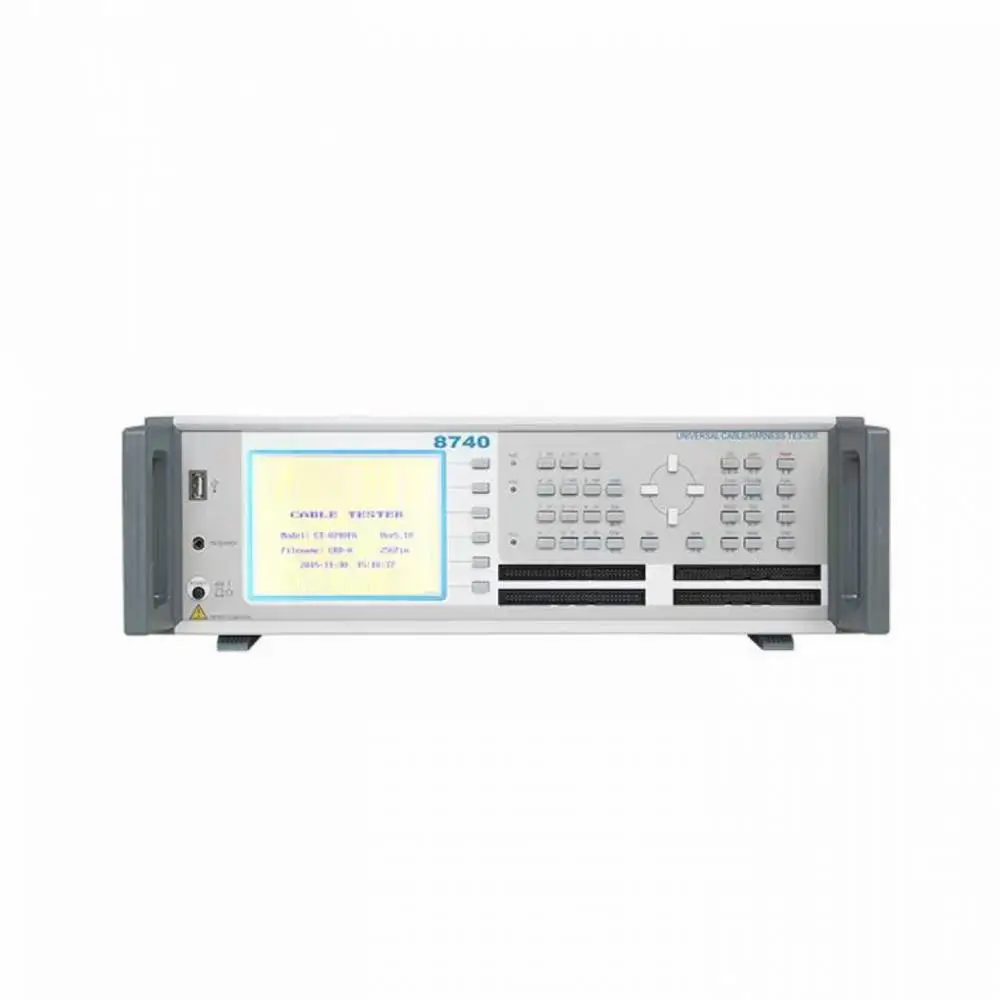

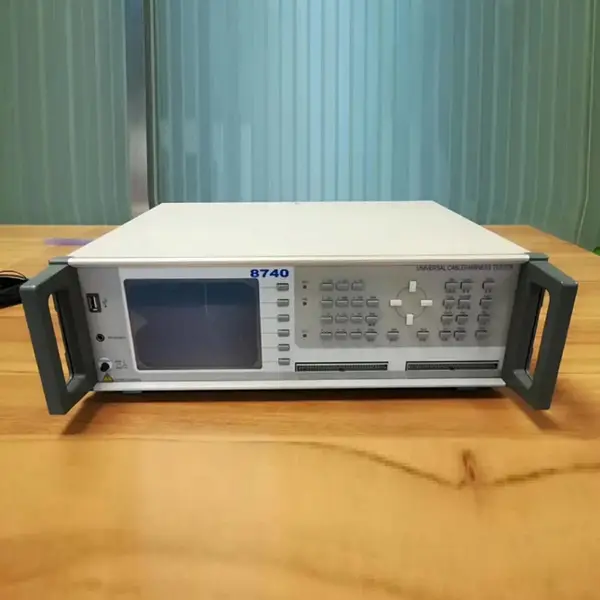

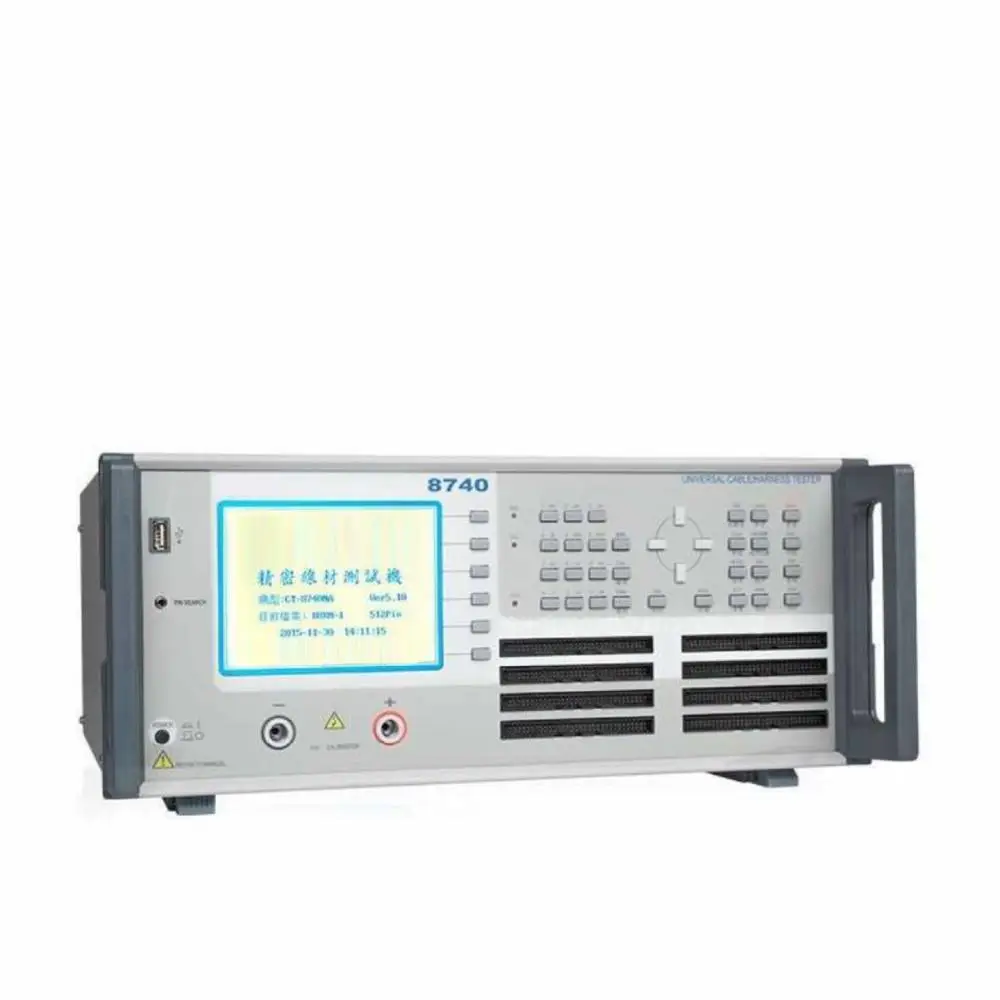

线束导通测试仪/线材测试仪 型号:8740(128)库号：M415529   查看hh

线材测试仪

型号：8740(128)

特点

1.測試點數 128/256/512 點數

2.測試設定檔案數達 500 組以上

3.8740NAC 為專門量測 TYPE-C 線材機型，搭配專用治具 8740F-2

4.8740NAC 線材及連接器正反向自動辨識

5.測試項目：導通阻抗、瞬*間導通、元件測試 ( 電阻、電容、二極體 )、安規測試 (AC 高壓 / 漏電流、DC 高壓 / 漏電流 、絕緣阻抗 )、和短斷路、瞬*間斷短路、快速瞬*間斷路、短斷路端點判斷及單邊測試

6.多物測試 (多組產品測試)：標準4個/擴充後14個

7.USB Host接口可存測試檔案和結果，與*新軟體

8.可連接印表機列印測試資料

9.快充線材量測可選購外接 DC 電源流擴充盒做線材壓降量測

應用场合：各種線材、連接器、連接器與線材結合之成品

技术特点

A--線材測試儀 NAC 系列機種量測 Type-c 線材，type-c 線材有四種接頭迴路狀態 ( 正正、正反、反正、反反 )，線材測試儀會自動判斷迴路狀態。將四個迴路檔案用循序測試選取後，即可開始測試。

B--NAC 可測短斷路與導通阻抗以外，還可量測在 Emark IC 內的電阻 1K?-Ra、二極體的順偏逆偏、TxRx 信號線對 Gnd 的旁路等校電容 ( 此等效電容會因線的長短而變化 ) 與 Vbus 對 Gnd 的濾波電容。

C--線材測試儀 8740 提供安規耐壓檢測功能，AC 電壓≤1000V 漏電流 5mA，DC 電壓≤1500V 漏電流1000uA，絕緣阻抗測到≤1GΩ，滿足汽車花線、新能**源線束、電路板與軟板試驗需求。

标准配件

8740：

電源線

測試報告

使用手冊電子檔光碟

灰色排線 (AK-8600F1)-8740N/NA

電子線 (AK-8600F2)-8740FA

8730-J2

探棒

8740NAC (128PIN、256PIN)：

電源線

使用手冊電子檔光碟

灰色排線 (AK-8600F1)-8730N/8730NA

電子線 (AK-8600F2)-8730FA

8730-J2

探棒

选购配件

電腦連線軟體

遠端控制線

校驗治具組 (KB-8730K1)

電流源擴充盒 (F874003)

多物同測擴充盒 (F874001)

FX-000C16

FX-000C18

WAN用治具板 (FB-8600M1)

聯網治具

腳踏開關 (760001)

印表機

量測数据

型号：8740

量測方法：二線式

量測點數：128点

AC 高壓：-

DC 高壓：50-1000V

高壓輸出精準度：±5%

高壓量測精準度：±5%

定額輸出：5Vdc

高壓量測時間：0.01秒

線材要求規格：容許電容量≤5?F

測試項目與範圍：

導通阻抗：100mΩ-52Ω

瞬*間導通：100mΩ-52Ω

AC 高壓漏電流：0.01mA-5mA

DC 高壓漏電流：0.1?A-1000?A

DC高壓絕緣：1MΩ-1GΩ

短斷路/瞬*間斷短路/快速瞬*間斷路：2kΩ-100kΩ

電阻

量測範圍：100mΩ-2MΩ

電平信號：固定2.4V

電流信號：30mA

電容

量測範圍：10pF-3?F

頻率信號：AUTO檔位(48Hz/480Hz/4.8kHz/48kHz)

電平信號：固定1.2V

二極體：0-7V

單邊測試：可單邊測試

短斷路端點判斷：可判斷短斷路端點

進階功能項目：可程式化連續測試/自動找點/自動診斷

測試掃描模式：自動/手動/外部

量測訊號：低電壓量測訊號

儲存記憶體：可儲存≤500組測試設定檔案

OS正反面判定方式：--

OS 電壓：--

OS 網表測試模式：--

控制面版：系統/快速/編輯/功能按鍵群組

指示器：Pass/Fail (LED)/紅綠指示燈/畫面顯示/聲響

规格：

電源需求：固定電壓 115/230 Vac ±10%，頻率 60/50Hz

介面：RS-232, USB Host, Print, Remote

啟動方式：手動、自動、Remote Control

液晶螢幕顯示：320*240 解析度圖形液晶顯示

操作環境：溫度：15℃-35℃ 濕度：RH≦75%

外觀尺寸：(W*H*D) 8740(128)：435x145x406mm 8740(256)：435x145x406mm 8740(512)：435x190x406mm

重量：8740(128)：8.44kg 8740(256)：9.3kg 8740(512)：14kg
