燃气锅炉点火系统使用说明书

JFKJ-D 系列高能点火及控制系统 · 适用于燃气锅炉 燃烧器配套

关键词：燃气锅炉点火系统、高能点火装置、火焰检测器、燃气电磁阀、电动推进装置、锅炉点火器、DCS远程控制

一、系统概述

JFKJ-D 系列燃气锅炉点火及控制系统，是专为燃气锅炉、工业窑炉及各类燃气燃烧设备设计的一体化点火控制解决方案。系统根据锅炉的工作特点配置就地控制柜，操作人员可在现场对点火设备进行就地操作；就地控制柜与 DCS 系统之间采用干接点开关信号交互，可灵活接入分布式控制系统，实现远程自动控制与运行状态监视。

整套燃气锅炉点火系统由就地控制柜、高能点火装置、火焰检测装置、燃气枪、点火杆、电动推进装置及相关阀门组件构成，具有结构紧凑、点火可靠、安全联锁完善、维护便捷等特点，广泛应用于石化、冶金、建材、供热等行业的燃气锅炉点火场景。

二、点火系统工作原理

系统采用"推进—放电—通气—检火—锁定"的工作逻辑：电动推进装置将高能点火杆送至燃气枪燃烧区，高能点火器产生高能火花引燃燃气；火焰检测器实时监测燃烧状态，检测到稳定火焰后锁定燃气快关阀，点火杆自动退出，锅炉进入正常燃烧状态。若点火超时未检测到火焰，系统自动切断燃气阀与点火器电源，防止燃气积聚，保障锅炉安全。

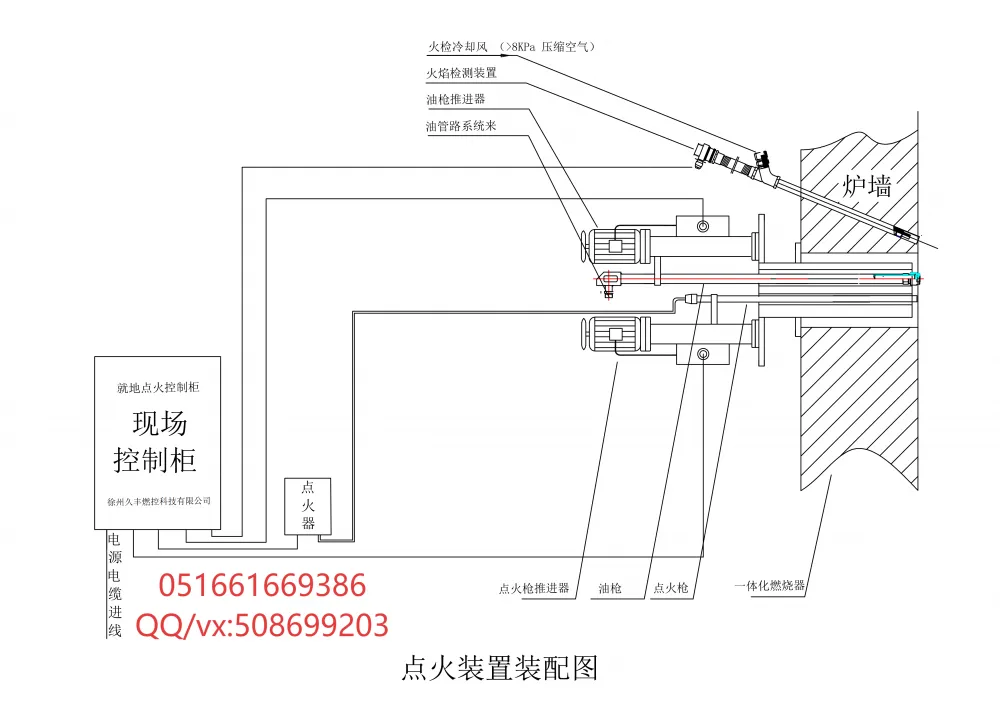

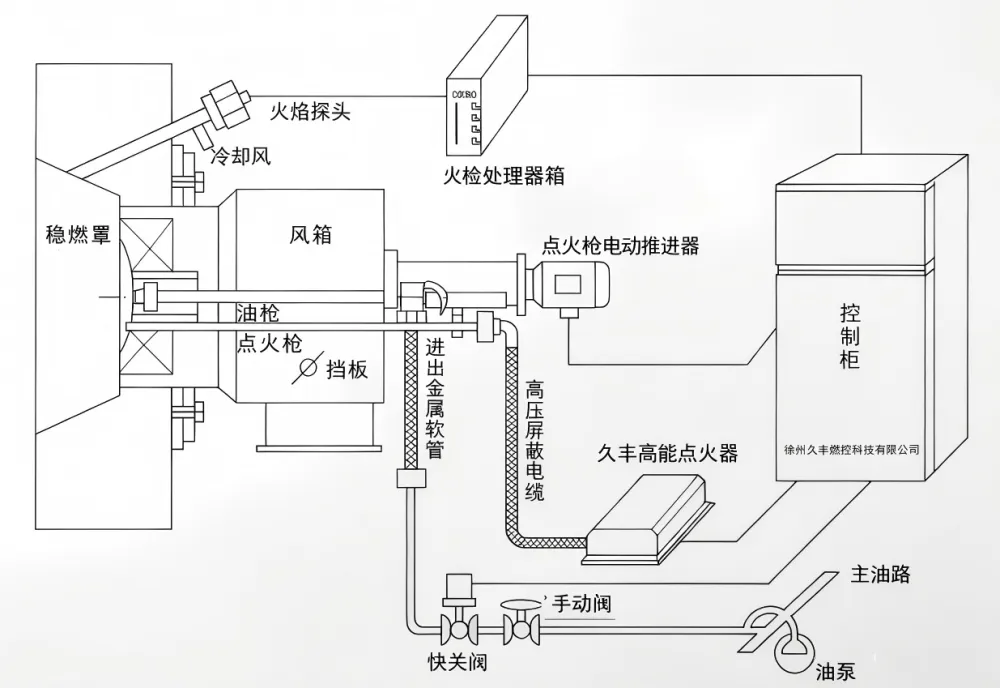

***点火系统原理图详见原设计图纸，安装时请按设备出厂图接线。

三、点火系统基本功能

（1）高能点火杆的自动进退控制：由电动推进装置与限位开关联动，实现点火杆推进、到位的全自动控制；

（2）火焰监测与安全保护：火焰检测器实时检火，具备点火失败自动关阀、熄火联锁保护功能；

（3）燃气快关阀的开关控制：电磁阀受控启闭，响应迅速，切断可靠；

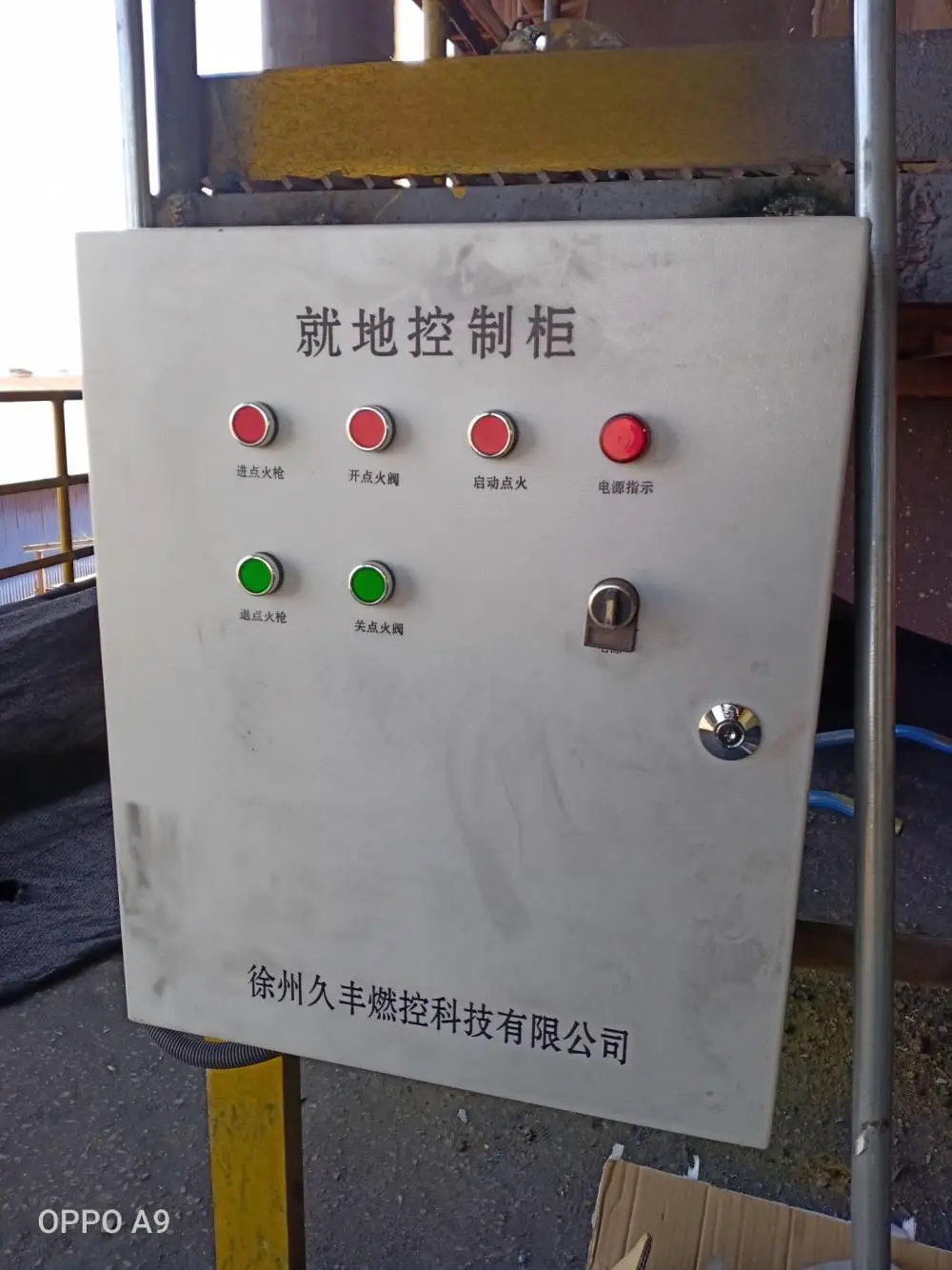

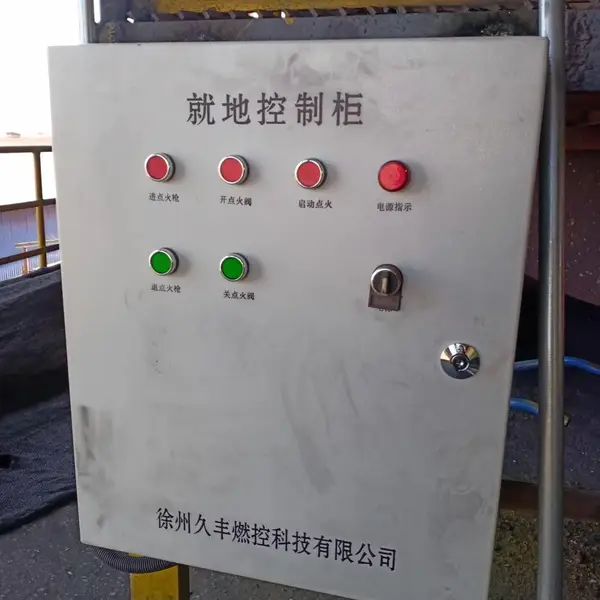

（4）工作状况反馈显示：就地控制柜面板显示电源、推进、点火、火焰、阀位等运行状态，并上传干接点信号至 DCS；

（5）手动 / 自动双模式：支持就地手动操作与远程 DCS 自动控制，便于调试与运行切换。

四、控制系统主要设备技术参数

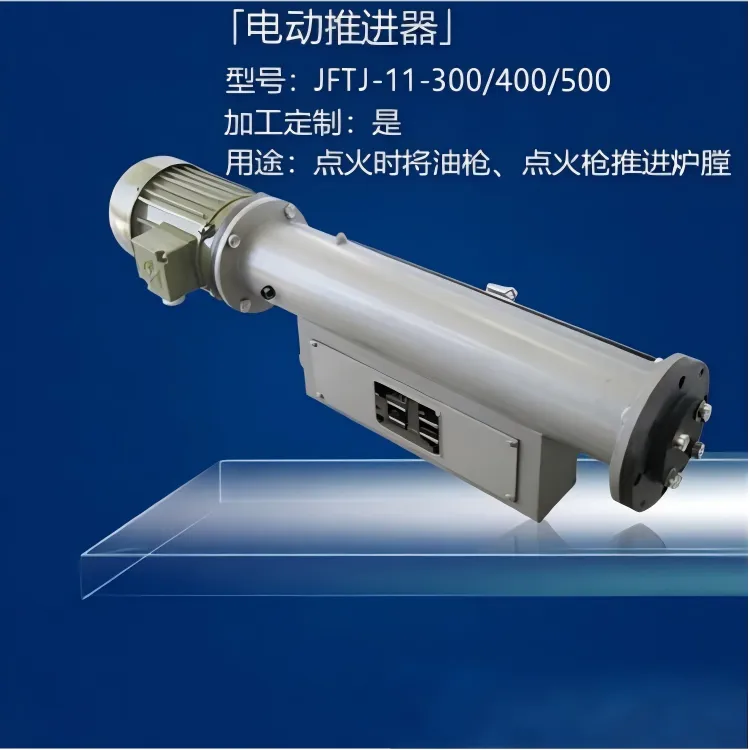

4.1 电动推进装置

功能：实现点火杆的自动进退，推进到位后由限位开关自动切断，是锅炉点火系统的核心执行机构。

安装注意事项：

① 安装时必须确认点火枪进出自如，并对中安装，避免偏斜卡阻；

② 电动推进器与燃烧设备之间应加装 5 mm 厚石棉隔热板，隔绝炉体辐射热；

③ 所有电线须采用软套管保护，连接牢固可靠，布线远离高温部件。

4.2 高能点火装置

功能：用于引燃燃气，由高能点火器（点火发生器）、电子点火杆、高压导线组成，是燃气锅炉点火系统的关键设备。

成套设备标准配置：高能点火发生器 1 台；高压点火杆 1 根（长度 1.5 m）；高温高压电缆 1 根（长度 6 m）。

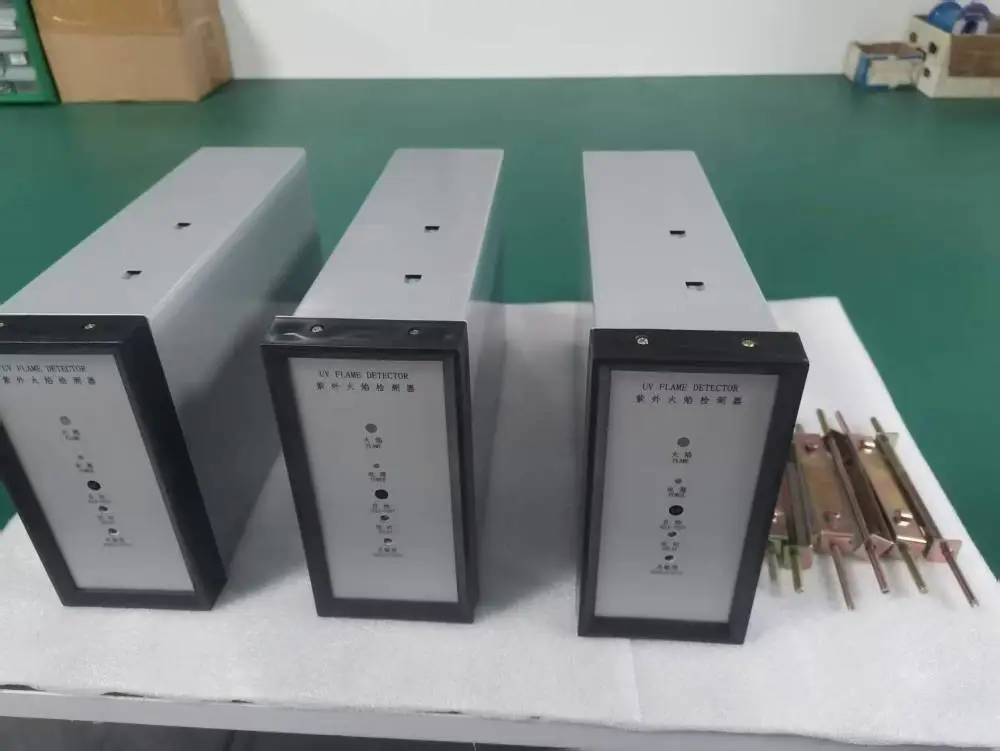

4.3 火焰检测器

功能：实时监测燃气枪燃烧火焰，输出火焰信号至控制系统，实现点火确认与熄火保护，可选用紫外光敏检测或离子检测方式。

说明：采用紫外线检测且环境温度超过 55 ℃ 时，必须对紫外检测管进行冷却，一般采用压缩空气风冷。

成套设备标准配置：火焰检测控制器 1 台；紫外/离子探头（含安装座）1 套；冷却风金属软管 1 根。

4.4 燃气电磁阀（燃气快关阀）

五、自动点火 / 停火程序

5.1 自动点火程序

① 按下"点火"按钮，系统启动；

② 燃气电磁阀开启，燃气送入燃气枪；

③ 延时后点火杆自动推进到位，高能点火器放电打火；

④ 火焰检测器检测火焰：点火成功则维持正常燃烧，燃气阀锁定，点火器断电、点火杆自动退出，完成点火程序；

⑤ 若点火失败（打火超时仍未检测到火焰），系统自动关闭燃气阀与点火器，操作人员按"退出"按钮退出点火杆，查明原因后方可重新点火。

5.2 停火程序

① 按动"停止"键或急停按钮；

② 控制系统关闭燃气电磁阀，切断燃气供应；

③ 手动退出点火杆至原位，系统回到待机状态。

六、点火燃烧系统操作说明

6.1 点火前准备

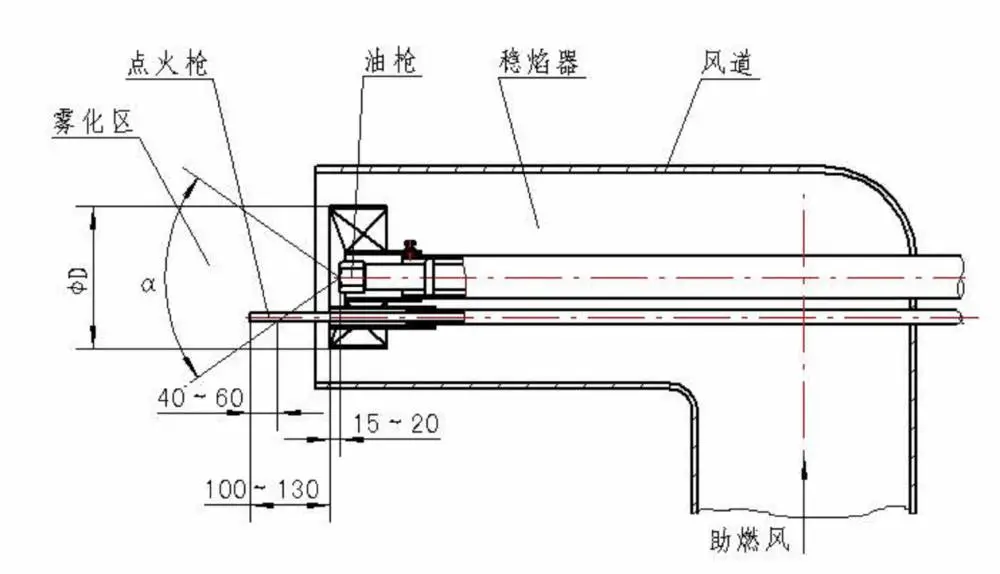

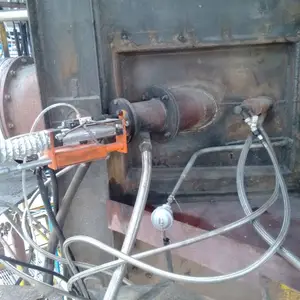

（1）点火枪定位后，点火杆与燃气枪应保持平行或按设计要求呈适当角度安装；

（2）安装推进器及点火杆时注意推进长度：点火杆推进到位时，端部应比点火枪前端长出 200～300 mm，确保点火杆能到达燃气枪燃烧区位置；

（3）检查点火器、点火枪及其连接、接地是否良好，确认火焰检测器光敏管（探头）的检测位置正确、视角无遮挡；

（4）检查无误后，按顺序合上所有电源开关，系统进入静态待机状态。

6.2 点火操作

（1）启动风机，检查风机运转是否正常，风压是否达到工艺要求；

（2）确认燃气阀门处于关闭状态，打开助燃空气阀门向炉内送风换气，此时应将点火孔和炉门全部打开，充分吹扫炉膛；

（3）检查点火杆及推进器运行是否正常，将点火杆推进炉膛内：按"推进"按钮，点火杆自动推进到位；按"点火器"按钮，点火杆行至燃气枪附近即可放电点火；推进到位后限位开关自动切断推进电源；

（4）打开电磁阀，燃气枪通气，点火运行。点火时间设定为 10～30 s，可按现场工况调整；

（5）点火时适当开启燃气阀门：燃气手动截止阀一般开至 1/3 左右，助燃空气一般开至 1/5 左右。点火器点火有两种状态——

点火成功状态：打火时电磁阀开启，点火器点燃燃气枪，火焰检测器检测到火焰后指示灯显示检火正常并锁定，燃气阀锁定后继续运行；点火器电源切断，点火杆退出，约 20 s 后由限位自动切断，完成整个点火程序。

点火失败状态：打火时间由时间继电器设定，超时仍未检测到火焰即判***火失败，燃气阀与点火器自动关闭，同时切断点火器电源，等待排除故障后重新点火。

（6）点火成功后退出点火杆，再逐渐开大燃气阀门和助燃空气风门，直至锅炉达到正常燃烧工况。

6.3 停用

（1）燃气枪停用时，必须先关闭供气阀门；

（2）再关闭配风器的供风调节阀，切断燃烧器供风。

6.4 维护与注意事项

（1）定期检查电咀、导电杆、电缆及点火器工作状态是否正常；

（2）点火器高压输出端在不接点火杆的情况下禁止通电，以免损坏点火器内部元件；

（3）电咀、点火杆在安装过程中严禁碰撞及敲击，以免损坏绝缘瓷套管造成漏电；

（4）使用过程中，在***点火成功的前提下，应尽量缩短单次点火时间，一般控制在 30 s 左右；

（5）长期停用时，应切断系统总电源，并做好设备的防尘、防潮保护。

关于徐州久丰燃控

徐州久丰燃控科技有限公司（以下简称"久丰燃控"）是一家专注于工业燃烧控制领域的技术型企业，致力于为燃气锅炉、工业窑炉及各类燃烧设备提供点火系统、火焰检测器与燃烧安全控制的配套产品和技术服务。

公司主要产品涵盖：燃气锅炉点火系统、高能点火装置、火焰检测器（紫外/离子型）、燃气电磁阀及燃气快关阀、电动推进装置、就地控制柜等燃烧控制成套设备，并可根据用户工况提供选型配套、安装指导与调试服务。

产品广泛应用于石化、冶金、建材、电力、供热等行业的锅炉与工业燃烧设备点火场景，以稳定的点火性能、***熄火保护联锁和及时的售后响应，获得了配套厂商与终端用户的认可，与多家锅炉厂、燃烧器厂商及终端用户建立了长期稳定的配套合作关系。

公司秉承"***、服务及时"的经营理念，为用户提供售前技术咨询、方案选型、安装调试指导及售后维护支持，帮助用户实现燃烧设备的安全、稳定、经济运行。

欢迎广大用户来电咨询、来厂考察，我们将根据您的实际工况，提供适配的燃烧控制解决方案。

附录：整套燃气锅炉点火系统设备清单

以下为本套 JFKJ-D 系列燃气锅炉点火及控制系统标准配置清单（单台套），实际供货范围以合同及出厂装箱单为准。

说明：以上配置满足就地手动控制及 DCS 远程干接点控制需求；如需防爆型、双枪配置或非标准行程、电缆长度，可在订货时另行约定。
