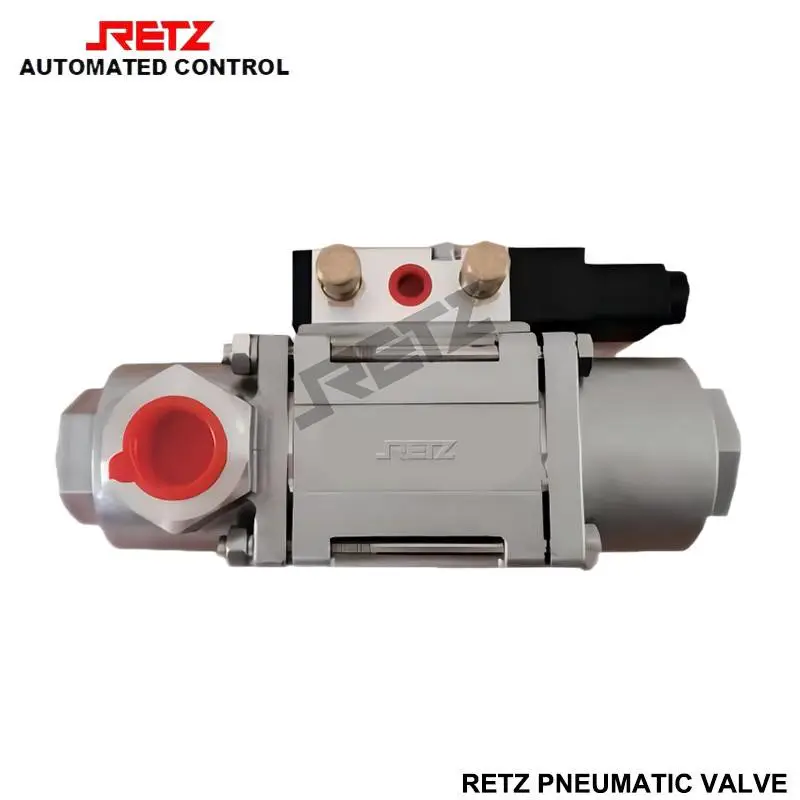

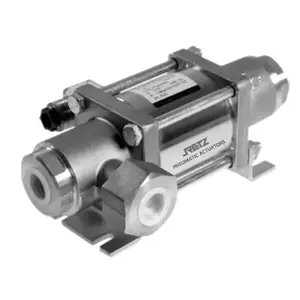

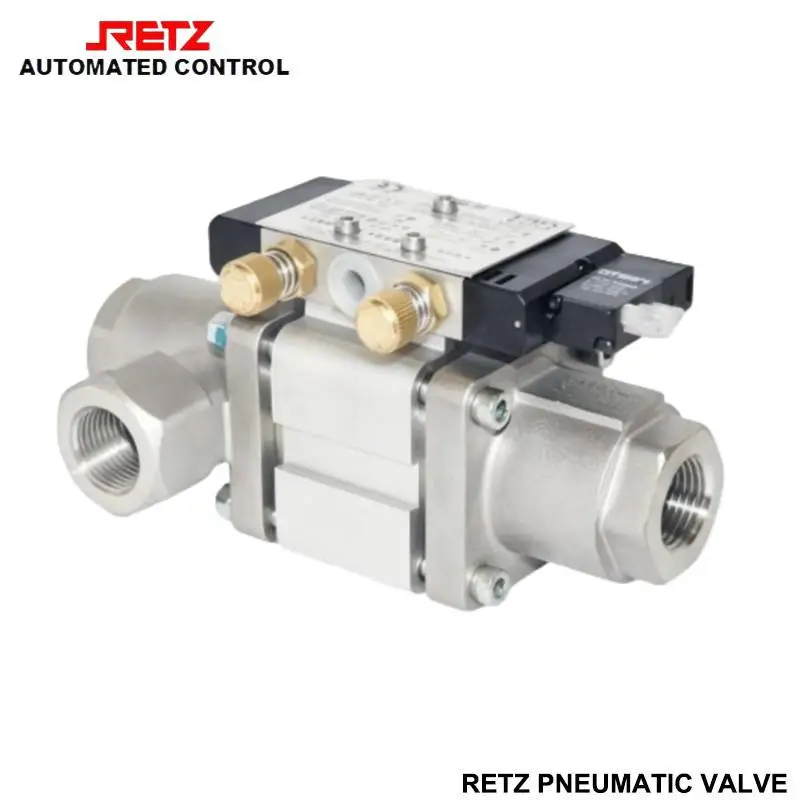

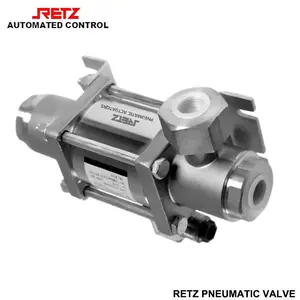

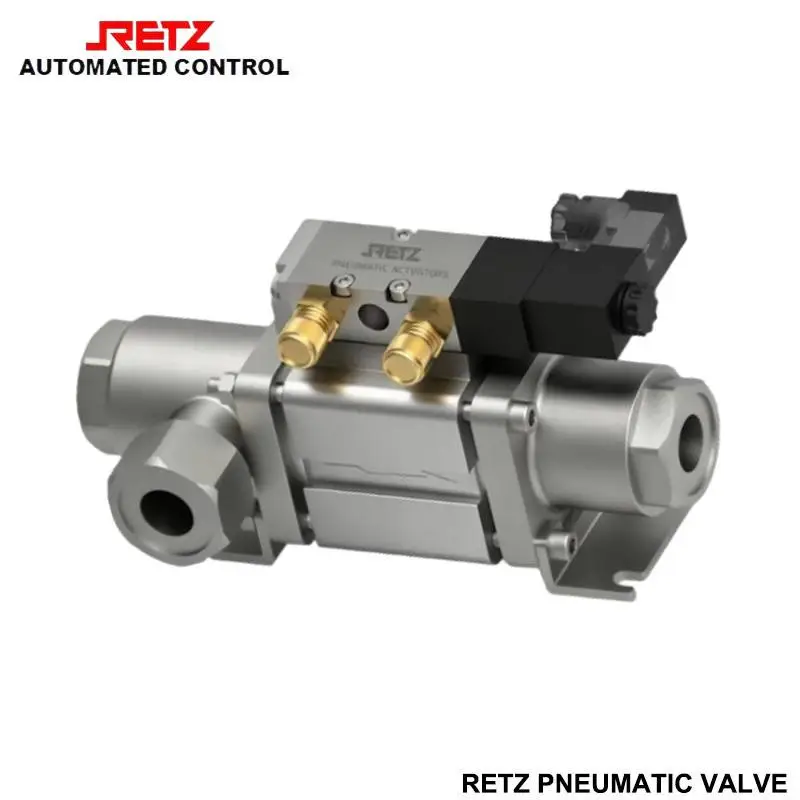

RETZ进口气动三通同轴阀属于多通道直动式气动控制阀，是在标准二位同轴阀结构基础上升级的三通多功能阀型，集成进气口、工作口、泄压/回流口三个管路接口，区别于普通三通旋转式阀门。其核心结构依旧延续管道、阀芯、气缸三轴同轴布局，内部无旋转球体、无偏心节流结构，依靠阀芯轴向直线位移切换三通流路，实现介质自动换向、分流截断、旁路泄压等多功能控制。

相较于传统三通阀门，气动三通同轴阀的差异化优势是：无旋转磨损、流道直通***、换向响应快、高压零泄漏、适配粘稠与含颗粒介质，解决了传统三通阀易积料、卡滞、调压不稳、换向卡顿的行业痛点，是复杂流体工艺的升级替代阀型。

气动三通同轴阀结构组成与工作原理

1、核心结构组成

气动三通同轴阀结构集成紧凑、故障率低，整体由气动执行气缸、复位弹簧、同轴控制阀芯、三通一体式阀体、多组密封组件、气控接头、三路介质接口构成。核心核心部件为三段式同轴阀芯，可精准切换不同流路导通状态；压力平衡式结构设计，抵消介质背压影响，实现零压差、高低压全工况稳定换向；阀体主流材质为黄铜、304/316不锈钢，密封可选NBR、EPDM、PTFE，适配多介质、多温度工况。

2、主流工作原理

气动三通同轴阀以单作用气动驱动为主，分为常态复位与通气切换两种工作状态，可自动完成流路切换，无需人工干预：断气常态下，弹簧推动阀芯复位，主通路导通、旁路关闭，介质正常直通输送；接入控制气源后，气缸推动阀芯轴向位移，截断主通路、导通旁路/回流通路，实现介质换向分流、泄压回流、管路切换。

全程阀芯仅做直线往复运动，无旋转摩擦、无角度偏差，换向动作毫秒级完成，且同轴直通流道不会产生涡流、压降损耗，高压工况下依旧保持密封稳定，不会出现内漏、泄压不畅等问题。

气动三通同轴阀两大功能类型（L型/T型工况区分）

很多工程选型容易混淆三通阀功能，气动三通同轴阀根据流路切换逻辑，分为换向型、分流合流型两类，工况适配完全不同：

1、换向式气动三通同轴阀（L型逻辑）：核心用于双路介质切换，实现一进一出换向功能，主要适配管路交替供料、设备交替供油供气、喷涂双料切换等场景，可快速切换介质流向，截断闲置管路，***介质滞留。

2、分流/合流式气动三通同轴阀（T型逻辑）：支持一进两分、两进合一，可实现介质分流稳压、合流配比、旁路泄压，适配化工原料混合、液压系统旁路调压、管路稳压泄压、多介质汇流输送等复杂工艺。

气动三通同轴阀核心差异化优势（对比传统三通阀）

作为升级款多功能三通阀，气动三通同轴阀对比三通球阀、三通电磁阀、三通截止阀，性能优势十分突出，***适配严苛工业工况：

1、直线换向无磨损，高频耐用：摒弃传统旋转启闭结构，阀芯直线运动无摩擦损耗，可长期高频次切换工作，无卡顿、无卡滞，使用寿命远超普通三通阀。

2、超低流阻，无介质滞留堵塞：同轴直通流道***、无凹槽，油漆、浆料、含微量颗粒介质不会淤积结晶，***解决传统三通阀易堵料、需频繁清洗的难题。

3、压力平衡设计，全工况适配：不受介质背压、压差影响，真空、低压、高压工况均可稳定换向，高压状态下密封性能不变，无泄漏、无泄压失灵问题。

4、一阀多用，节省设备成本：单阀即可实现换向、分流、泄压、合流多重功能，可替代两台单通阀门组合，简化管路布局，减少安装空间与运维成本。

5、响应速度快，控制精准：短行程直动驱动，换向响应迅速，时序控制精准，适配自动化流水线同步作业需求，无动作滞后、无工艺偏差。

气动三通同轴阀主流工业应用场景

凭借多功能切换、防堵耐用、高压稳定的特性，气动三通同轴阀广泛应用于各类需要介质换向、分流、泄压的自动化流体系统：

1、自动化喷涂行业：用于油漆、涂料、清洗液切换管路，实现供料、换色、回流一键切换，***涂料残留结晶，提升喷涂工艺精度。

2、液压与气动设备行业：液压系统旁路泄压、压力稳压、油路换向，稳定系统压力，避免管路憋压过载，保护液压泵与管路配件。

3、精细化工行业：两种介质合流配比、单介质分流输送、反应釜旁路稳压，适配弱腐蚀、粘稠化工介质，保障工艺配比精准。

4、食品制药行业：卫生级三通同轴阀用于药液、食品浆料的切换输送、管路清洗回流，无卫生死角，易清洗消杀，符合洁净生产标准。

5、通用自动化设备：灌装设备、清洗设备、真空设备的介质换向、管路泄压、回流控制，适配多工况自动化流体切换需求。

气动三通同轴阀精准选型避坑指南

气动三通同轴阀选型区别于常规二位阀，核心重点在功能匹配与工况适配，精准选型可规避工艺故障：

1、按工艺功能选型：仅需流向切换选换向型（L型）；需要分流、合流、旁路稳压选分流型（T型），***功能选错导致工艺无法实现。

2、匹配阀体与密封材质：普通气、水、油工况选用黄铜阀体+NBR密封；溶剂、腐蚀介质选用304/316不锈钢阀体+PTFE/EPDM耐腐蚀密封。

3、确认驱动与工况参数：常规单作用弹簧复位，断气自动复位保安全；高频工况可选双作用驱动；严格核对工作压力、介质温度，禁止超参数运行。

4、接口通径匹配管路：三通接口通径需与现场管路匹配，避免通径偏差导致流量不均、压力失衡，影响切换稳定性。

5、按需选配辅助附件：自动化系统可搭配电磁阀、位置反馈开关，实现PLC智能时序控制，适配流水线自动化作业。

安装规范与日常运维保养技巧

规范安装与定期维护，可化延长气动三通同轴阀使用寿命，保障切换精准稳定：

1、安装前核对三路接口功能，严格按照介质流向、通气标识安装，禁止错装、反装，避免流路切换失效。

2、控制气源需经过过滤调压，去除水汽、油污，防止气缸卡顿、密封件老化失效，保障换向动作灵敏。

3、粘稠、含颗粒介质管路前端加装过滤器，拦截杂质，避免划伤阀芯密封面，防止切换泄漏、流路堵塞。

4、定期检查三路接口密封性、切换响应速度，出现换向卡顿、轻微内漏、泄压不畅时，及时更换密封套件。

5、长期停机设备需排空阀体内残留介质，避免介质结晶、淤积堵塞流道，下次开机前做空载切换测试。

气动三通同轴阀 vs 传统三通阀核心对比

传统三通球阀、三通电磁阀依赖旋转启闭，流阻大、易积料、高压易漏、高频易磨损，仅适配洁净低压、低频切换工况；而气动三通同轴阀采用同轴直动结构，零压差启动、低流阻防堵、高频耐用、高压密封稳定，一阀实现换向分流多重功能，不管是常规洁净介质还是粘稠、含微量颗粒介质，均可稳定适配，综合性价比与工况适配性远超传统三通阀门。

技术参数 Technical Parameter

基本规格

机能：两位三通

连接：3/8-2

接口形式：G，Rc，NPT

压力范围：0-1.6MPa

功能：双气控、弹簧常闭、弹簧常开

阀体材料：不锈钢，高性能合金钢

阀座密封材料：合成树脂对金属，金属对金属，铝合金

密封材料：HPU，NBR，EPDM，PTFE，FKM，FFKM

真空：＜10-7Pa.L/s

介质：气态，液态，凝胶状，颗粒，高污染，腐蚀性

操作时间：50-3000ms

环境温度：-10~50℃

介质温度：-10~60℃（常规），-40~260℃

电气规格

额定电压&功率：24VDC & 2.5W，220VAC & 2.5VA，特殊电压按要求提供

防护&耐热等级：IP65 & B级

连接：DIN C型插头（PG7）标配，M12X1插座，特殊连接方式按要求提供

手动控制方式：先导电磁阀手动按钮

气驱动规格

控制方式：气控，两位五通先导电磁阀

温度：-10~50℃（无结露）

驱动压力：2-8 bar

润滑：无需润滑
