| 产品特性:D341J-10C | 品牌:GHBF | 型号: D341J-10C DN100 |
| 材质:铸钢 | 连接形式:对夹 | 加工定制:否 |
| 公称通径:100mm | 密封形式:硬密封型 | 压力环境:常压 |
| 工作温度:常温 | 标准:国标 | 流动方向:单向 |
| 形态:蝶式 | 零部件及配件:执行器、 阀体、 阀杆 | 类型(通道位置):50-1400 |
| 适用介质:煤碳、制糖、污水、 | 用途:截止 | 规格:法兰 |

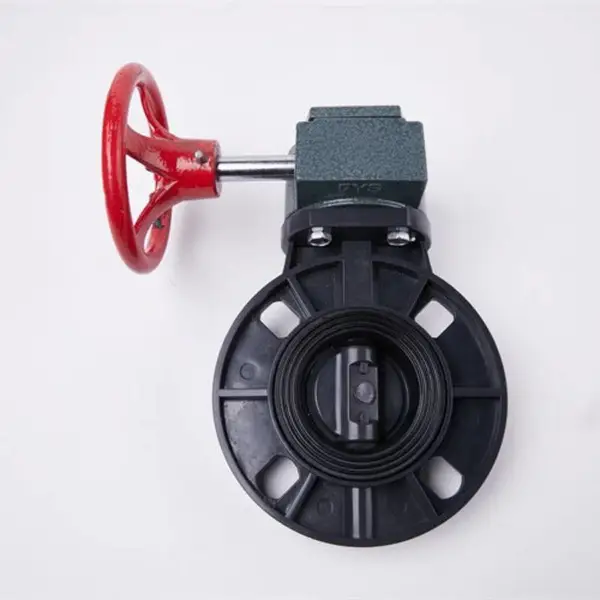

D341J-10C/衬胶板 涡轮对夹脱硫蝶阀衬胶板
产品概述:
蝶阀又叫翻板阀,是一种结构简单的调节阀,可用于低压管道介质的开关控制的蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀。
主要特点:
1、小巧轻便,容易拆装及维修,并可在任意位置安装。
2、结构简单、紧凑,操作扭矩小,90°回转开启迅速。
3、流量特性趋直线,调节性能好。
4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。
6、密封件可更换,且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
9、驱动方式可选择手动、电动或气动。
蜗轮法兰式软密封蝶阀设计、制造标准
设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
蜗轮法兰式软密封蝶阀主要技术参数
| D41J-6Q/C/P/R | D41J-10Q/C/P/R | D41J-16Q/C/P/R |
| D341J-6Q/C/P/R | D341J-10Q/C/P/R | D341J-16Q/C/P/R |
| D641J-6Q/C/P/R | D641J-10Q/C/P/R | D641J-16Q/C/P/R |
| D741J-6Q/C/P/R | D741J-10Q/C/P/R | D741J-16Q/C/P/R |
| D941J-6Q/C/P/R | D941J-10Q/C/P/R | D941J-16Q/C/P/R |
| D41JP-6Q/C/P/R | D41JP-10Q/C/P/R | D41JP-16Q/C/P/R |
| D341JP-6Q/C/P/R | D341JP-10Q/C/P/R | D341JP-16Q/C/P/R |
| D641JP-6Q/C/P/R | D641JP-10Q/C/P/R | D641JP-16Q/C/P/R |
| D741JP-6Q/C/P/R | D741JP-10Q/C/P/R | D741JP-16Q/C/P/R |
| D941JP-6Q/C/P/R | D941JP-10Q/C/P/R | D941JP-16Q/C/P/R |
| D41JR-6Q/C/P/R | D41JR-10Q/C/P/R | D41JR-16Q/C/P/R |
| D341JR-6Q/C/P/R | D341JR-10Q/C/P/R | D341JR-16Q/C/P/R |
| D641JR-6Q/C/P/R | D641JR-10Q/C/P/R | D641JR-16Q/C/P/R |
| D741JR-6Q/C/P/R | D741JR-10Q/C/P/R | D741JR-16Q/C/P/R |
| D941JR-6Q/C/P/R | D941JR-10Q/C/P/R | D941JR-16Q/C/P/R |
蜗轮法兰式软密封蝶阀主要零件的材质
零件名称 | 材料 |
阀座 | EPMD/NBR |
蝶板 | 衬胶板 |
阀体 | 球墨铸铁 |
阀杆 | 2Cr13、不锈钢 |
填料 | O型圈、柔性石墨 |
蝶阀密封材料选用和适用温度
材料品种 | 氯丁橡胶 | 丁睛橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 |
代号 | X | J | YBX | F | GX | FJ |
耐温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
耐***温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
适用工作温度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
