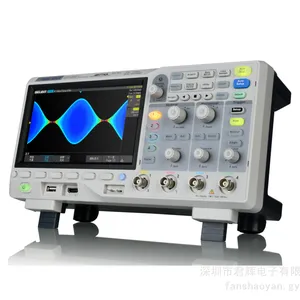

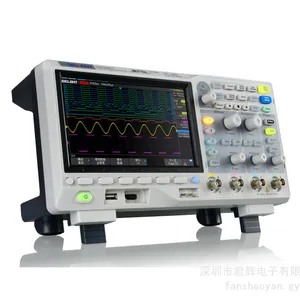

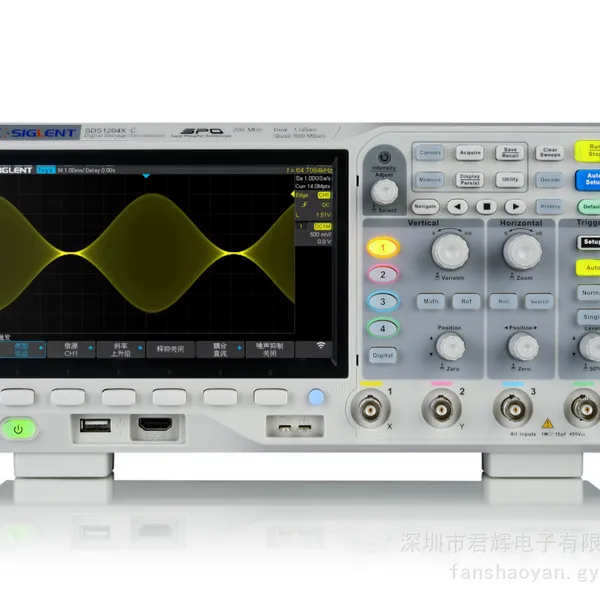

鼎阳SDS1204X-C数字示波器主要特性

波特图

Web网页远程控制

用户自定义Default参数

标配串行总线触发和解码

历史模式和顺序模式

1 M点 FFT

鼎阳SDS1204X-C数字示波器产品优势

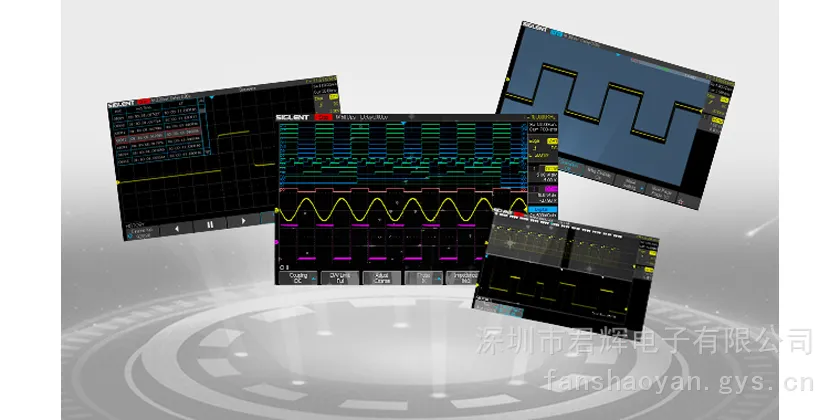

强大的调试分析能力

事件搜索和导航，快速定位感兴趣的事件

MSO逻辑分析仪集成，混合信号分析利器

历史模式和顺序模式结合异常信号无所遁形

基于硬件的Pass/Fail模式，适用于长期监测信号

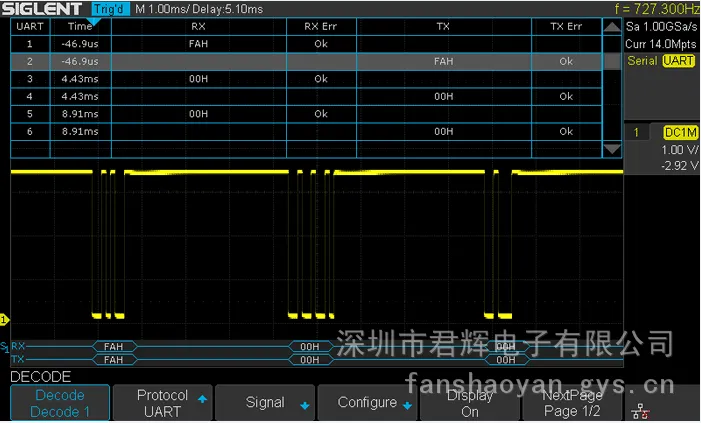

标配串行解码

市面上的大多数示波器本身不标配串行CAN、LIN、I2C、SPI、RS-232/UART 总线触发和解码功能，需要额外购买选件开通此项功能。而SDS1000X-C将此项功能作为标配，免费开放。

波形与数据可同时显示在界面上，方便查看；以列表的形式将解码的详细信息显示，并支持将数据进行存储与导出。

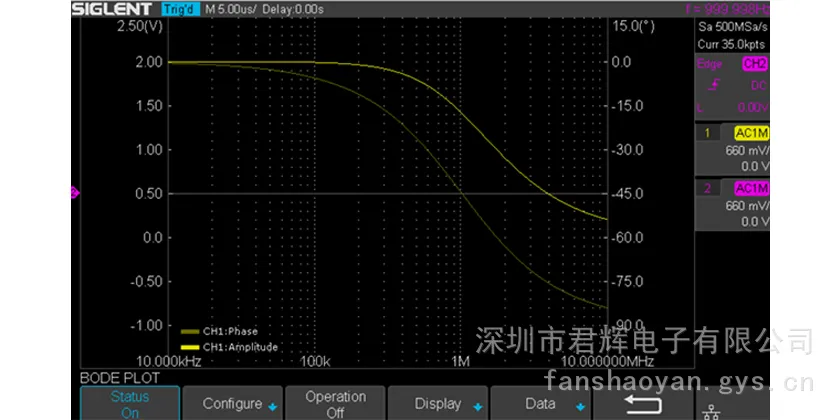

电源环路响应分析 / 波特图 （仅4通道系列支持）

在电源设计中稳定性是一项非常重要的指标。一般来说稳定性测量需要用到专门的频率响应分析仪，但因为其高昂的价格往往让人望而却步，因此鼎阳科技提供了一套经济型的解决方案：鼎阳SDS1000X-C示波器和信号源配合标配的免费Bode Plot Ⅱ软件，实现电源环路测量。

· 全新开发的波特图测量核心，更高的测量灵敏度和精度
· 可变激励扫描模式，对应电源控制环路测试盒其他复杂测试场景
· 人性化的UI设计，参数设置更友好
· 列表和游标测量，分析结果更直观

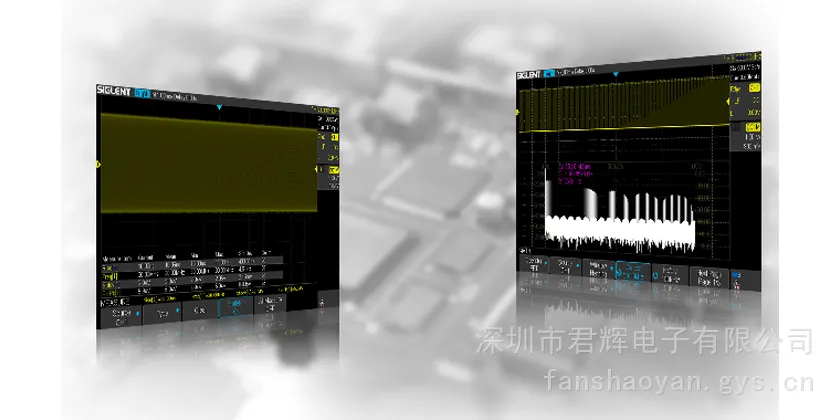

数据分析处理的一次变革

14 M全采样点测量，测量精度和采样精度完全相同，不失真

14 M全采样点运算，增配协处理器完成，速度更快

1 M点FFT运算，支持Peaks, Markers, FFT点数可选

支持Zoom、Gating、Math测量和统计功能

支持38种自动测量功能

硬件加速运算，用户体验更畅快

深存储，快刷新

采用鼎阳***的SPO技术，数字触发系统，触发灵敏度高，抖动小

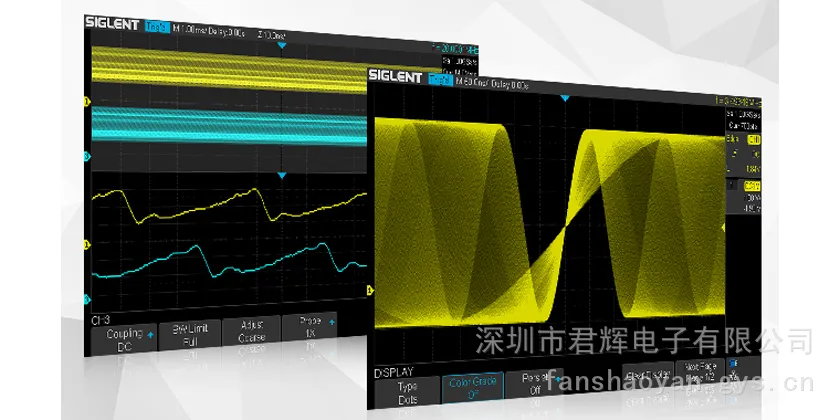

256 级辉度和色温显示，更清晰

波形刷新率200,000 wfm/s，轻松捕获异常波形

14 Mpts存储深度，深入查看波形细节

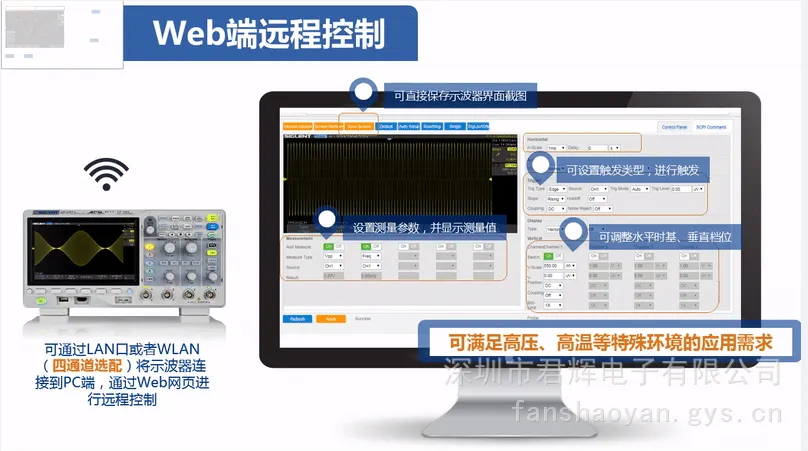

通过Web网页进行远程控制

内嵌了Web Server，无需安装驱动软件和上位机软件，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。内嵌的虚拟控制面板和示波器面板完全相同，使用起来更加简单方便。SDS1000X-C 支持PC 和手机两种风格的网页布局，在手机上也能轻松完成控制和观察。
