电站锅炉汽包是锅炉设备里最厚的承压件，壁厚经常超过100mm。Q345R强度不够，Q370R勉勉强强，但设计温度高、壁厚大的时候，还需要更可靠的选项。

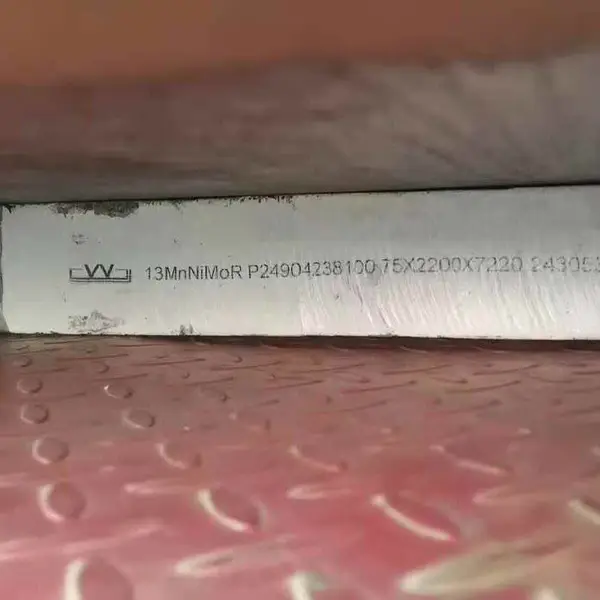

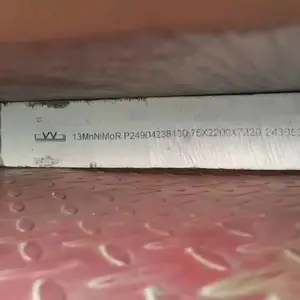

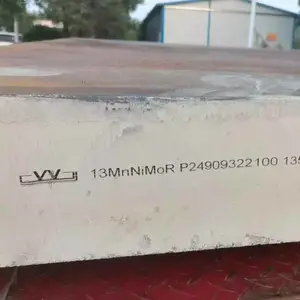

13MnNiMoR在Q370R的基础上加了镍和钼，把综合性能往上推了一个档次。国标GB/T 713体系里锅炉汽包用钢的高端牌号，电站锅炉厚壁汽包的常见选材。

1. 牌号拆开看：13、Mn、Ni、Mo、R

• 13：碳含量约0.13%（≤0.15%）

• Mn：锰元素（1.20~1.60%）

• Ni：镍元素（0.60~1.0%）

• Mo：钼元素（0.20~0.40%）

• R：容器用钢

最核心的是“Ni”+“Mo”。 Q370R是C-Mn钢，加铌细化晶粒；13MnNiMoR在C-Mn基础上加了镍和钼，靠镍提韧性、靠钼抗蠕变，从碳锰钢跨进了“Ni-Mo系”的门槛。国标容器板里，加了镍钼的牌号不多，13MnNiMoR是其中之一。

2. 跟Q370R比，差在哪？

两者都是正火+回火容器板，13MnNiMoR的成分更复杂，性能也更优。

镍和钼是核心差距。 镍提升低温韧性和断裂韧性，钼提高高温蠕变强度和回火稳定性。Q370R用铌细化晶粒，13MnNiMoR用镍钼把“强度+韧性+高温性能”整套往上提了一个级别。

3. 跟DIWA353/BHW35的关系

13MnNiMoR的国际对应牌号是13MnNiMo5-4，德国叫DIWA353，日本叫BHW35。本质上是一块钢，三套标准体系不同叫法。 国标GB/T 713写13MnNiMoR，欧标EN 10028-2写13MnNiMo5-4，德标老图纸写DIWA353。电站锅炉行业里，DIWA353这个名字比13MnNiMoR更响亮，但材料是一样的。

4. 成分设计：镍钼协同

• 碳（≤0.15%）——压低碳***焊接性和韧性

• 锰（1.20~1.60%）——固溶强化主力

• 镍（0.60~1.0%）——提升断裂韧性和抗疲劳性能，-20℃冲击≥47J的保障

• 钼（0.20~0.40%）——提高高温蠕变强度和回火稳定性

• 铬（0.20~0.40%）——辅助提高淬透性和抗氧化

• 铌（0.005~0.02%）——细化晶粒

• 磷硫（≤0.020/0.010%）——比Q370R更纯净

碳压到0.15%，靠镍钼和铌把强度拉到390MPa。 和Q370R相比，碳低了0.03%，但强度高了50MPa——靠的不是碳，是镍钼和铌。

5. 性能数据

30~100mm：屈服≥390MPa，抗拉570~720MPa，伸长率≥18%，-20℃冲击≥47J
100~150mm：屈服≥380MPa，抗拉570~720MPa，伸长率≥18%，-20℃冲击≥47J

厚度从30mm到150mm，屈服从390MPa降到380MPa，只降了10MPa。 这是镍钼系钢和碳锰系钢的区别——Q370R从36mm到100mm降了30MPa，13MnNiMoR从30mm到150mm只降了10MPa。厚截面性能保持能力强，是它适合厚壁锅炉汽包的原因之一。

6. 正火+回火——热处理不能省

正火温度890~950℃，回火温度620~680℃。回火温度比Q370R高，镍钼钢的回火稳定性更好，高温回火后强度不掉。

7. 应用场景

• 电站锅炉：锅炉汽包卷筒——核心应用

• 压力容器：高压反应器、换热器、分离器

• 石油化工：加氢反应器、脱硫塔、硫化塔

• 煤化工：气化炉、变换炉、洗涤塔

• 核能设施：核反应堆压力壳

• 储运设备：球罐、液化气罐

8. 说句实在话

Q345R是国标容器板的“基本盘”，Q370R是“升级档”，13MnNiMoR是“高端选项”。加了镍钼，厚截面性能保持能力更强，-20℃冲击更稳，抗低周疲劳更好——这些都是厚壁锅炉汽包需要的。 国标体系里能同时满足390MPa屈服、150mm厚度、-20℃冲击的牌号不多，13MnNiMoR是其中之一。电站锅炉的厚壁汽包图纸上出现它，意味着这台锅炉的设计温度不低、壁厚不小。
