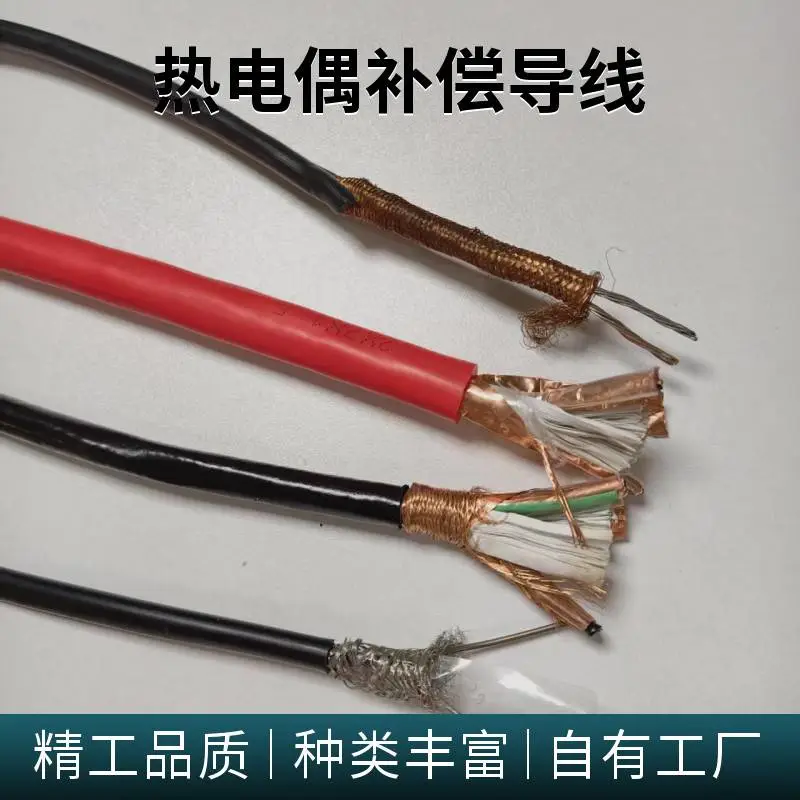

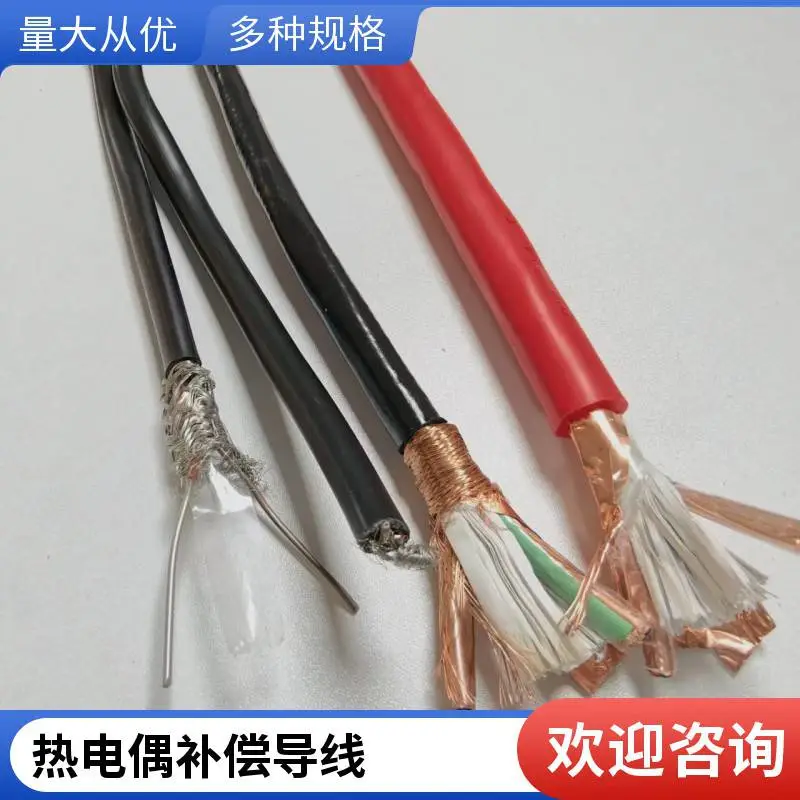

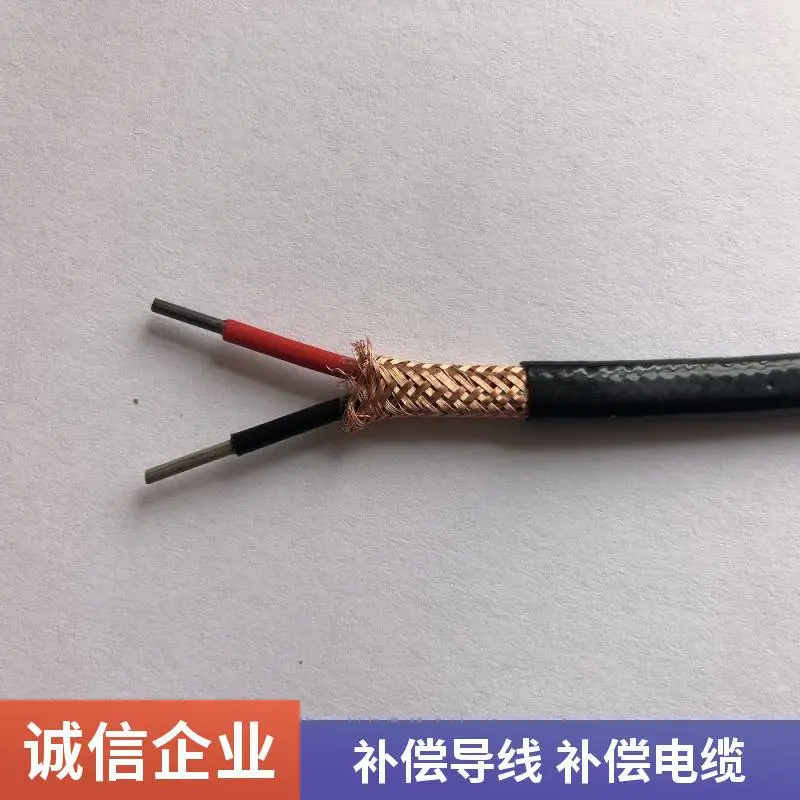

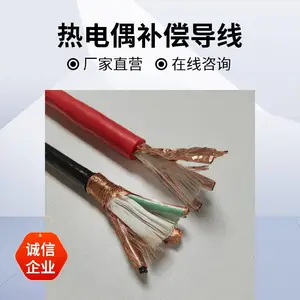

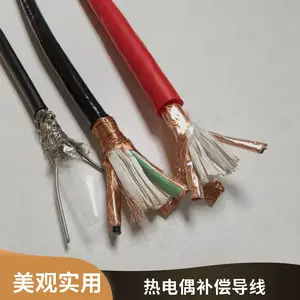

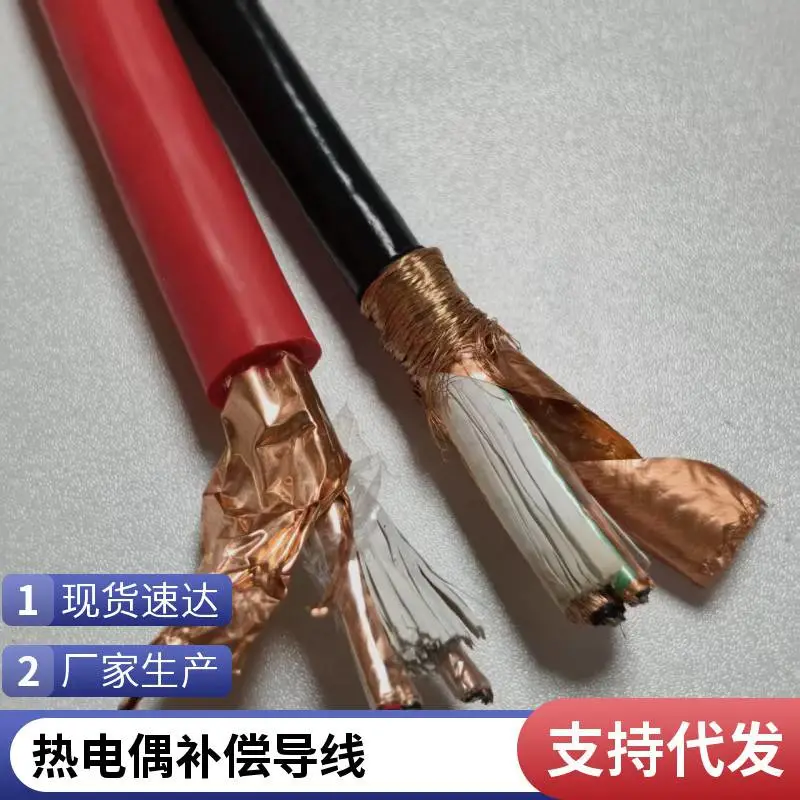

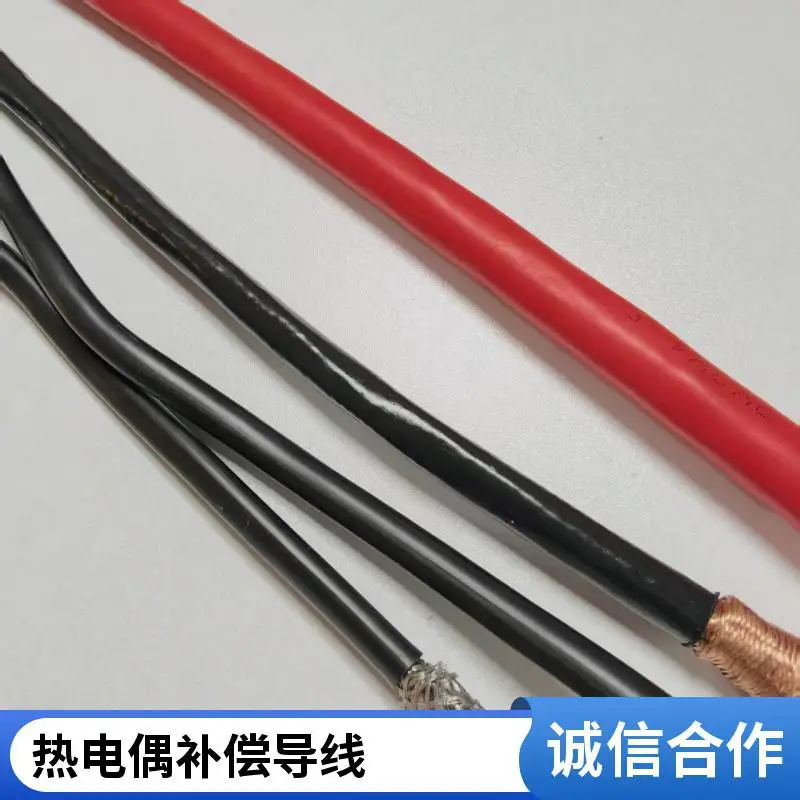

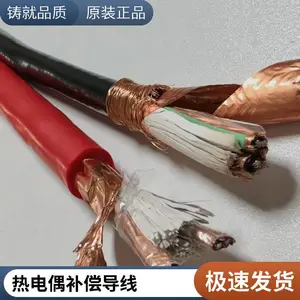

热电偶用补偿导线及补偿电缆

一：产品特点及用途

一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性；耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺，更有耐高温、耐寒、耐酸碱油水、不延燃、***等优越性，产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。

本质安全防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆安全性能，适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接，形成本安热电偶测温系统。

二：产品执行标准

GB/T4989-94(等效采用IEC584-3标准)

三：使用特性

1． 导体工作温度：耐热级：聚全氟乙丙烯(F46)200℃

 可溶性聚四氟乙烯260℃

硅橡胶180℃

普通级：聚氯乙烯70℃和105℃，交联聚乙烯90℃

低烟无卤阻燃聚烯烃70℃，交联型90℃和125℃

2．   低环境温度：  聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃

氟塑料绝缘和护套：固定敷设-60℃，非固定敷设-20℃

3．   电缆允许弯曲半径： 非铠装电缆最小为外径的6倍

铜带屏蔽或钢带铠装点缆最小为电缆外径的12倍

氟塑料绝缘和护套最小为电缆外径的10倍

四：基本型号及名称

1：热电偶用补偿导线

KX-GA-VV

聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线

KX-GA-VVR

聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线

KX-GA-VVP

聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-GA-VVRP

聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-HA-FF

氟塑料绝缘和护套精密级K分度号热电偶补偿导线

KX-HA-FFR

氟塑料绝缘和护套精密级K分度号热电偶补偿软导线

KX-HA-FFP

氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-HA-FFRP

氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-HA-FG

氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿导线

KX-HA-FGR

氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿软导线

KX-HA-FGP

氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-HA-FGRP

氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-HA-FV

氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线

KX-HA-FVR

氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线

KX-HA-FVP

氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

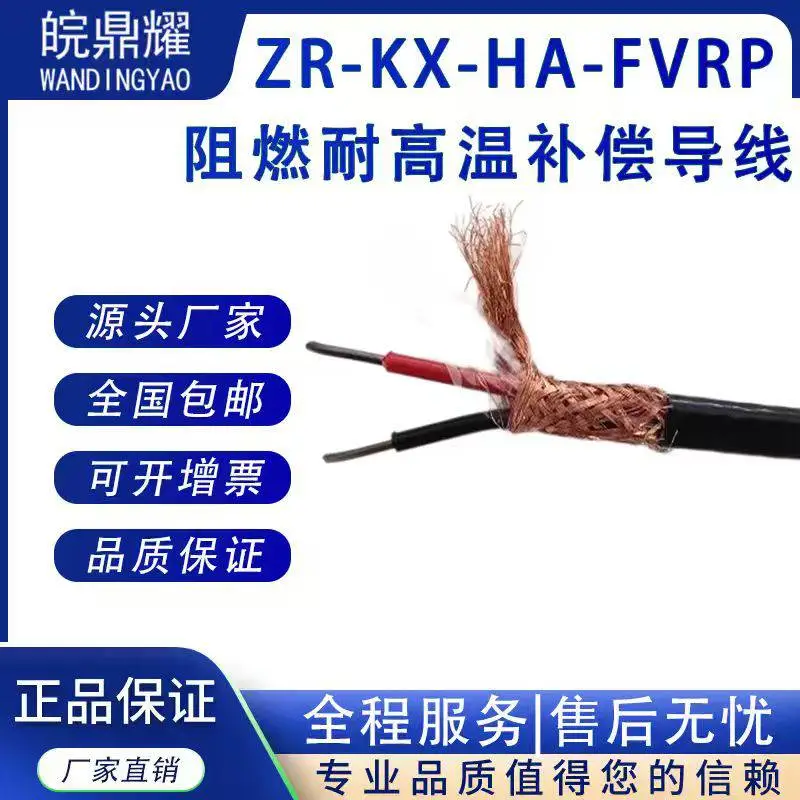

KX-HA-FVRP

氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-GA-YJV

交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线

KX-GA-YJVR

交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线

KX-GA-YJVP

交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-GA-YJVRP

低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-GA-YDYD

低烟无卤绝缘和护套精密级K分度号热电偶补偿导线

KX-GA- YDYD R

低烟无卤绝缘和护套精密级K分度号热电偶补偿软导线

KX-GA- YDYD P

低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-GA- YDYD RP

低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
