一、产品概述

XC158系列为GJB2889标准高可靠线簧式密封圆形电连接器，本次成套产品包含XC158/36T51ZIP40电缆插头、XC158/36F51KIP40设备方盘插座。产品采用双曲面线簧插孔接触结构、卡口快速锁紧、全密封防水防尘设计，搭配不锈钢钝化耐腐蚀壳体，具备接触电阻小、插拔柔和、抗振动冲击、耐高低温、高盐雾防腐、屏蔽性能优异等特点。51芯高密度排布可同时传输多路控制与信号电路，广泛适配航空、舰船、车载、野外***设备等严苛环境下长期稳定电气互联场景。

二、型号完整释义

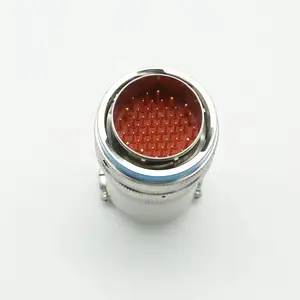

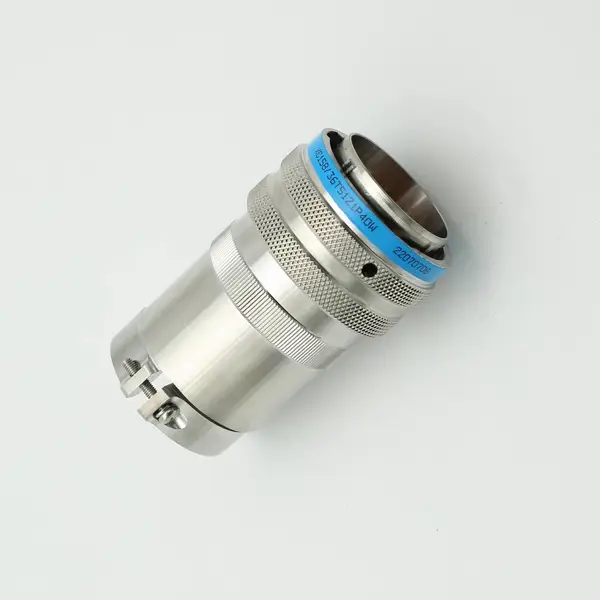

1. XC158/36T51ZIP40（电缆插头）

XC158：国军标高可靠密封线簧连接器系列；36：壳体规格；T：电缆插头；51：51芯接触件排布；Z：插针接触件；I：密封结构；P40：不锈钢钝化壳体，高耐腐、耐高温、适配严苛工况。

2. XC158/36F51KIP40（设备方盘插座）

XC158：同系列标准密封连接器；36：同规格壳体，完全互配；F：方盘固定式面板安装插座；51：51芯对应芯位排布，点位一一匹配；K：插孔接触件；I：整体密封结构；P40：不锈钢钝化防腐壳体，与插头壳体材质、防护等级一致。

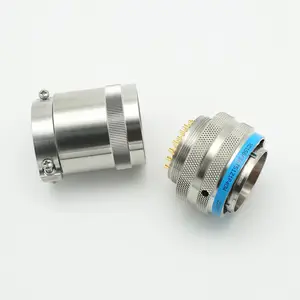

配对关系：XC158/36T51ZIP40（插头）与XC158/36F51KIP40（插座）为专属成套配对，壳体尺寸、芯位排布、密封结构、锁紧结构完全兼容，为51芯标准化互联组件，不可与其他芯数、壳体规格产品混用。

三、核心技术参数

1. 环境性能

• 工作温度：-65℃～+200℃，可长期耐受高低温交替、***温差工况

• 壳体防护：P40不锈钢钝化处理，耐高湿、耐霉菌、耐溶剂腐蚀，满足长周期盐雾老化要求，适配舰载、户外、高腐蚀环境

• 密封性能：全结构密封设计，具备优异防水、防尘、防潮能力，可在潮湿、浸水、风沙恶劣环境稳定工作

2. 电气性能

• 额定工作电压：500V AC（海平面标准工况）

• 介质耐电压：1500V AC，绝缘耐压余量充足，不易击穿

• 绝缘电阻：≥5000MΩ（500VDC测试），高低温、高湿环境下绝缘性能稳定

• 接触特性：双曲面线簧接触结构，多点接触导通，接触电阻极低且一致性好，镀金接触件抗氧化、耐磨损，长期信号传输无衰减、无瞬断

• 芯数规格：51芯高密度集成，适配多路控制信号、低频信号同步传输

3. 机械性能

• 连接方式：卡口式快速锁紧结构，插拔便捷、锁紧到位反馈清晰，自锁防松，抗振动防脱落

• 机械寿命：≥500次插拔循环，多次拆装后接触性能、锁紧性能无衰减

• 力学耐受：满足***标准振动、冲击指标，动态工况下无断路、无虚接、无结构松动

• 防错结构：专属定位防呆设计，防止错插误装，保护线路与后端设备安全

四、结构与材质特性

• 壳体：不锈钢钝化壳体（P40），结构强度高、抗形变、耐高温、抗盐雾腐蚀，防护等级远优于普通铝合金壳体，适配严苛野外、舰载工况

• 接触系统：双曲面线簧插孔多点接触结构，接触柔和、容错性高、抗震动能力强，***解决普通连接器单点接触易瞬断问题

• 绝缘体：耐高温***级热固性绝缘材料，绝缘强度高、耐电弧、***，长期高温工况不变形、不失效

• 密封系统：一体式硅橡胶密封结构，界面密封+尾部整体密封，全链路防尘、防水、防潮，适配密闭设备与户外设备防护需求

• 镀层工艺：接触件镀金处理，导电优异、耐磨抗氧化，适配长期高频次使用与复杂电磁环境

五、安装与端接要求

• 插座（XC158/36F51KIP40）：采用方盘法兰固定式板后安装，螺钉锁紧固定，安装牢固、抗震性强，作为设备固定端接口长期服役

• 插头（XC158/36T51ZIP40）：自由电缆端结构，适配线束端接，可配套专用尾部附件实现电缆夹紧、应力释放与尾部密封防护

• 端接方式：采用压接式可拆卸接触件，拆装维护便捷，压接连接可靠、阻抗稳定，禁止高温焊接端接，避免损伤绝缘与密封结构

• 装配规范：对接对准防呆位置平稳插入，卡口完全锁紧到位，确保界面贴合紧密、屏蔽连续、密封完整

六、电磁屏蔽与防护性能

产品采用全金属连续屏蔽壳体，对接后整体屏蔽闭环无断点，具备优良的EMI/RFI电磁屏蔽能力，可有效阻隔外界电磁干扰，保障多路弱信号、控制信号传输完整性，适配雷达、测控、指控等复杂电磁环境设备系统。

七、适用范围

本成套连接器为高可靠密封互联器件，适用于航空机载设备、舰载电气系统、车载指控设备、野外测控装置、***自动化控制系统等场景，重点用于多路信号集成传输、高防护、高抗振、长寿命的电气互联系统。

八、使用注意事项

• 本成套为51芯专属配对组件，严禁与不同壳体、不同芯数规格连接器强行对接，避免插针弯曲、绝缘破损、线路短路故障

• 装配过程禁止暴力插拔、敲击、强行扭转，防止卡口结构损伤、密封件移位，导致锁紧失效、防护降级

• 接触件压接需使用专用工具标准化操作，***虚压、脱压，***长期导通稳定性

• 使用及存放过程保持接口清洁干燥，避免粉尘、水汽、油污进入腔体，防止绝缘下降、接触不良

• 需配套合规尾部附件使用，***尾部密封与线束应力防护，防止线束拉扯、进水、老化加速

• 严禁超额定电压、超工况长期过载使用，避免绝缘击穿、接触件过热失效
