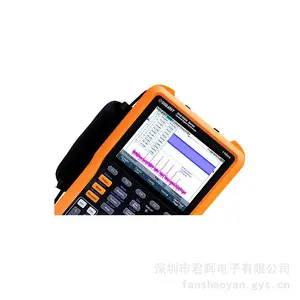

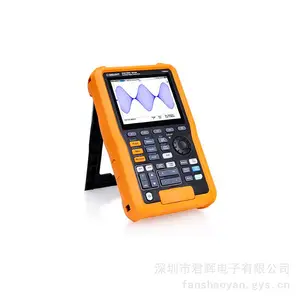

鼎阳SHS1102X手持示波表主要特性

• 隔离电压等级 CAT II 1000 Vrms, CAT III 600 Vrms,

• 集示波器，万用表，波形记录仪，测量值记录仪，协议分析，FFT频谱分析仪于一体

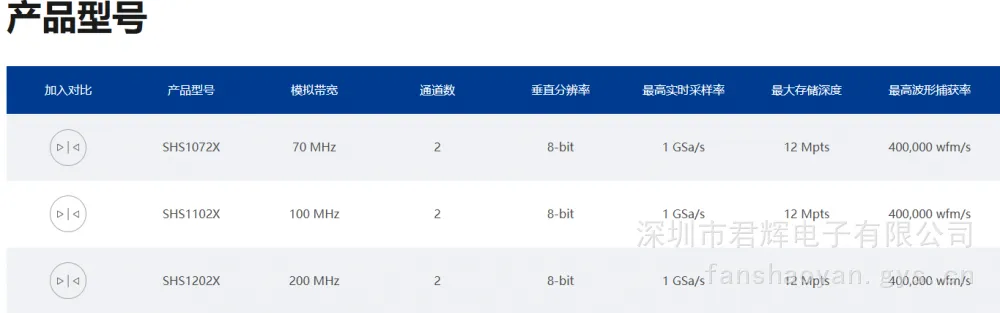

• 带宽70 MHz、100 MHz、200 MHz，存储深度12 Mpts，采样率1 GSa/s

• SPO数字荧光技术，波形刷新率10 万帧/秒（Sequence模式下可达40 万帧/秒）

• 重量仅为1.75 kg，标配便携式单肩包，能轻松装入多种探头以及配件

• 基于硬件实现的真有效值万用表

• 新款锂电池，容量6900 mAh，续航时间达到4 小时

• 防尘防水级别达到IP51 级

产品优势

全隔离设计，达到CAT III 测量类别

IEC61010-2-030定义了测量类别，对测量仪器在工作电压之外承受短时的瞬态过压能力进行评级。SHS1000X可分别在CATII，CAT III 类别下分别进行1000 Vrms和600 Vrms的测试。
● CAT II：
用于测量通过标准插座直接连接到低压装置的电路，例如家用电器或者便携使用工具。
● CAT III:
用于安装在建筑物内的测量，例如接线盒、断路器、配电板和与固定安装在有***连接的设备。

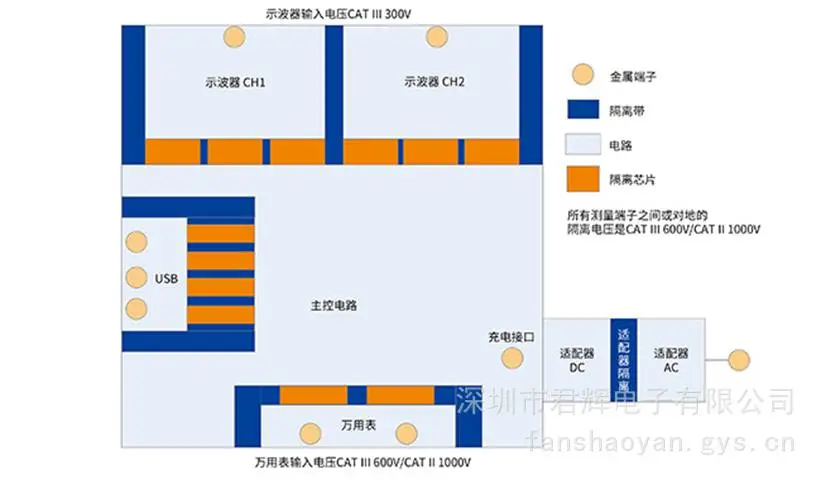

SHS1000X系列示波器的两个通道间,示波器通道, 万用表通道, USB接口间均隔离，即可以保护被测试设备安全，也能保护人员安全，数据安全。

标配多种解码功能

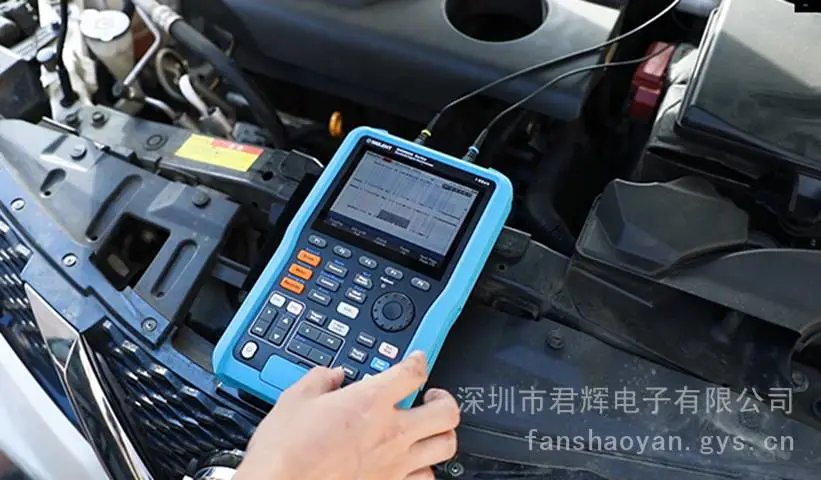

在汽车以及嵌入式行业中，串行协议总线是常常需要观测的内容。SHS1000X标配了IIC,SPI,UART,CAN,LIN五种串行协议触发及解码。由于其采用了独特的便携式设计，并搭配电池供电，使得其更能满足汽车、嵌入式行业要求在现场解码的测试需求。

IP51级防尘防水

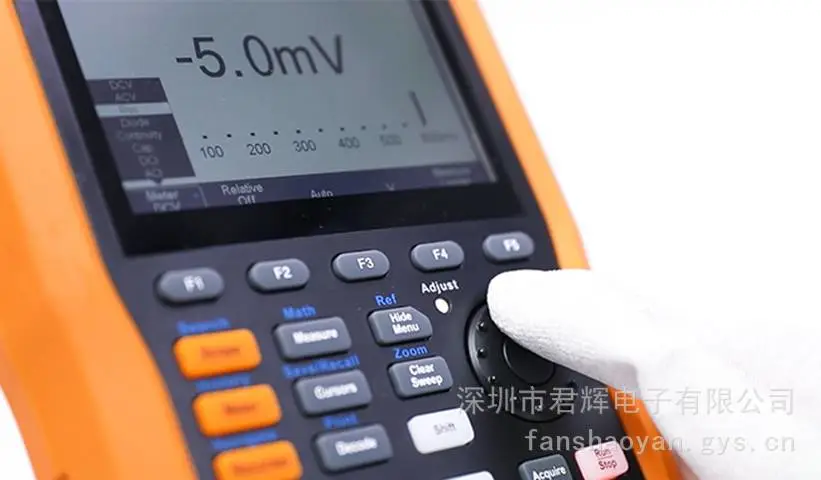

全新升级的坚固外壳，搭配良好的密封设计，使SHS1000X具备在多尘，潮湿等恶劣环境下正常工作的能力。手感清晰的实体按键以及大拨盘即使带着手套，也能体会到满满的操作感。

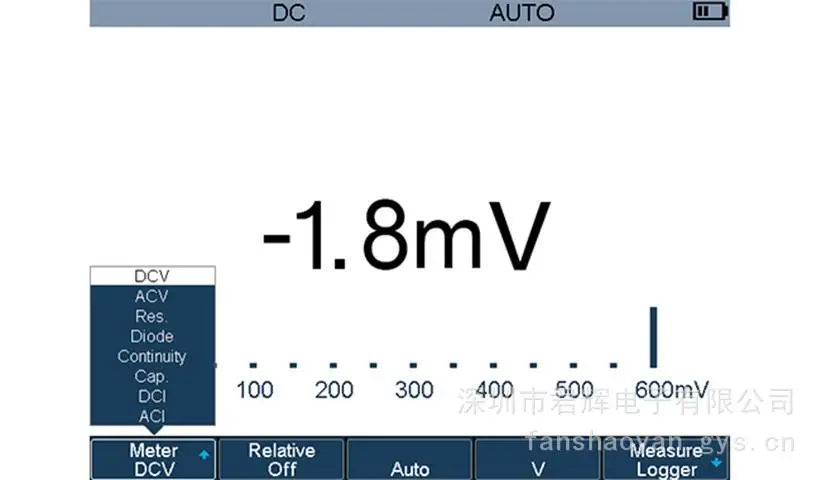

基于硬件实现的真有效值万用表

万用表是现场测试中常用的仪表，SHS1000X系列集成了一个6000计数的万用表，支持直流电压电流、交流电压电流、电阻、电容，二极管、通断功能测量，并且能实现真有效值测量。大大提升了现场测试的效率。
