ZEEZ SERIES 钢珠锁紧器

Ball Lock

气动扩径锁紧：松开时气压推活塞下移、钢珠缩回；锁紧时弹簧力推活塞上升、钢珠推出
靠钢珠胀紧孔壁定位，缩径尺寸从 φ6.5 到 φ16 共 5 档，耐拔力 50 ~ 200 N
用气量极小（0.08 ~ 0.49 mL）、质量轻（7 ~ 43 g），适合密排布置的小型定位点
配 ZLS 锁紧套与 ZLM 安装座构成完整定位单元

产品概述

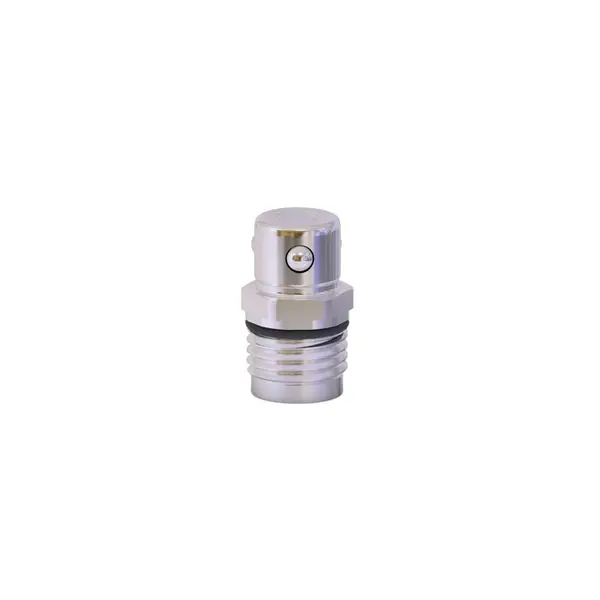

ZLC 钢珠锁紧器是 气动扩径式定位元件 ：松开时气压推动活塞下移、钢珠缩回， 工件可以自由取放；锁紧时弹簧力推动活塞上升、钢珠径向推出，胀紧工件孔的孔壁把工件锁住。 它的定位点可以做得很小（最小缩径 φ6.5、质量仅 7 g），适合夹具上密排布置的小型定位与防松场合， 用气量也极小，长期动作的耗气成本可以忽略。 型号说明（例：ZLC-06） ZLC 锁紧器本体（ZLS 为锁紧套，ZLM 为安装座） 06 08 10 12 16 缩径尺寸 φ6.5 / φ8 / φ10 / φ12 / φ16 耐拔力对应 50 / 70 / 100 / 150 / 200 N，锁紧力对应 5 / 7 / 10 / 15 / 20 kgf

基本参数

型号规格对照表

使用注意

1. 使用流体请用过滤干燥的压缩空气，管路中建议设置油雾分离与排水装置。 2. 使用压力请控制在 0.25 ~ 0.7 MPa 范围内。 3. 锁紧器扩径后与对象孔之间存在间隙；需要防松时可在头部加装配套 O 形密封圈。 4. ZLS 锁紧套与 ZLM 安装座请按对应规格选配，不要混用不同缩径尺寸的零件。 5. 安装时请确认孔的圆度与清洁度，孔壁有毛刺或切屑会导致耐拔力下降。 6. 使用温度请控制在 0 ~ 70 ℃ 范围内。
